ITP15条形光柱式工艺参数显示仪表

　　做工业现场测控系统集成快十二年，经手的现场显示类仪表没有一百也有八十，这款光柱式工艺参数显示表的结构设计，是我见过同类型产品里对安装场景适配性考虑得比较周全的一类。先从实际安装场景说，这类仪表最常出现的位置，是油气集输站的现场参数远传柜、食品加工线的CIP清洗系统操作台、公共建筑换热站的就地控制盘，还有冶金车间调度台的模拟屏面板上——这些场景有个共同特点，就是安装面板的预留深度普遍不充裕，很多老柜改造的时候，柜内已经布了密密麻麻的控制线、端子排，留给显示仪表的纵深空间往往不到80mm，这款仪表的壳体做了短机身的圆柱尾段设计，尾段直径刚好适配标准22mm的面板开孔，安装的时候不需要额外扩孔，尾段长度控制在60mm以内，哪怕柜内走线已经很拥挤，也能顺利塞进去，不会和背后的接线端子、线槽产生干涉。

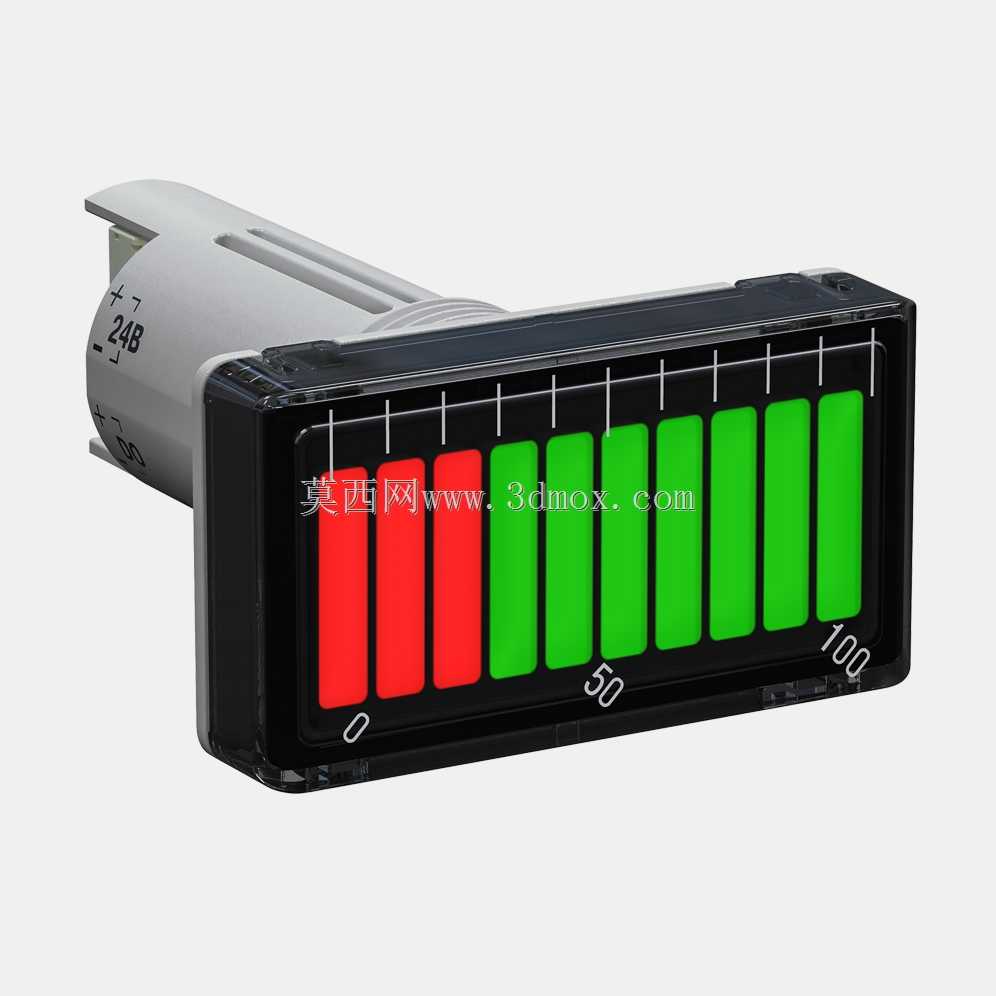

　　再看功能层面的设计，它的核心作用是把前端温度、压力、液位、湿度、振动传感器传来的标准电信号，转换成直观的光柱显示，面板上的刻度从0到100线性排布，前30%区间用红色光柱标识低限报警区间，中间40%是绿色的正常运行区间，后30%虽然图上没显示全，但同系列产品一般会用黄色标识高限预警区间，这种色段划分完全贴合工业现场操作人员的视觉识别习惯，不用凑近看数字，站在三四米外扫一眼光柱颜色和长度，就能判断当前参数是否在正常范围，比传统的数显表更适合车间、站场这种光线条件复杂、操作人员需要同时监控多台设备的场景。我之前在做油田联合站的液位监控改造时，用过类似结构的光柱表，当时选它的原因就是值班人员在巡检通道上走，不用凑到柜前就能看到沉降罐的液位是否在安全区间，比数显表的识别效率高太多。

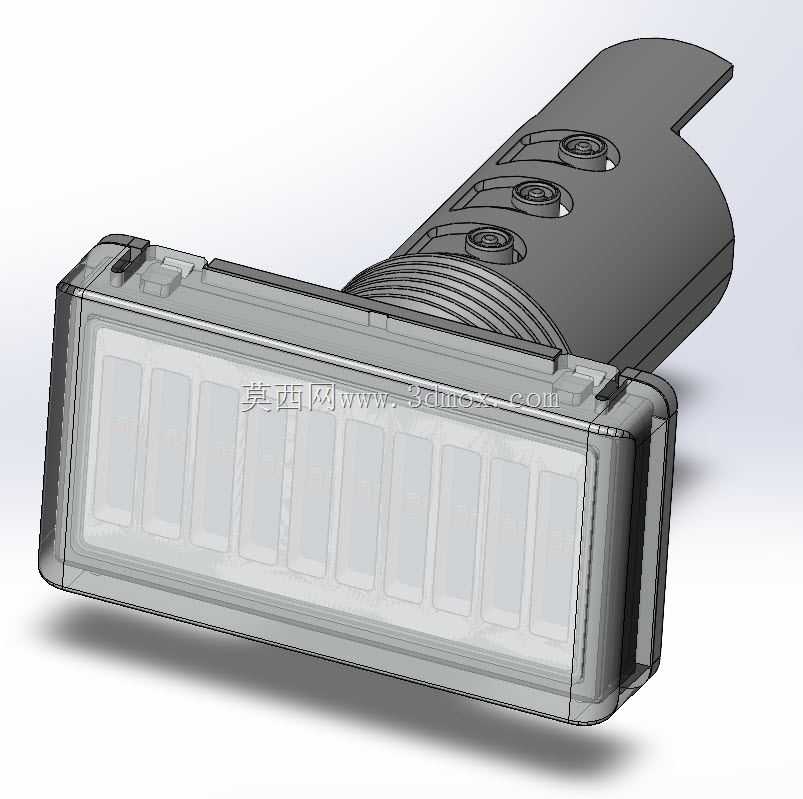

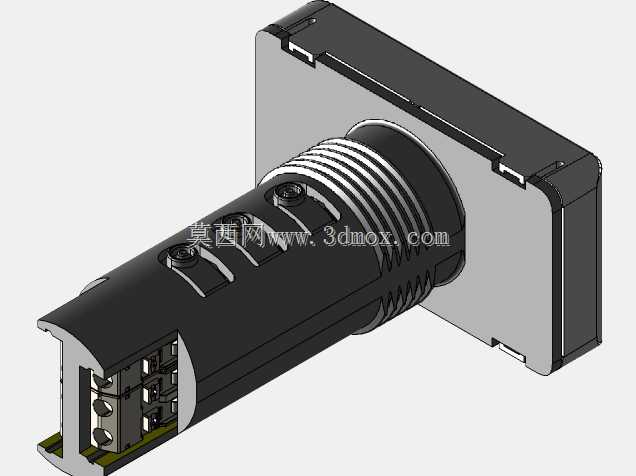

　　从结构设计思路上拆解，这款仪表的前面板做了黑色的遮光边框，边框高出显示面大概2mm，一方面是能阻挡车间顶部的照明灯光在显示面板上形成反光，避免强光下看不清光柱指示，另一方面边框的圆角处理也能避免安装、擦拭的时候刮伤操作人员的手。显示窗用的是高透的防刮PC材质，不是普通的亚克力，长期在有少量粉尘、偶尔有清洗剂飞溅的食品车间、冶金车间用，不会轻易被擦出划痕影响读数。尾段的圆柱壳体上做了两道平行的导向槽，安装的时候对准面板开孔的定位筋插进去，再从背后拧上锁紧螺母就行，不会出现仪表装歪、刻度线不水平的问题，尾段上印的数字标识是接线定义，现场接线的时候不用翻说明书，对着尾段上的标识接电源线、信号输入线就行，能减少现场接线的错误率。

　　说下安装边界的细节，这款仪表的面板显示部分是横向的矩形结构，宽度大概是96mm，高度大概是48mm，刚好适配常规的工业盘装仪表开孔尺寸，安装的时候相邻两个仪表的横向间距留10mm、纵向间距留15mm就足够，不会出现锁紧螺母互相干涉的情况。它的接线端子在尾段的最末端，是插拔式的端子排，后期维护更换仪表的时候，不用把一根根线拆下来，只要把端子排拔下来，换掉仪表再插回去就行，能大幅缩短现场停机维护的时间，这对连续生产的油气、冶金、食品加工行业来说特别重要，毕竟这类行业非计划停机一分钟都可能造成不小的损失。

　　另外从使用场景的适配性来说，这款仪表的显示逻辑是线性光柱模拟指示，没有复杂的菜单设置，现场操作人员不需要经过专门培训就能看懂，不像有些智能数显表要按好几个按键才能切换显示参数，对年纪较大、对数码设备不熟悉的一线操作人员很友好。我之前在做小区换热站的自控改造时，站里的值班师傅年纪都在五十岁以上，之前装的智能数显表他们总说看不清楚、不会调，换成这种光柱表之后，他们扫一眼就知道供水压力、水箱液位是不是正常，后期的运维沟通成本低了很多。而且这种纯硬件结构的光柱显示仪表，比带复杂操作系统的智能屏可靠性更高，在工业现场存在电磁干扰、电压波动的情况下，不会出现死机、花屏的问题，更适合用在对可靠性要求高的关键参数监控点位。
