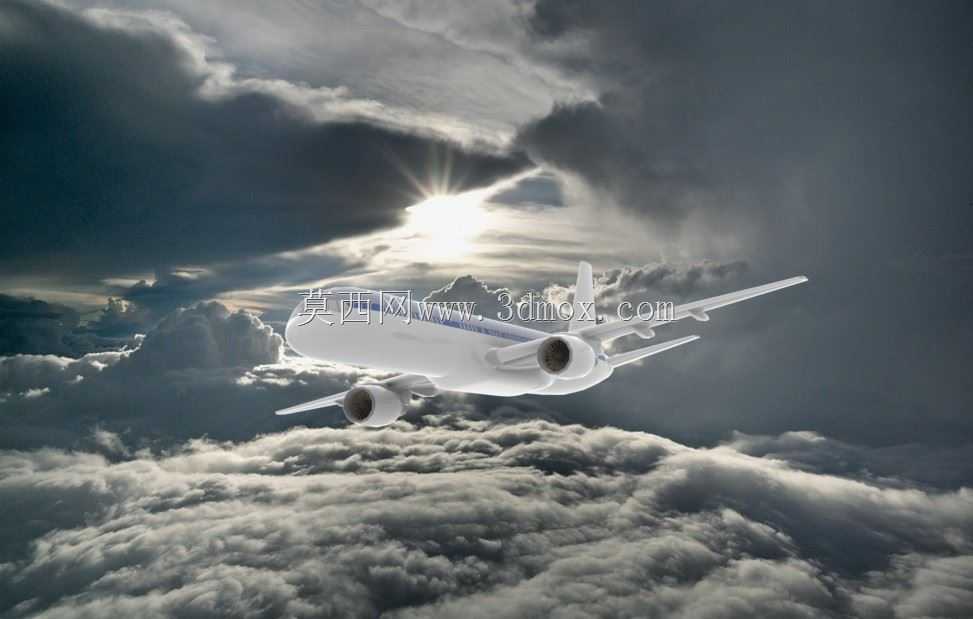

高空巡航状态民航客机外观结构三维设计

　　本次呈现的民航客机三维结构设计，核心围绕干线民航运输的实际运营场景展开，建模过程中优先考虑了机型在万米巡航高度层的气动适配性，以及地面滑行、起降阶段的结构边界约束。从实际工程落地的角度出发，机身主体采用宽体半硬壳式结构设计思路，桁条与蒙皮的承载比例经过反复校核，既保证巡航阶段机身内外压差作用下的结构强度，也能在起降阶段承受起落架传递的地面冲击载荷，不会出现局部应力集中导致的结构形变超限。

　　机翼部分采用后掠翼布局，后掠角匹配高亚音速巡航的气动需求，翼型选取经过风洞数据验证的超临界翼型，能够有效降低巡航阶段的激波阻力，提升燃油经济性；机翼前缘设置缝翼结构，后缘配置襟翼与副翼，缝翼与襟翼的展开角度、作动行程严格对应真实机型的起降构型参数，在低速进近阶段可以大幅提升机翼升力系数，缩短起降滑跑距离，适配不同等级机场的跑道长度约束。发动机采用翼下吊装的大涵道比涡扇布局，吊舱的安装位置经过重心配平计算，发动机轴线与机翼的相对安装角度，充分考虑了巡航阶段的进气效率，以及发动机工作时的振动传递隔离，短舱外形做了流线型修型，降低吊舱与机翼之间的干扰阻力，同时预留了发动机维护时的快拆结构空间，方便地勤人员进行日常检修与部件更换。

　　尾翼部分包含垂直安定面与水平安定面，垂尾后缘设置方向舵，平尾后缘设置升降舵，舵面的偏转角度范围严格对应飞行操纵的权限边界，能够满足飞机在不同飞行姿态下的操纵力矩需求，尾翼与机身的连接区域做了结构加强设计，承受气动载荷作用下的交变应力不会出现疲劳损伤。起落架采用前三点式布局，前起落架为双轮结构，设置转向操纵机构，满足地面滑行阶段的转向需求，主起落架为多轮多支柱结构，能够承受飞机最大起飞重量下的地面载荷，减震支柱的行程参数匹配着陆阶段的冲击缓冲需求，所有起落架舱门的收放路径做了干涉校核，收放过程中不会与机身、机翼结构发生碰撞，舱门关闭后与机身外表面完全齐平，避免额外的气动阻力。

　　机身外部的航行灯、频闪灯、天线等附属结构，全部按照真实民航机型的布置位置建模，天线的安装位置避开了气动敏感区域，不会对飞机整体流场产生明显干扰；客舱舷窗采用椭圆形开口设计，开口边缘做了圆角过渡处理，避免压差作用下的应力集中，舷窗的排列间距对应客舱内部的座椅布置间距，兼顾结构强度与客舱采光需求。建模过程中所有外形尺寸严格参照干线民航客机的实际尺寸比例，机身长度、翼展、机高的参数匹配机场滑行道、停机位、廊桥的适配边界，能够在4E级及以上等级机场正常完成地面滑行、停靠、上下客等全流程操作，不会出现尺寸超限导致的地面运行冲突。

　　从结构设计的细节来看，机身蒙皮的分块、接缝位置全部对应真实机型的制造工艺，每一块蒙皮的连接区域都预留了铆接位置，方便后续开展制造工艺仿真、装配流程模拟等工作；机翼与机身的对接接头做了单独的结构细化，能够清晰展示传力路径，机翼承受的升力载荷通过对接接头传递到机身框结构，再分散到整个机身，保证整体结构的受力均匀。针对高空低温环境的运行需求，机翼前缘、发动机进气道、空速管等关键区域的结构，预留了防冰系统的安装空间，建模时考虑了防冰管路的走向，不会与内部结构件发生干涉。整个模型的曲面连续性达到G2级别，机身、机翼、短舱、尾翼之间的过渡曲面顺滑无折角，能够直接用于气动仿真计算、飞行模拟视景搭建、航空科普展示等多个场景，结构细节的还原度可以支撑结构强度校核、装配干涉检查、维护流程模拟等工程类应用，不需要额外做大量的曲面修补工作。
