航空动力传输用行星齿轮传动结构

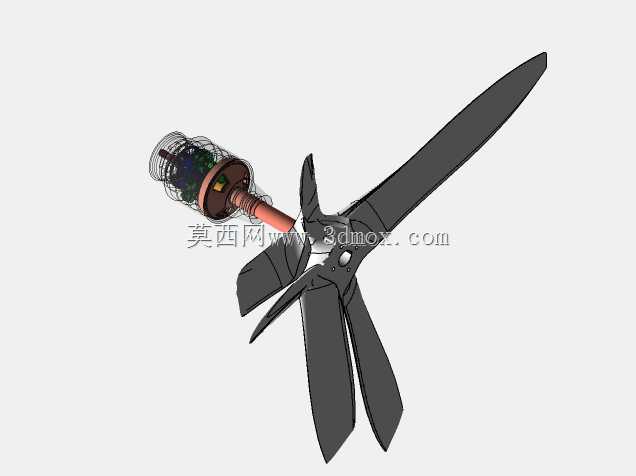

　　这套行星齿轮结构主要服务于航空旋翼类飞行器的动力传输链路，在固定翼小型通航飞机、轻型直升机的动力系统中，这类行星减速结构是衔接高转速动力输出端与低转速大负载推进端的核心部件。实际工况下，航空活塞发动机或者涡轴发动机的输出转速往往高达数千转每分钟，而螺旋桨或者主旋翼的工作转速仅需数百转，直接连接不仅无法匹配负载扭矩需求，还会因转速过高引发桨叶翼尖失速、结构振动超限等致命问题，这套行星齿轮组就是通过多行星轮的功率分流设计，在紧凑的径向尺寸内实现大减速比的扭矩放大，同时保证传动链路的同轴度，减少动力传输过程中的偏载损耗。

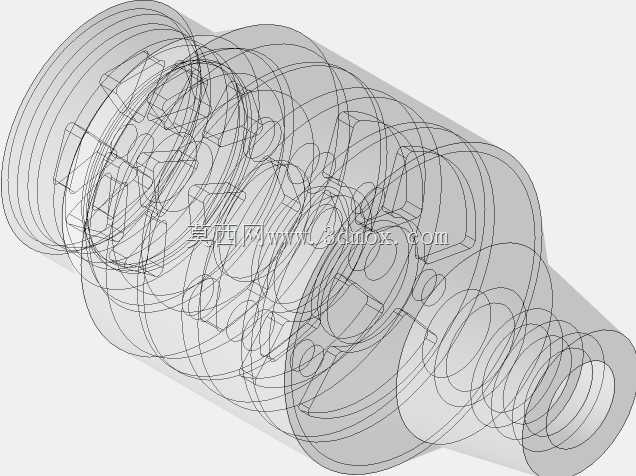

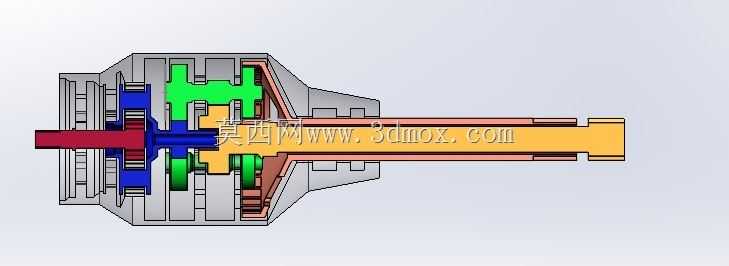

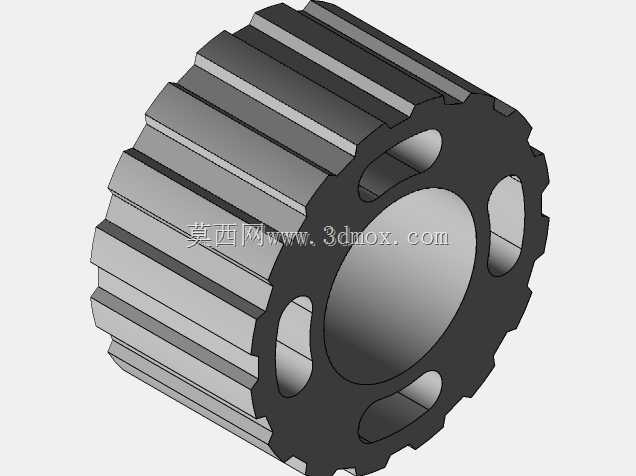

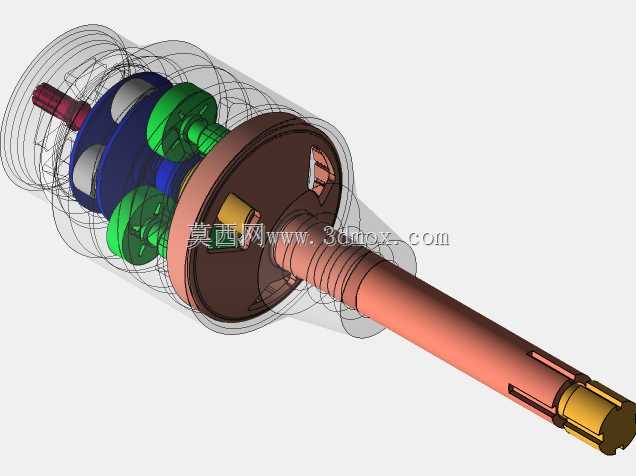

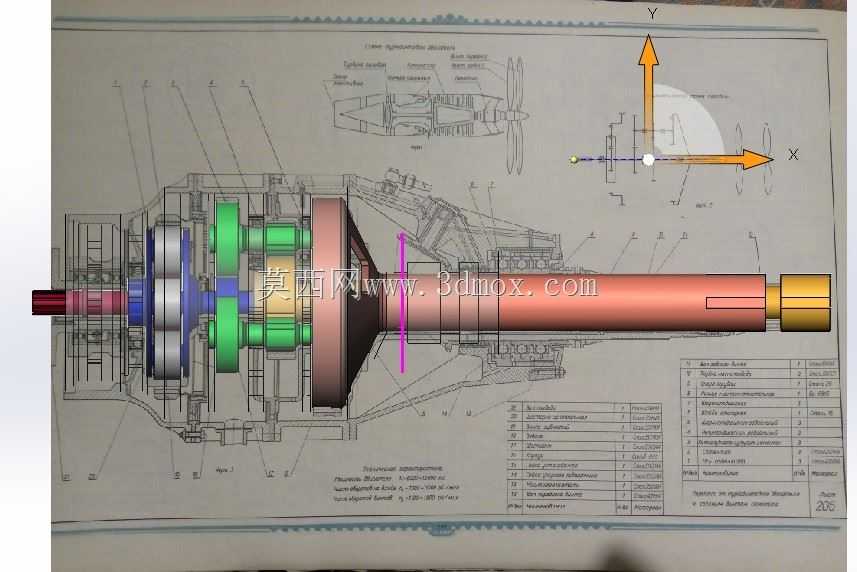

　　从设计思路上看，这套结构采用了典型的NGW行星传动布局，太阳轮直接对接动力输入轴，四个均布的行星轮通过行星架承载，内齿圈与机匣壳体固定实现扭矩反作用，最终动力由行星架输出连接螺旋桨主轴。设计过程中优先控制了传动组件的轴向尺寸，因为航空动力舱的安装空间极为有限，过长的轴向延伸会增加整机的重心配平难度，同时抬高机身的迎风阻力；径向尺寸上，行星轮的分度圆直径经过匹配计算，在保证齿根弯曲强度、齿面接触强度满足航空工况交变负载要求的前提下，尽可能缩小内齿圈的外径，适配动力舱的环形安装边界。所有齿轮的齿向都做了微观修形，抵消飞行工况下轴系受载变形带来的齿面偏载，避免局部应力集中引发的轮齿疲劳断裂。

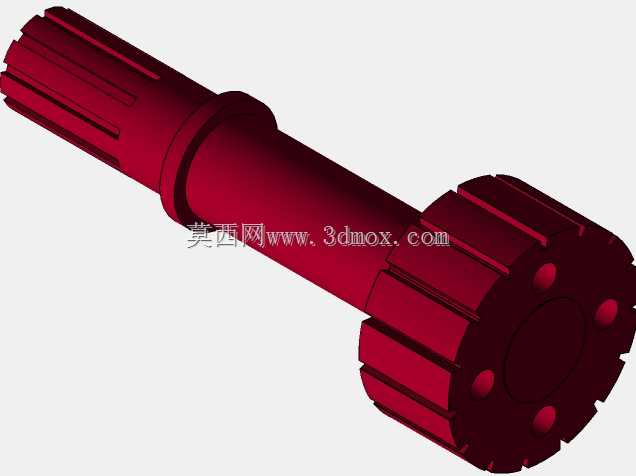

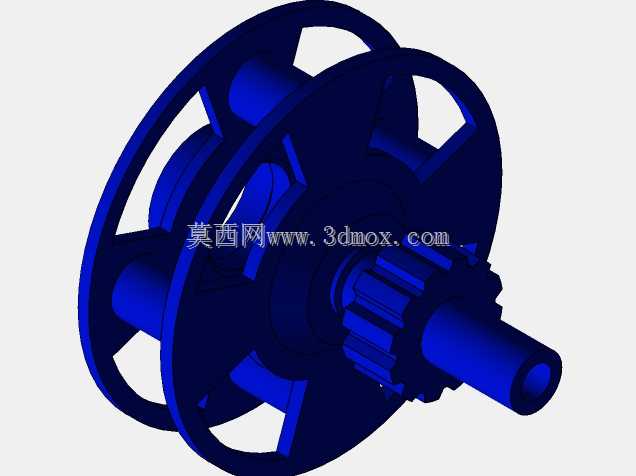

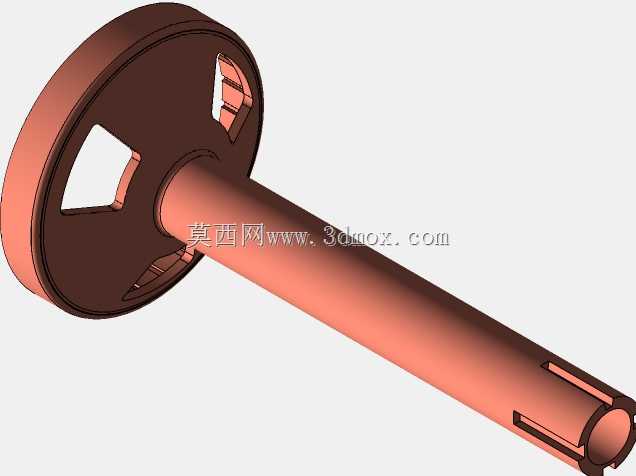

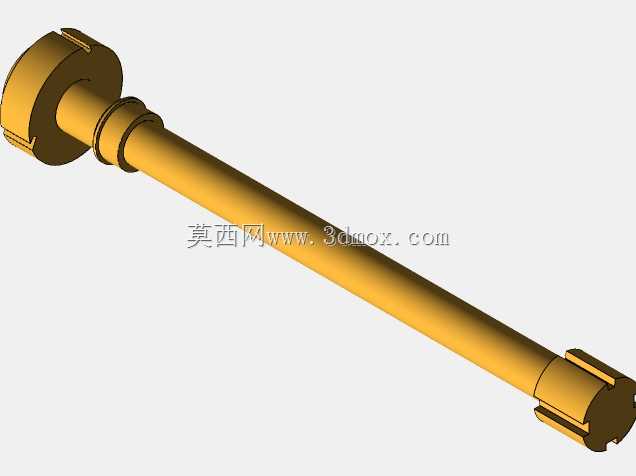

　　安装边界层面，输入轴端采用渐开线花键对接发动机输出法兰，花键的定心方式采用齿侧定心，保证高转速下的动平衡精度，轴系的支撑采用两点式角接触球轴承布置，靠近行星轮组的一端作为固定端承受径向与轴向复合载荷，输入端作为游动端补偿温度变化带来的轴系热伸长。输出轴端设计有平键安装位，用于连接螺旋桨的安装毂，轴端预留的锁紧螺纹孔可以实现螺旋桨的轴向压紧，防止大扭矩传输下的连接松动。行星架采用一体式铸钢件加工而成，行星轮的安装销轴与行星架采用过盈配合加骑缝销固定，避免高负载下销轴转动引发的传动间隙增大。

　　实际使用中，这套行星齿轮结构的传动效率可以达到98%以上，相比平行轴减速结构，在相同减速比、相同传递功率的前提下，重量可以降低40%左右，这对于对重量极度敏感的航空设备来说是极为关键的优势。结构的润滑采用飞溅润滑方式，齿轮箱内部注入指定牌号的航空齿轮油，运行过程中齿轮带起的润滑油可以覆盖所有啮合齿面与轴承滚动体，无需额外设置复杂的强制润滑管路，降低了动力系统的维护复杂度。在日常维护场景中，地勤人员可以通过齿轮箱侧面的观察窗查看润滑油液位与油质状态，通过端盖的磁性螺塞收集磨损产生的金属磨粒，提前预判齿轮与轴承的磨损状态，避免飞行过程中出现传动失效。

　　针对航空工况的振动要求，这套结构在设计阶段就做了全轴系的动平衡校验，所有旋转组件的剩余不平衡量都控制在G2.5级精度以内，避免高转速运行下的振动传递到机身结构，影响飞行操控稳定性与机载设备的工作环境。齿轮的材料选用航空渗碳合金钢，轮齿表面经过渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，能够承受飞行过程中气流扰动带来的瞬时冲击负载，比如直升机做机动动作、固定翼飞机遭遇紊流时，螺旋桨负载会出现瞬时波动，齿轮组可以在1.5倍额定扭矩的瞬时过载下正常工作，不会出现断齿、胶合等失效问题。
