方型带线电感式接近检测传感元件

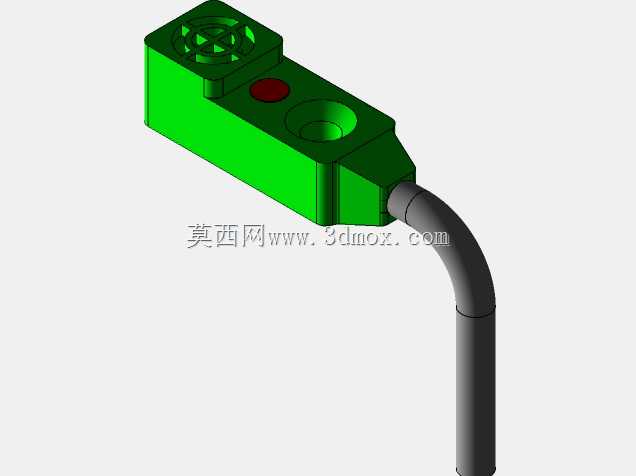

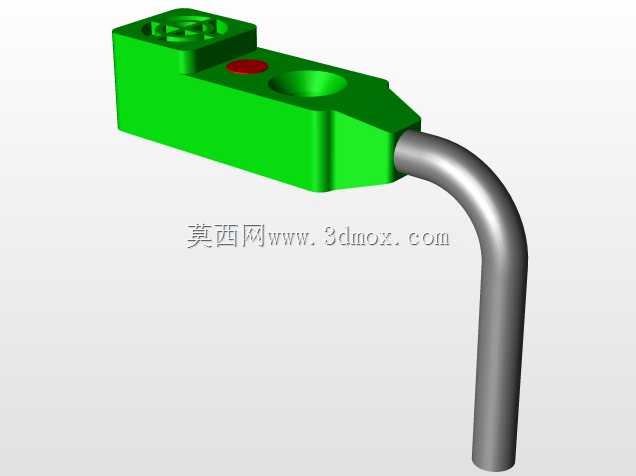

　　这款带出线的方型接近检测元件，在自动化产线的工位定位、工件到位检测场景中应用十分广泛，不管是3C电子装配线的小件到位触发，还是包装机械的料位检测、输送线的工件计数，都能看到同结构类型传感元件的身影。不同于圆柱型螺纹安装的接近传感器，这款方型壳体的元件采用扁平式结构设计，安装时不需要在安装板上加工螺纹孔，仅需通过壳体上预留的沉头安装孔，配合M3或者M4的内六角螺丝即可完成固定，对于安装空间局促、安装板厚度较薄的工位来说适配性更强，不会出现圆柱传感器安装时螺纹啮合长度不足、固定不稳的问题。

　　从功能特性来看，这类电感式接近传感元件依靠前端检测面的电磁场变化识别金属工件，不需要和被测工件发生机械接触，不会对工件表面造成划伤，也不会因为长期机械碰撞出现检测头磨损的问题，日常使用的维护成本极低。壳体顶部设置的状态指示灯，在检测到金属工件进入有效检测范围时会直接点亮，现场调试设备的时候不需要外接万用表测量输出信号，站在设备旁就能直接观察传感器的工作状态，排查工位故障的时候效率很高。出线端采用弯弧过渡的出线结构，线缆和壳体衔接处做了应力释放设计，设备运行过程中即使线缆受到小幅度的拉扯、弯折，也不会出现线缆根部断裂、内部线芯断路的问题，适配设备滑台往复移动、传感器随动机构小幅摆动的使用场景。

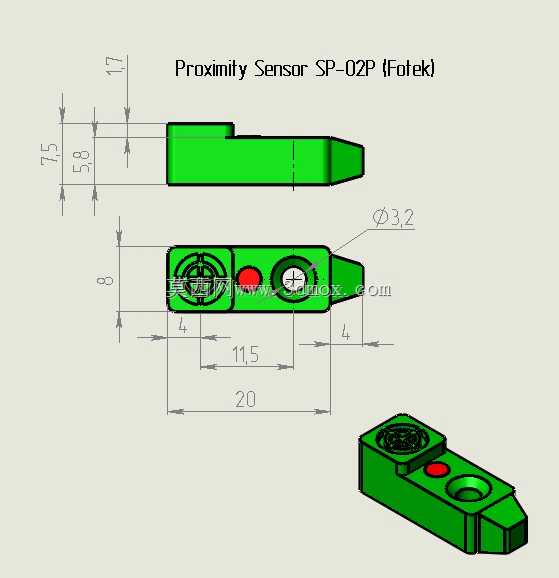

　　做三维建模的时候，首先要把控的是安装孔的中心距尺寸，这个尺寸直接决定了传感器能不能顺利固定到现有设备的安装位上，沉头孔的深度也要和常用螺丝的沉头尺寸匹配，避免螺丝拧紧后突出壳体表面，和周边运动的工件发生干涉。检测端的倾斜造型不是随意设计的，这个角度是为了让检测面可以正对被测工件的运动方向，当工件从斜向靠近检测面的时候，能获得最稳定的检测距离，不会因为检测角度偏差出现检测距离缩短、信号漏触发的问题。建模时还要注意出线端的线缆弯曲半径，实际布线的时候线缆不能过度弯折，所以模型里预留的弯弧半径要符合常规PVC护套线缆的最小弯曲半径要求，给后续现场布线留出足够的操作空间，不会出现模型里布线顺畅、实际安装时线缆折死芯的问题。

　　在设备选型阶段，要结合实际安装边界确认这款传感器的整体外形尺寸，它的壳体厚度较薄，适合安装在工装夹具的侧立面、输送线的导轨侧边这类空间狭窄的位置，不会突出安装面过多影响工件的正常输送。传感器的有效检测距离是选型时的核心参数，建模时要把检测范围的虚拟空间一并标注出来，方便结构设计人员核对工件的运动行程，确保工件运行到检测工位时能进入稳定检测区间，同时也要预留足够的安全距离，避免工件过冲时撞到传感器壳体造成元件损坏。另外壳体的边角都做了小圆弧倒角处理，没有尖锐的棱角，安装调试的时候不会划伤操作人员的手部，也能减少车间内粉尘、切削液在边角位置的堆积，日常清洁维护更方便。

　　这类传感元件的输出线缆长度可以根据实际安装位置到电控柜的距离选配，建模时可以把线缆做成可配置的参数化模型，不同项目选型时直接调整线缆长度即可，不需要重复建模。壳体上的指示灯位置做了下沉设计，表面覆盖透明的防护层，既可以清晰观察灯的亮灭状态，也能避免车间内的油污、铁屑附着在灯珠表面影响观察效果，长期使用也不会因为摩擦刮花灯珠表面。整体壳体采用硬质工程塑料注塑成型，绝缘性能优异，安装在金属工装板上也不会出现信号干扰的问题，同时壳体的防护等级可以满足常规工业车间的使用要求，少量切削液飞溅、粉尘附着都不会影响元件的正常工作。
