带滚轮摆杆式电气微动开关结构

　　这款带滚轮摆杆的微动开关，是低压控制回路里极为常见的小体积触发元件，日常在各类机电设备的位置检测、行程限位、状态反馈环节都能见到它的身影，从自动化生产线的工位到位检测，到家电设备的门盖状态判断，再到工业机床的行程限位保护，这类开关凭借极小的触发行程与干脆的通断动作，承担着大量离散信号采集的基础功能。

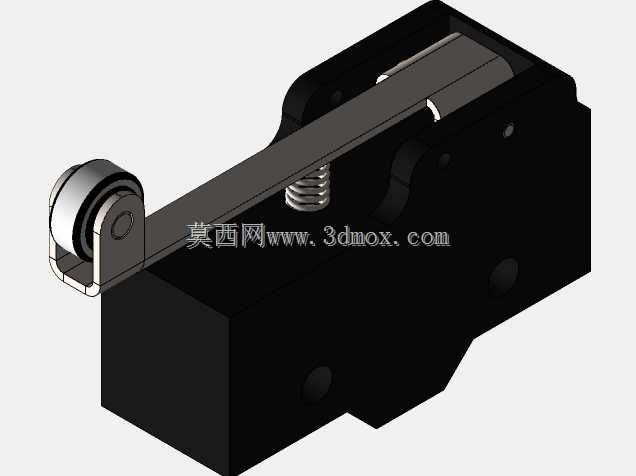

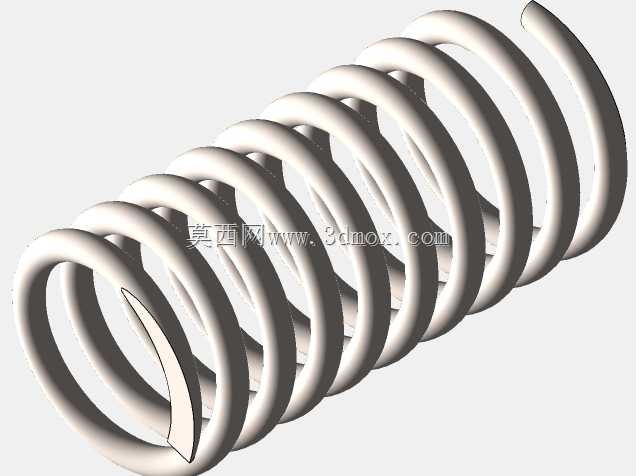

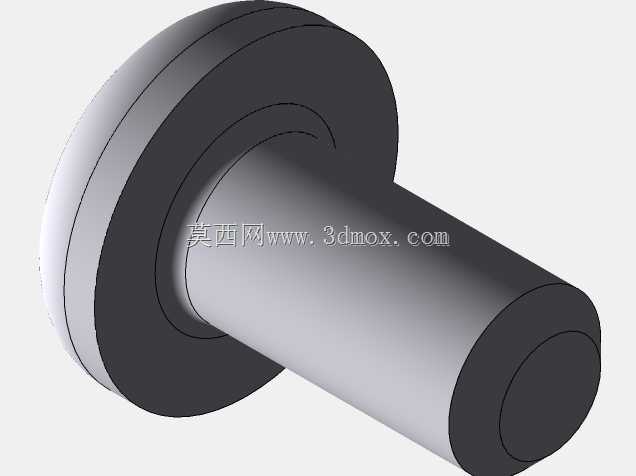

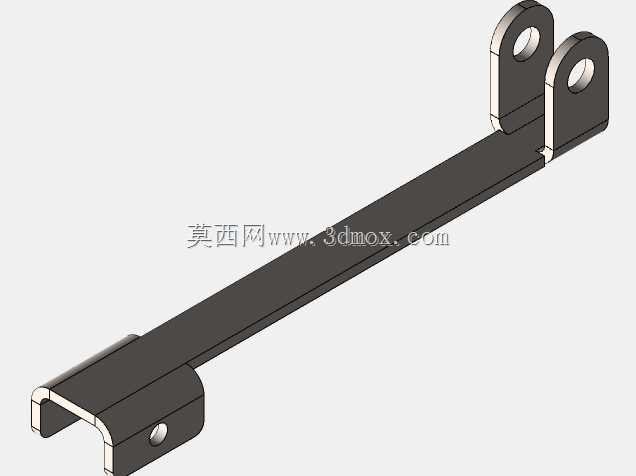

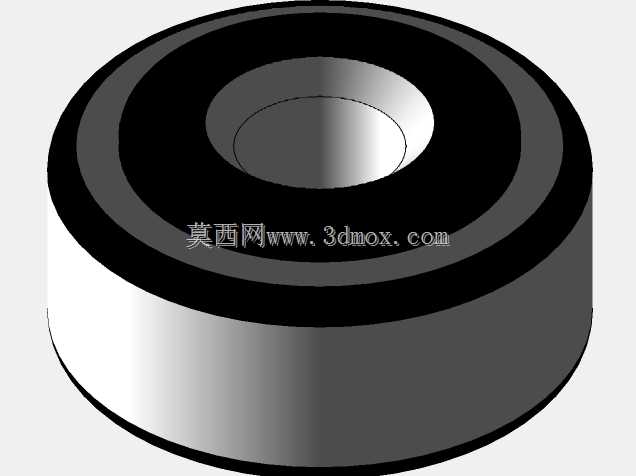

　　从结构设计来看，这款开关采用黑色绝缘基座作为主体承载结构，基座内部封装了静触点、动簧片与动作转换机构，外部伸出的摆杆末端加装了可自由转动的金属滚轮，摆杆与基座内部的动作机构通过复位弹簧实现联动。滚轮的设计是为了降低触发过程中与被检测部件的摩擦阻力，避免长期硬摩擦导致摆杆磨损或者被检测件表面划伤，当被检测的运动部件触碰滚轮时，摆杆绕转轴下压，压缩复位弹簧，达到动作行程临界点时，内部动簧片会快速完成触点状态切换，整个动作的行程差极小，通断干脆，不会出现触点虚接、拉弧的问题，能有效保障控制信号的可靠性。

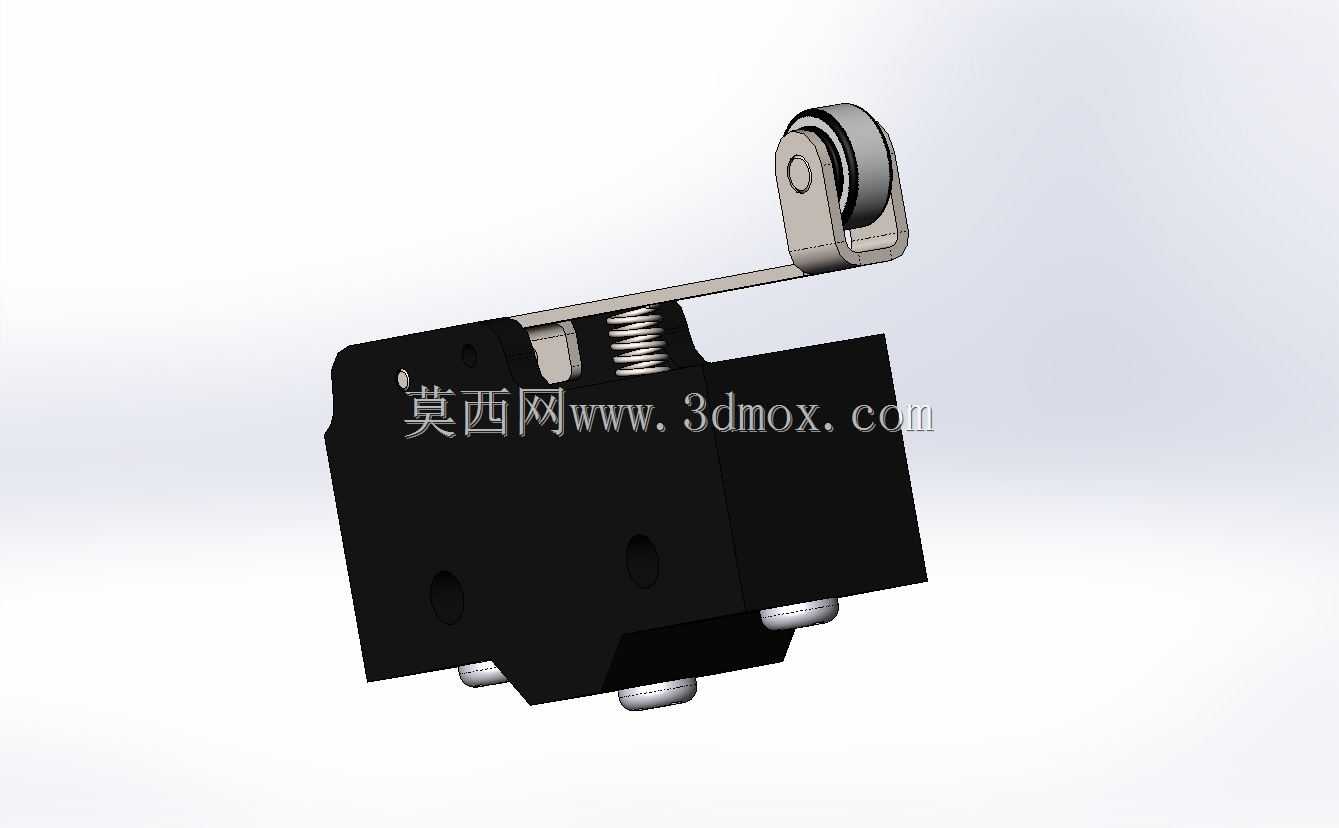

　　在安装边界上，这款开关的基座预留了两个对称的安装固定孔位，孔位间距符合常规微动开关的通用安装尺寸，基座底部伸出三个标准接线引脚，引脚间距适配常规的接插件与PCB焊接需求，整体外形尺寸紧凑，不需要占用太大的安装空间，适合在设备内部狭小的空间里布置。设计时特意将摆杆的动作角度控制在合理范围内，既保证足够的触发超程避免开关被撞坏，又不会因为摆杆行程过大导致内部机构过载损坏，复位弹簧的刚度经过匹配，既能保证触发后摆杆可靠复位，又不会让触发力度过大影响被检测部件的运动负载。

　　实际选型使用时，这类开关常被用在220V低压控制回路中，作为位置信号的采集元件，相比无摆杆的直动式微动开关，带滚轮摆杆的结构允许被检测件有更大的位置偏差，不需要被检测件精准对准开关的触发点，只要运动轨迹扫过滚轮的摆动范围就能可靠触发，对安装位置的精度要求更低，现场调试的容错率更高。开关的绝缘基座采用耐温阻燃的工程塑料材质，能适应设备内部常规的工作温度环境，触点部分采用导电性能优异的合金材质，具备一定的带载能力，可以直接驱动小功率的继电器、指示灯等负载，不需要额外加装中间转换元件，简化了控制回路的布线复杂度。

　　建模过程中，对内部簧片的动作行程、摆杆的转动角度、滚轮的转动配合都做了还原，安装孔位、引脚尺寸都按照实物的通用规格做了匹配，能直接用于设备整体装配的干涉检查、安装位置模拟，也可以作为电气元件库的标准件调用，在做设备三维布局时，可以直接导入模型验证安装空间是否足够，摆杆的动作范围会不会和周边结构产生干涉，提前规避现场安装时可能出现的结构冲突问题。
