百隆Blumotion串联450规格阻尼家具导轨

　　日常做定制家具结构设计时，导轨的选型往往是最容易被忽略却直接影响终端使用体验的环节，这款450长度规格的串联式阻尼导轨，是针对内嵌式、大进深抽屉场景做的适配方案，区别于常规三节轨的侧装外露结构，这类隐藏式导轨安装完成后完全藏于抽屉侧板与柜体侧板的间隙内，从柜体正面看不到任何五金构件，能适配极简风、无拉手设计的定制柜体需求。

　　从实际安装边界来看，这款导轨的标称长度450mm对应适配的抽屉进深为450mm，也就是常规600mm进深柜体扣除背板与门板厚度后的净安装空间，安装时需要在柜体侧板预留对应的安装基准线，导轨主体的安装孔位做了多组腰型孔设计，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度，不需要额外做高精度的预打孔定位，对定制家具的现场安装容错率提升很明显。串联式的结构设计意味着单组抽屉配套的两根导轨通过同步联动构件连接，抽拉过程中左右两侧的滑动阻力完全一致，不会出现常规导轨长期使用后因为两侧阻力差导致的抽屉卡顿、偏磨、抽拉异响问题，哪怕抽屉内放置的重物偏置在单侧，抽拉过程也能保持顺滑的直线运动，不会出现卡滞。

　　集成的Blumotion阻尼结构是这款导轨的核心功能点，阻尼模块设置在导轨的行程末端，当抽屉推至距离完全闭合还有40mm左右的行程时，阻尼结构会自动介入，带动抽屉匀速缓慢闭合，不会出现抽屉撞击柜体的砰砰声响，也能避免因为推抽屉力度过大导致的抽屉反弹、内部物品滑落的问题，哪怕是没有安装缓冲防撞粒的无拉手门板，也能实现安静的闭合效果。从承重表现来看，单组导轨的额定动载荷能满足常规家用抽屉的承重需求，放置餐具、文件、衣物这类日常物品完全不会出现导轨变形、下沉的问题，滑动构件之间的配合间隙控制在0.1mm以内，长期反复抽拉也不会出现晃量过大的问题。

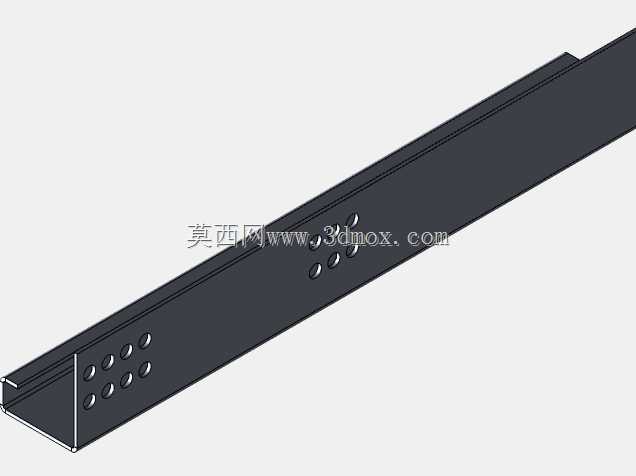

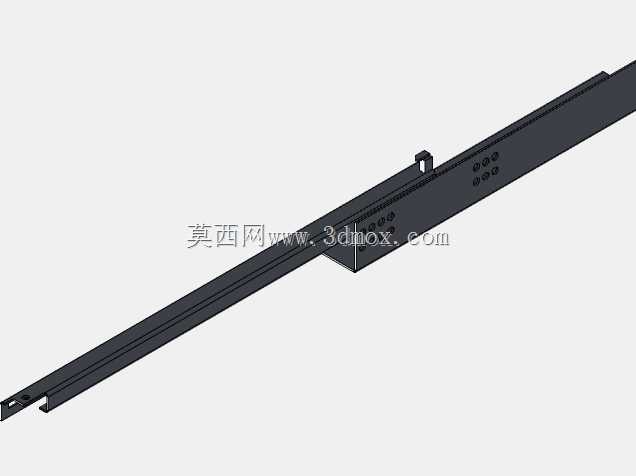

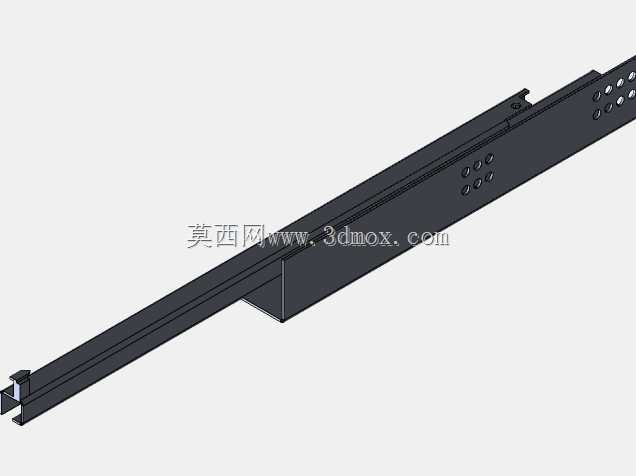

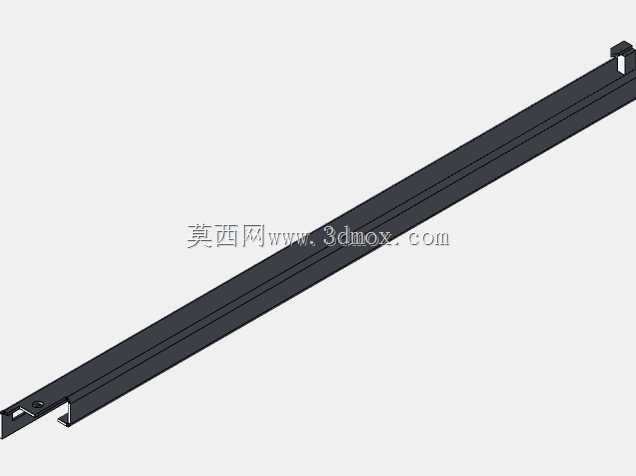

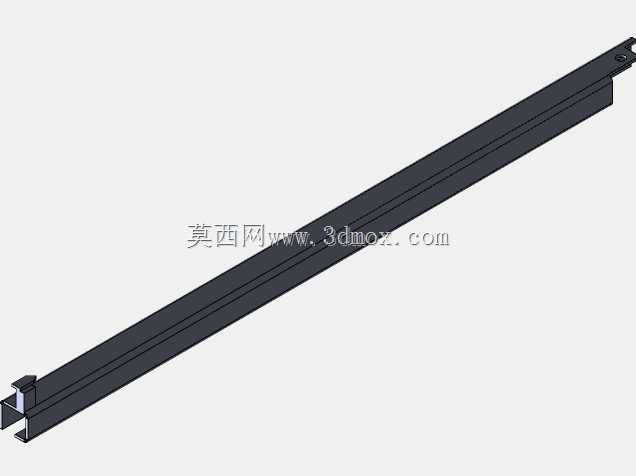

　　建模过程中需要重点关注几个配合尺寸的还原：首先是导轨的截面轮廓，隐藏式导轨的截面是异型结构，不是规则的矩形，安装时需要嵌入抽屉侧板的预开槽内，所以导轨的宽度、高度尺寸必须和实际产品一致，否则会出现安装后抽屉与侧板干涉的问题；其次是阻尼模块的安装位置，要还原阻尼触发的行程节点，保证运动仿真时阻尼介入的时机和实际产品一致；最后是安装孔位的位置，所有的固定孔、调节孔的坐标都要和实际安装基准对齐，方便后续导出工程图直接用于生产定位。

　　这类导轨的应用场景不局限于厨房橱柜，衣柜的抽屉、浴室柜的储物抽屉、办公家具的文件抽屉都能适配，尤其是对闭合静音效果有要求的卧室空间、办公空间，阻尼结构的存在能大幅降低使用过程中的噪音干扰。和普通滚轮式导轨相比，这款导轨的滑动副采用钢珠滚动结构，滚动摩擦阻力远小于滚轮的滑动摩擦，抽拉所需的力度更小，长期使用的磨损量也更低，不会出现使用两三年就抽拉卡顿的问题。做三维建模时还要注意导轨的行程参数，450mm长度的导轨额定抽拉行程为420mm左右，不会完全将导轨抽出柜体，保证抽屉抽拉到最大位置时的结构稳定性，不会出现抽屉脱落的风险，导轨末端设置的限位结构也在模型中做了还原，仿真运动时能准确触发行程限位，模拟真实的抽拉极限位置。
