双层金属锁扣便携手提式工具箱结构设计

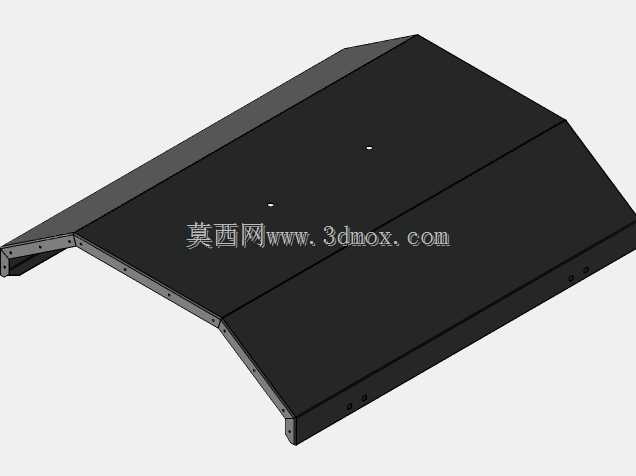

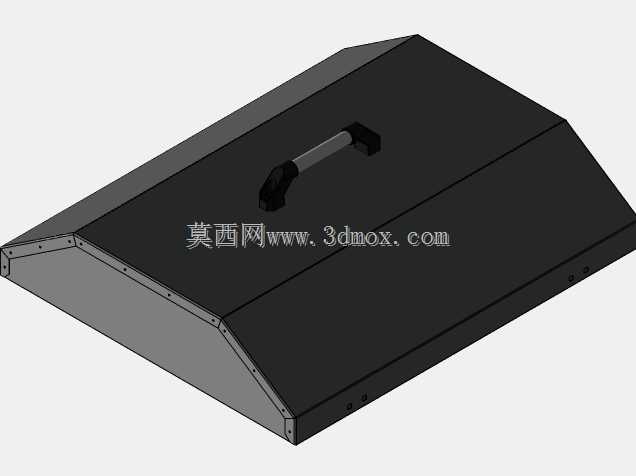

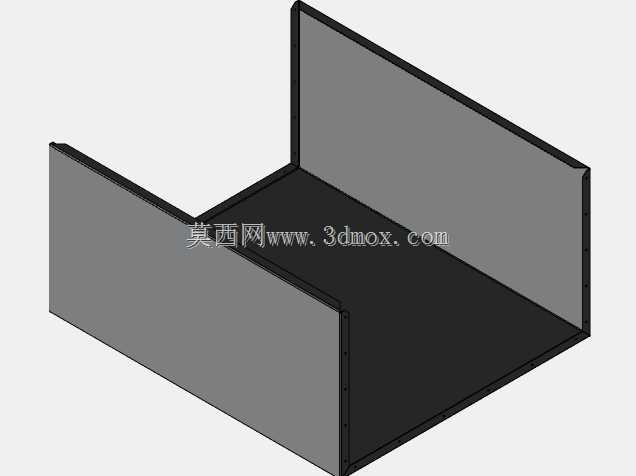

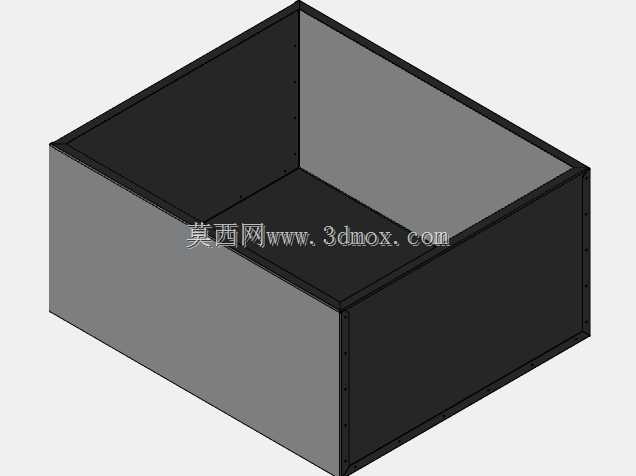

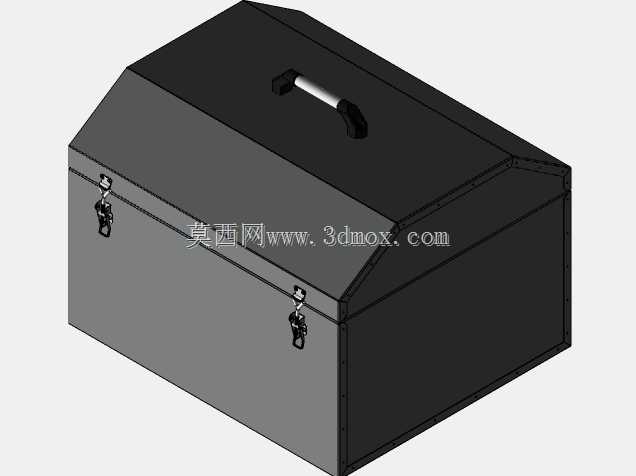

　　在日常设备维保、户外施工作业、家装水电施工、生产车间工位工具管理等场景中，工具收纳的合理性直接影响作业效率，零散放置的扳手、螺丝刀、卷尺、小型量具等工具不仅容易丢失，来回取放的过程也会大幅拉长非作业时长，这款手提式金属工具箱的结构设计，正是围绕这类高频作业场景的收纳需求展开。从实际使用的边界条件来看，这类箱体需要兼顾便携移动的轻量化需求与满载状态下的结构强度，整体采用上窄下宽的梯台型轮廓设计，下腔主体为方正的大容积储物空间，可放置尺寸偏大的活动扳手、钢丝钳、绝缘胶带等常用工具，上盖的斜向收窄结构一方面可以在开盖时形成更大的操作视野，避免开盖后上盖边缘遮挡取物路径，另一方面斜向的侧壁结构能提升箱体整体的抗形变能力，

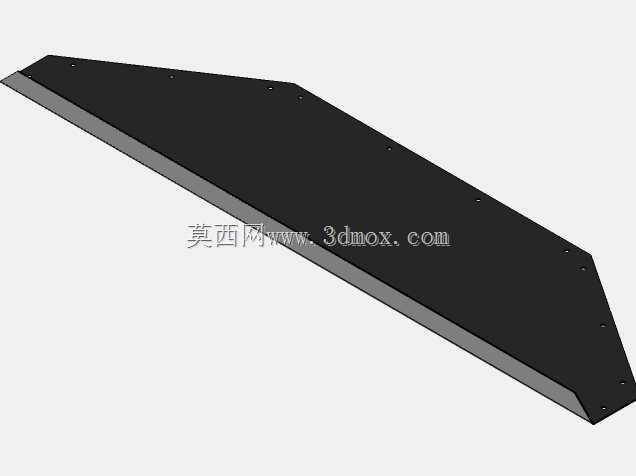

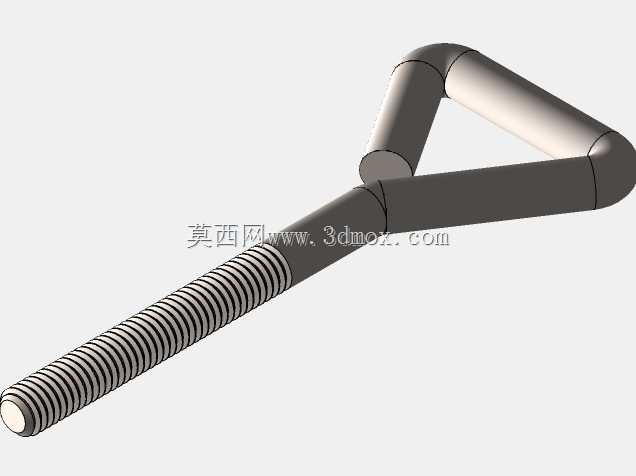

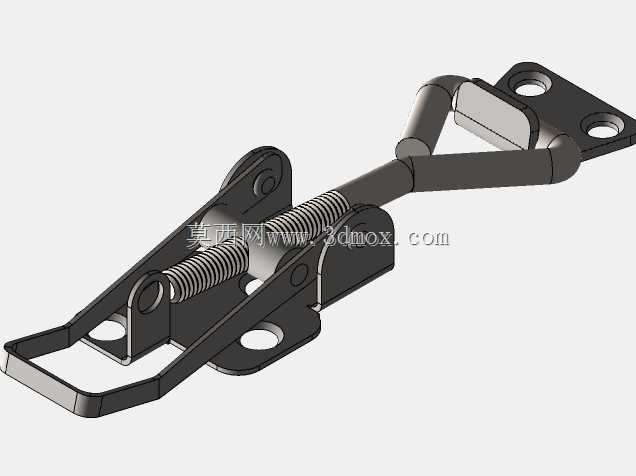

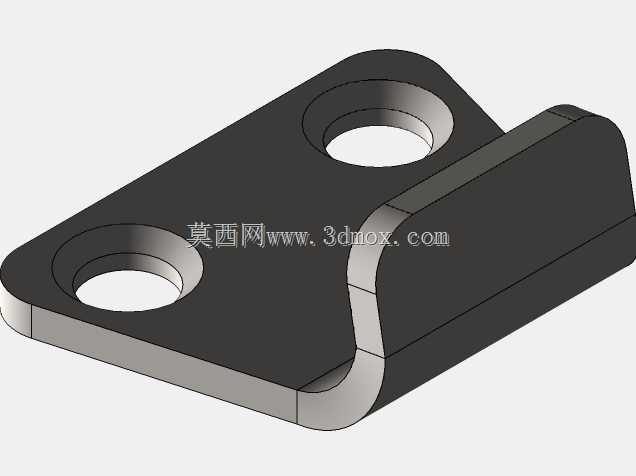

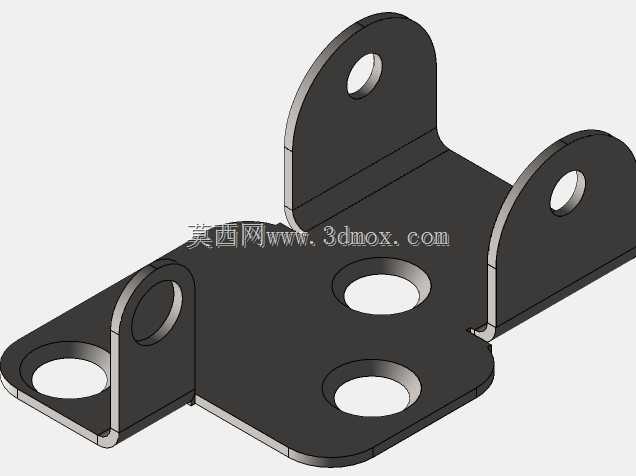

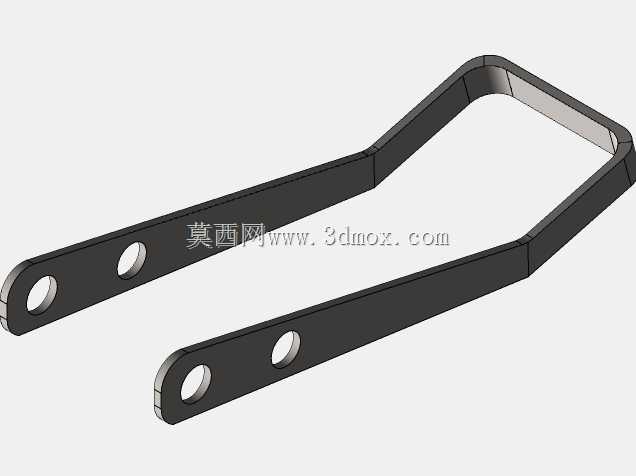

　　相比纯方正的箱体结构，在受到侧面挤压时，斜向筋位结构可以分散部分冲击力，减少箱体变形导致的锁扣错位、盖合不严问题。箱体顶部的提手采用居中布置的桥式结构，提手握持段做了圆柱面过渡处理，避免满载提运时棱角硌手，提手与箱体的连接座嵌入箱体上沿的加强区域，连接位置做了局部加厚处理，避免长期提运重载时连接位开裂。正面的两套弹簧搭扣锁对称布置在箱体开合缝的两侧，搭扣的锁钩部分勾住下箱体的锁座，扣合后可以通过搭扣的杠杆力将上下盖的结合面压紧，配合盖合面的内嵌胶条（结构预留安装位），可以实现基础的防尘防泼溅效果，避免户外作业时雨水、灰尘进入箱内污染工具，搭扣自带的弹簧结构可以在扣合后自动张紧，不会因为搬运过程中的晃动出现松脱。

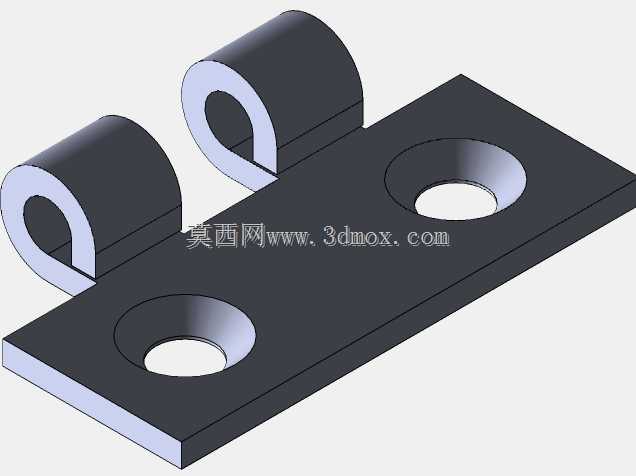

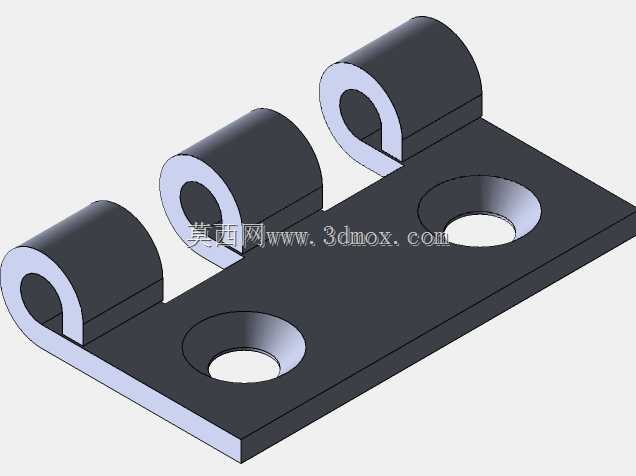

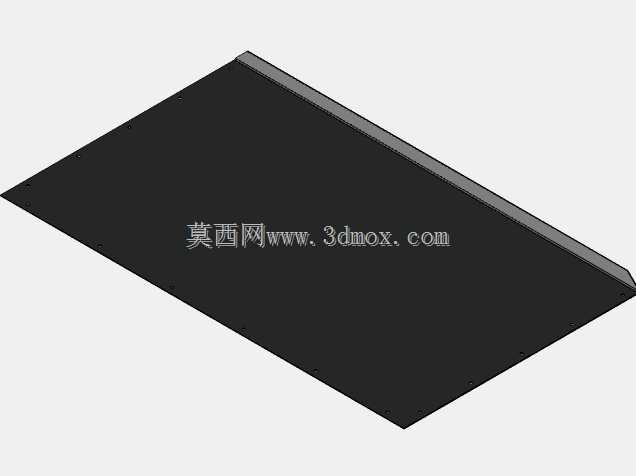

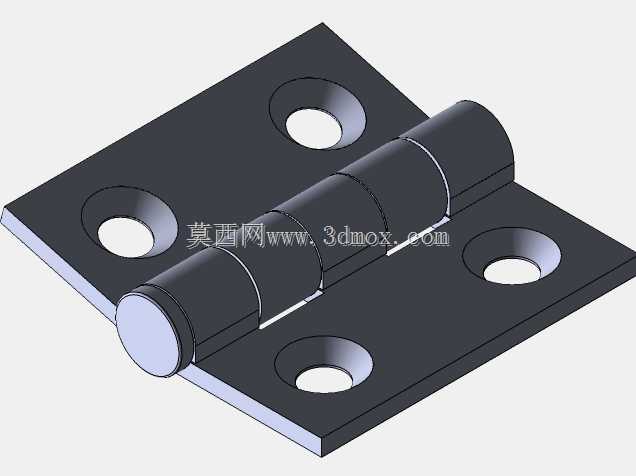

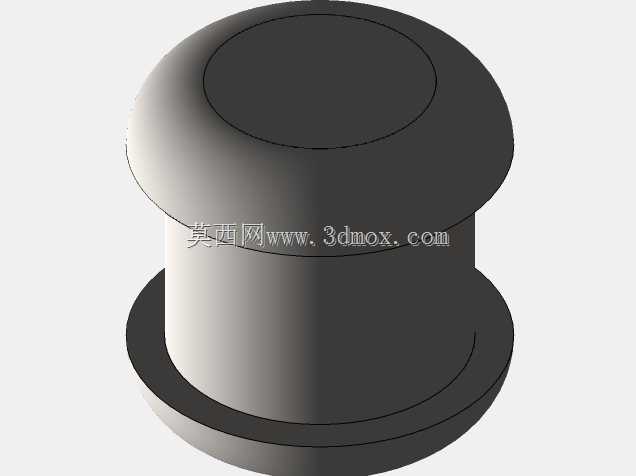

　　箱体的尺寸设计充分考虑了常规作业的携带需求，整体宽度控制在单手提运的舒适区间，高度不会在手提时磕碰腿部，深度可以容纳长度250mm以内的常用手动工具，内部可根据需求加装可拆分的塑料分隔托盘，将小型螺丝批、钻头、测电笔等小尺寸工具与下层大工具分隔开，避免工具之间相互碰撞刮蹭。从结构设计的细节来看，箱体的所有棱边都做了小圆弧过渡处理，避免锐边在搬运过程中划伤操作人员，箱体底部预留了四个凸起的垫脚安装位，放置在地面时可以让箱体底面与地面留出间隙，避免地面的积水、油污直接接触箱体底面，同时垫脚的防滑结构可以让箱体在倾斜的作业面放置时不会轻易滑动。上下盖的连接采用隐藏式合页结构，合页内置在箱体背部的折边内，不会突出箱体表面，

　　避免搬运过程中合页勾挂衣物或者其他物件，合页的转动角度做了限位处理，开盖后上盖最大开启角度不会超过100度，避免开盖角度过大导致上盖向后翻倒、箱体重心后倾摔落。这类金属工具箱除了手动工具收纳外，也可用于小型精密仪器、检测配件的外出携带，结构上预留的锁孔位可以额外加装小挂锁，满足贵重工具存放的防盗需求，箱体表面的纹理处理不仅可以提升外观质感，也能掩盖日常使用中产生的轻微划痕，长期使用后不会因为表面划痕显得过于陈旧。在建模过程中，所有的折边、搭扣配合间隙、提手转动空间都做了实际装配的干涉检查，搭扣扣合时的行程、锁钩与锁座的配合量都按照实际五金件的通用尺寸做了适配，不需要额外修改结构就可以直接匹配市售的标准搭扣、提手配件，箱体的板材厚度按照满载15kg的承重要求做了选型验证，侧壁的折边结构相当于内置的加强筋，不需要额外加装加强筋就可以满足满载时的刚度要求，不会出现拎起时箱体侧壁外鼓、锁扣脱开的问题。
