可调式弹簧压紧金属搭扣锁结构设计

　　做设备结构设计快十年，搭扣这类小零件往往是最容易在选型阶段踩坑的，很多新手觉得不就是个扣合件，随便选个尺寸差不多的装上就行，结果到现场调试才发现，要么扣合后松旷漏缝，要么开合几次就弹簧疲劳失效，要么安装孔位和设备边框干涉，拆改起来费工费时。这次做的这款可调式弹簧压紧搭扣，是针对之前做户外机柜、小型设备舱门项目时遇到的实际问题优化出来的结构。

　　先从实际应用场景说，这类搭扣不是那种用在箱包上的轻型扣，主要用在需要持续预紧力的场合：比如户外通讯机柜的侧门，要兼顾防水胶条的压缩量，常年风吹日晒不能松脱；比如小型工业设备的检修舱盖，需要频繁开合，扣合后不能因为设备运行振动自己弹开；还有一些工装夹具的快速压紧位，需要快速开合同时保持稳定的压紧力，不能每次扣合力度偏差太大。之前用过不少现成的搭扣，要么弹簧刚度选得不对，低温环境下弹簧力衰减快，北方冬天户外用的时候扣紧了胶条压不实，进水进灰；要么搭扣的挂钩部分没有调节余量，设备焊接或者钣金加工有误差的时候，装上去要么扣不上，要么扣上了晃荡。

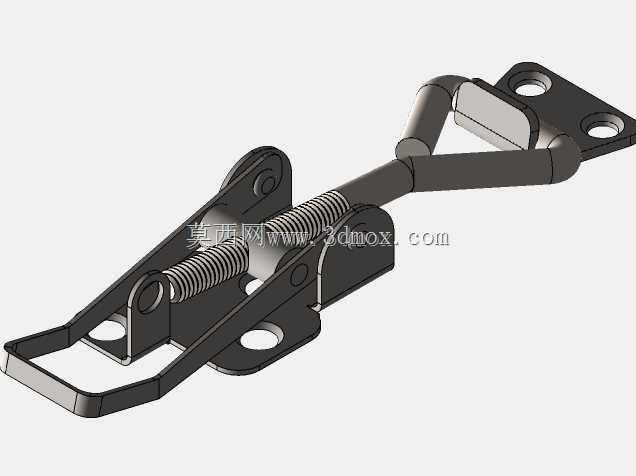

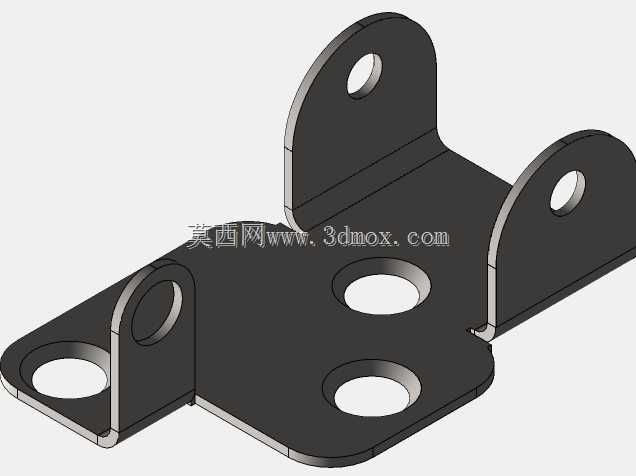

　　这款结构在设计的时候，首先把弹簧的布置做了调整，没有把弹簧藏在外壳内部，而是外露布置在连杆中段，一方面是弹簧的工作行程可以做的更长，不会因为扣合行程到极限把弹簧压并失效，另一方面后期如果需要调整预紧力，或者弹簧到寿命更换，不用整个拆搭扣，直接换对应刚度的弹簧就行，维护成本低。搭扣的底座和挂钩座都做了带安装孔的平板结构，两个安装件都是双孔固定，孔位做了沉头设计，安装后螺丝头不会突出，避免刮碰或者勾挂线缆。底座的转轴部分做了翻边衬套，不是直接在钣金件上冲孔穿轴，反复开合的时候不会把钣金孔磨旷，整套结构的开合寿命比普通无衬套的搭扣高两倍以上。

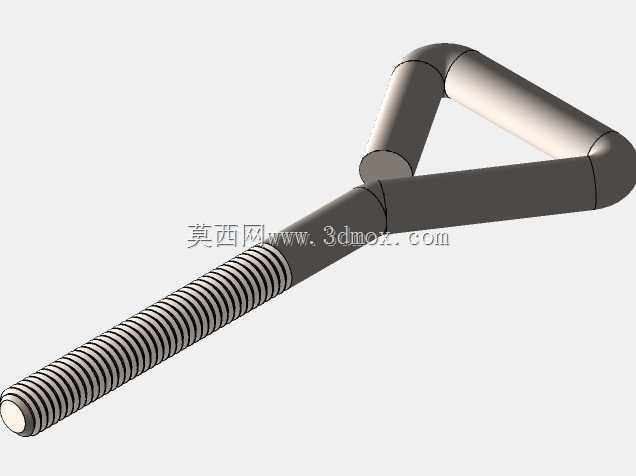

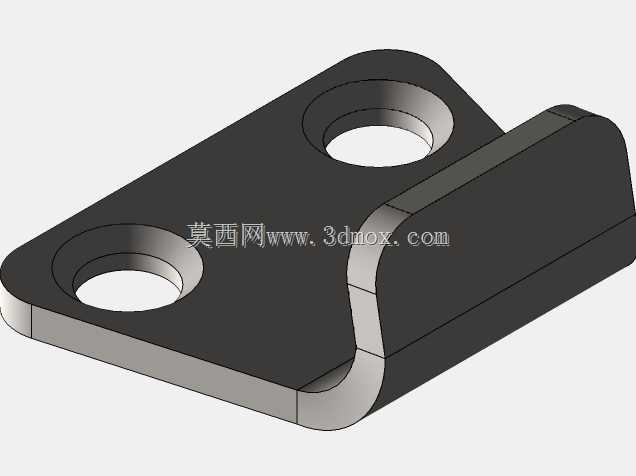

　　安装边界这块，设计的时候特意核对了常用钣金机柜的边框尺寸，底座安装面的宽度控制在32mm以内，长度方向从转轴中心到安装孔边缘的距离是48mm，挂钩座的安装面是28mm宽，两个安装件固定的时候，底座和挂钩座的中心距允许有±3mm的安装误差，因为连杆上的挂钩环是可以通过螺纹微调长度的，现场安装的时候不用反复配焊或者配钻，调整螺纹环的位置就能把扣合力调到合适的程度，刚好把密封胶条压缩1.5-2mm，既不会因为压太死加速胶条老化，也不会因为压不够导致密封失效。

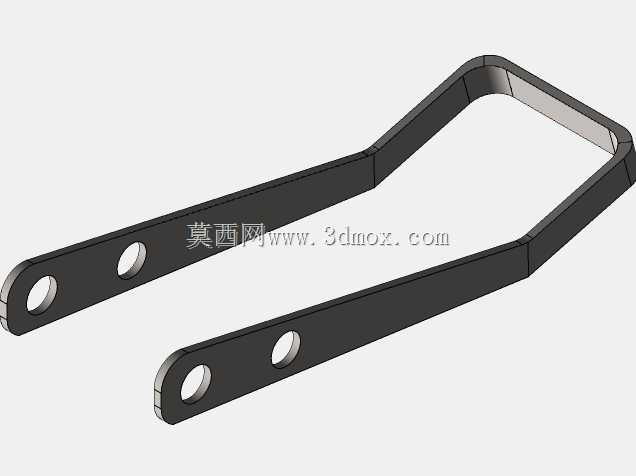

　　功能特性上，搭扣在扣合到死点位置的时候，连杆机构会形成自锁，就算弹簧因为长期使用有轻微的力值衰减，只要过了死点，扣合状态就不会自己脱开，必须手动扳动拉手才能解锁，拉手部分做了弯折的握位，戴劳保手套操作的时候也能顺利发力，不会打滑。整个结构的受力路径做了优化，扣合的时候拉力先通过连杆传递到转轴，再分散到底座的两个安装孔上，不会出现应力集中在单个孔位导致钣金拉变形的情况，所有钣金件的边缘都做了R1.5的圆角，没有锐边，装配和后期维护的时候不会划手。

　　建模的时候特意把所有配合间隙都留了实际生产的公差，转轴和孔的配合选的是H9/f9，活动部位没有卡滞的风险，弹簧的参数是按实际工作载荷算的，线径1.2mm，中径8mm，有效圈数12圈，预压行程3mm，工作行程6mm，终了压力大概80N，足够应付大部分需要密封的舱门压紧需求，要是用在更轻的场合，换个线径1mm的弹簧就能直接用，其他结构不用改。之前给做环保设备的客户推荐过这个结构，他们用在小型除尘设备的检修门上，现场反馈比之前采购的标准件耐用，开合几千次也没出现松脱或者弹簧断的问题，安装的时候因为有调节余量，工人装配效率也提了不少，不用每个门都反复调整挂钩位置。
