STFT系列冰箱翅片式冷凝换热结构

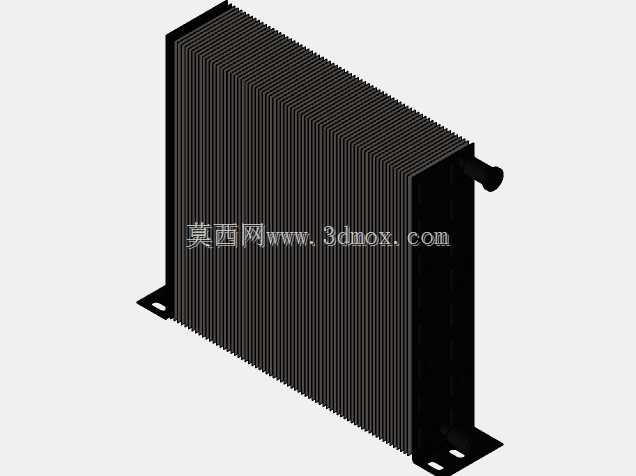

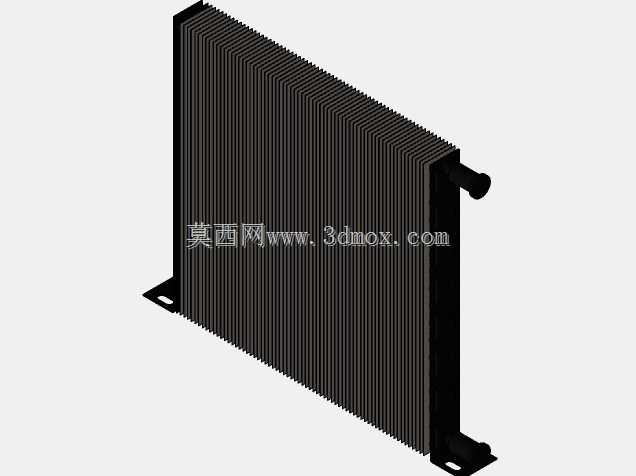

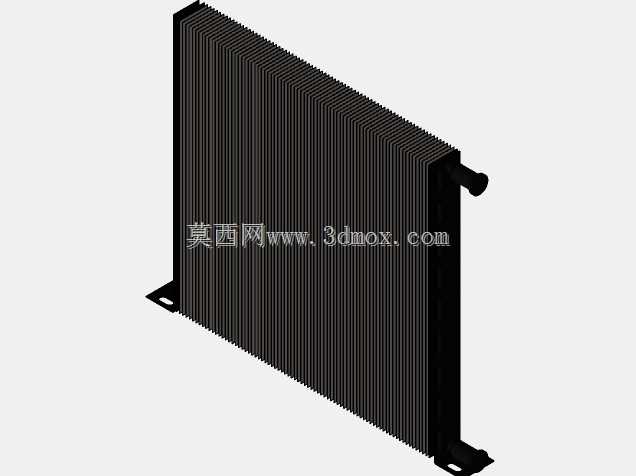

　　在小型家用制冷设备的热交换系统中，冷凝器作为制冷循环的核心放热部件，其结构设计直接决定整机的制冷效率与运行稳定性，本次呈现的STFT系列冷凝结构，正是针对直冷、风冷小型冰箱的舱内安装空间优化设计的翅片式换热组件。不同于大型商用制冷设备采用的套管式、壳管式换热结构，小型冰箱的内置冷凝器需要在有限的舱体夹层空间内完成制冷剂的过热冷却、冷凝液化与过冷三个阶段的放热过程，因此该结构采用了密集平行翅片搭配单流程集流管的布局，单根弯折的冷媒流通管贯穿全部冲压成型的铝制翅片，翅片与管壁通过紧密胀接实现接触热阻的最小化，避免长期冷热循环后出现翅片松动、换热效率衰减的问题。从安装边界来看，该组件整体为薄型长方体结构，

　　侧边预留的两个带安装孔的固定支耳完全匹配冰箱后背夹层的预装螺柱位置，支耳与主体换热段的弯折角度经过公差匹配，安装时无需额外调整即可实现翅片平面与冰箱背板的平行贴合，既保证了翅片间隙的空气流通通道顺畅，也避免了组件与舱内其他管路、保温层发生干涉。集流管两端的接口采用标准快插式结构，适配冰箱制冷系统常用的6mm冷媒连接管，焊接或插接时的操作空间预留充足，不会出现工具无法伸入导致的装配困难。在功能特性层面，该冷凝结构的翅片间距经过多轮热仿真优化，针对冰箱后背自然对流的散热场景，将翅片间距控制在1.8mm，既避免了间距过小导致的空气流动阻力增大、散热效率下降，也防止间距过大造成的单位体积换热面积不足，在相同的安装空间内，

　　其换热效率比传统丝管式冷凝器提升约17%，同时整体重量降低22%，符合家用制冷设备轻量化、高能效的设计趋势。设计过程中重点考虑了长期运行的可靠性，翅片边缘采用钝化翻边处理，避免生产装配过程中划伤操作人员或损坏相邻的保温层，集流管的弯折处采用大圆弧过渡，减少冷媒流动时的沿程阻力，同时避免弯折处出现应力集中导致的冷媒泄漏风险。在实际应用场景中，该结构除适配常规单门、双门家用冰箱外，也可直接移植到小型冷藏柜、车载制冷箱、桌面式制冷设备的热交换系统中，仅需根据不同设备的制冷量需求，调整翅片的整体长度与集流管的流通内径，即可快速衍生出适配不同功率等级的换热组件，无需重新开模制作翅片冲压模具，大幅降低了衍生型号的开发成本与周期。

　　从结构建模的角度来看，该组件的建模过程需要重点控制翅片的阵列间距公差、集流管与翅片的贯穿位置精度，以及固定支耳的安装孔位同轴度，若阵列间距出现累积误差，会导致整体组件厚度超出安装空间允许的边界，若集流管与翅片的配合位置出现偏差，胀接工序中会出现翅片变形、接触不良的问题，直接影响成品的换热性能。不同于外露式冷凝器需要做表面防腐喷塑处理，该内置式冷凝结构的翅片与管路表面仅需做清洁钝化处理即可，无需额外的涂层，避免涂层带来的附加热阻影响换热效率，同时也减少了生产工序中的喷涂环节，降低生产过程的能耗与污染物排放。在设备选型匹配时，需要根据制冷系统的冷凝负荷计算所需的总换热面积，该结构单位长度的换热面积可通过翅片周长、厚度与间距快速核算，结合冰箱舱内的平均空气流速、设计冷凝温度与环境温度的差值，即可快速确定所需截取的翅片段长度，无需进行复杂的定制化结构设计，能够大幅缩短制冷设备新品的热交换系统开发周期。
