1千欧线性旋转电位器可变电阻结构

　　在各类电子控制回路、信号调理电路以及需要手动调节电参数的设备中，线性旋转电位器是极为常见的基础调节元件，这款1千欧阻值的线性旋转电位器，核心功能是通过转轴的旋转动作，改变自身接入回路的电阻值，从而实现对输出电压、信号增益或者回路电流的连续线性调节，区别于步进式调节的档位开关，这类电位器可以实现参数的无级平滑调整，在音频设备的音量调节、工业控制板卡的参数校准、实验测试平台的信号给定、小型家电的功能调节场景中都有广泛应用。

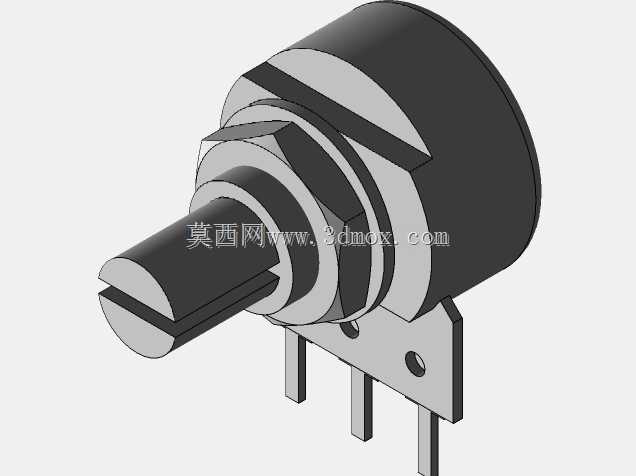

　　从结构设计来看，这款电位器采用了带安装支架的圆柱形主体结构，主体外壳为绝缘封装结构，既可以保护内部的电阻体与滑动触点结构，避免外界粉尘、潮气侵入造成接触不良或者阻值漂移，也能实现带电部分与安装基体之间的电气绝缘。前端伸出的一字槽转轴是操作端，既可以搭配旋钮进行手动旋转操作，也可以通过一字螺丝刀进行精细的阻值微调，转轴与主体外壳之间设置了限位结构，旋转行程对应阻值从0到1千欧的全范围变化，线性度特性保证转轴旋转角度与输出阻值的变化呈严格的线性对应关系，不会出现阻值跳变或者调节死区的问题，这对于需要精准参数调节的场景尤为重要。

　　安装结构上，主体侧面伸出的带孔金属安装支架是主要的固定结构，安装时可以通过螺丝穿过支架上的安装孔，将电位器固定在设备面板、PCB板或者安装基座上，安装孔的位置与尺寸匹配行业通用的安装规范，能够直接替换同规格的其他型号电位器，不需要额外修改安装孔位。底部伸出的三个直插式引脚是电气连接端，分别对应电阻体的两个固定端与滑动触点的输出端，引脚间距符合直插元件的通用布线规范，既可以直接焊接在印制电路板上实现板载安装，也可以通过接线端子连接导线实现面板式外接安装，引脚的长度预留了足够的焊接余量，能够适配不同厚度的PCB板以及不同的焊接工艺要求，不会出现引脚过短无法透焊或者过长需要额外裁剪的问题。

　　设计过程中，首先需要确定电阻体的功率承载能力与阻值精度，1千欧的阻值参数适配常见的低压信号回路使用场景，线性度的保证依赖于内部电阻体的均匀涂覆工艺以及滑动触点的压力匹配，滑动触点采用弹性金属材料制作，既保证与电阻体的可靠接触，避免使用过程中出现接触噪声，也不会因为压力过大造成电阻体的过度磨损，延长元件的使用寿命。转轴的阻尼手感经过调校，既不会因为阻尼过小造成调节后参数容易偏移，也不会因为阻尼过大造成操作费力，适合手动精细调节的使用需求。外壳的尺寸设计充分考虑了设备内部的安装空间，圆柱形主体的直径与长度控制在紧凑范围内，不会占用过多的设备内部空间，同时支架的位置设计避开了周边元件的安装区域，在PCB布局时不需要为电位器预留过多的避让空间。

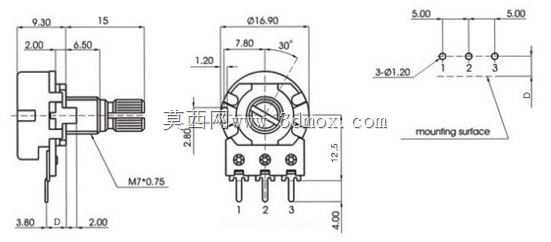

　　在实际选型应用中，需要注意这款电位器的额定功率匹配回路的工作电流，避免过流造成电阻体过热烧毁，同时安装时需要保证转轴与操作旋钮的同轴度，避免偏心造成转轴卡滞或者磨损加速。作为基础的电子调节元件，这类电位器的结构可靠性直接影响整个设备的调节功能稳定性，三维建模过程中完整还原了外壳、转轴、安装支架、引脚的所有细节尺寸，包括转轴的一字槽尺寸、支架安装孔的孔径与位置、引脚的直径与伸出长度、主体各段的直径与台阶尺寸，能够直接用于设备的结构布局设计、安装干涉检查以及PCB封装设计，在进行整机设计时可以直接调用该模型进行装配验证，提前排查安装空间不足、引脚与周边元件干涉、旋钮与面板开孔不匹配等问题，减少实际打样过程中的修改次数，提升结构设计的效率与准确性。
