JC35D直流24V电动线性推杆执行机构

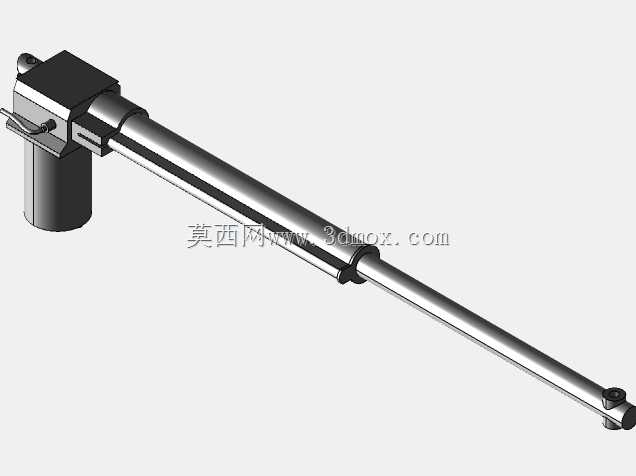

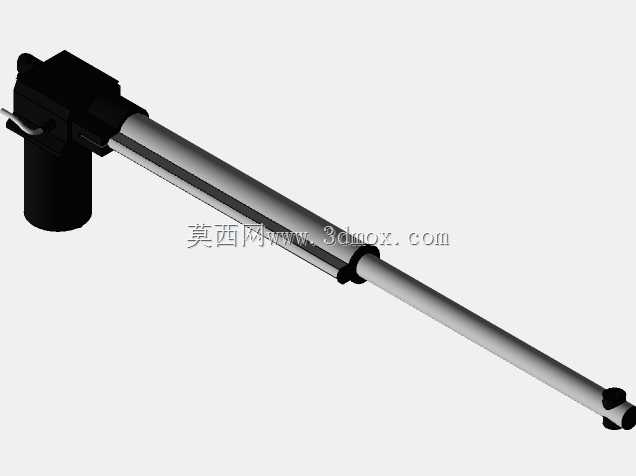

　　这款直流24V供电的线性执行器，属于直线往复运动类的电动传动部件，在中小型自动化设备、民用电动调节机构里应用十分广泛，常见于护理床体位调节、智能家居电动开窗与柜体升降、小型工业设备的工位推拉切换、户外光伏板倾角微调、农用小型机具的位置调整等场景，替代传统的气动、液压推杆，不需要配套复杂的气源、液压站管路，布线简单，控制逻辑易实现，对安装空间的包容度更高。从结构设计来看，该执行器采用驱动电机侧置正交布局，电机舱与伸缩套筒呈垂直排布，相比同轴式推杆能有效缩短整体轴向安装长度，适合安装纵深有限的设备工位；驱动端内置减速齿轮组，将直流电机的高转速低扭矩输出转换为推杆的低转速大推力直线运动，伸缩套筒采用多节嵌套式冷拔精密管配合，

　　表面做硬质氧化处理，降低往复运动的摩擦阻力，同时提升径向抗弯折能力，避免伸出较长行程时出现杆体下垂、卡滞问题。端部的连接结构采用铰接式销孔设计，安装时可搭配销轴实现两端的小角度摆动补偿，抵消设备运行过程中安装基面的微小形变或装配公差带来的别劲问题，避免杆体受径向载荷导致密封件磨损、传动卡滞。设计过程中优先考虑了户外与多场景使用的防护需求，电机舱与套筒衔接处做了密封胶圈压合结构，能阻挡日常使用中的粉尘、飞溅水渍进入传动腔，适配非浸水类的户外工况。从安装边界来看，选型时需要先确认设备所需的最大推拉力、额定行程长度，以及完全收回时的两端安装孔中心距，也就是闭合安装距，这个尺寸直接决定了执行器能不能适配现有安装位，

　　不能只看伸出总长度忽略闭合尺寸；伸出端的运动轨迹要保证全程无结构干涉，尤其是推杆完全伸出时，杆体的悬臂长度对应的径向负载不能超出设计阈值，侧载过大很容易导致套筒变形、内部丝杆磨损加剧。传动部分采用梯形丝杆副传动，具备一定的自锁特性，当电机停止供电时，推杆可以在行程内任意位置锁止，不会因为受轴向负载出现自行回缩的问题，不需要额外加装机械锁止机构，简化了配套设备的结构设计；电机尾部预留了手动释放拨杆，当设备出现断电故障需要应急调整位置时，可以拨开拨杆解锁传动副，手动推拉杆体调整到所需位置，避免设备卡滞影响应急操作。布线端采用标准接插件出线，接线时区分正负极即可实现伸出、缩回的动作切换，搭配简单的继电器控制回路或者专用的推杆控制器，

　　就能实现行程两端的自动限位、多位置启停控制，不需要额外搭建复杂的控制程序，对设备开发人员的电控能力要求较低，能缩短配套设备的开发周期。在实际选型匹配时，还要注意推杆的额定工作占空比，这类小型直流电动推杆不适合长时间连续往复运行，持续工作时长超出阈值会导致电机过热触发保护，甚至烧毁绕组，适合间歇式调节的工位使用，比如设备的工位切换、角度调节这类不需要频繁连续动作的场景；如果是高频往复运行的工况，需要选对应高占空比的专用型号，不能直接用常规款替代。安装固定时，两端的铰接支座要保证同轴度，避免安装时强行掰弯杆体导致初始径向应力，长期运行会加速传动副的磨损，缩短使用寿命；日常维护只需要定期检查外露杆体的清洁度，及时清理附着的硬质颗粒杂物，避免杂物随杆体伸缩进入密封件内部划伤套筒表面即可，不需要额外加注润滑脂，出厂时内部传动副已经填充了长效润滑脂，能覆盖全生命周期的润滑需求。
