双插销式圆形锁定F90结构设计

　　在各类需要快速启闭、可靠定位的舱门、盖板、小型设备检修口结构中，这类圆形插销锁定结构的应用场景十分广泛，从通讯设备户外机柜的侧门锁定，到小型工业设备的检修盖板固定，再到民用设施的舱盖锁止，都能见到这类结构的身影。不同于常见的单点锁止结构，这款锁定结构支持同时加装2个插销，在锁止状态下可以从两个对称点位提供锁止力，避免单点锁止容易出现的盖板翘边、锁止受力不均导致的晃动问题，尤其是在带有一定密封要求的舱门结构上，双插销的布局可以让密封胶条的受力更均匀，长期使用也不会出现局部密封失效的情况。

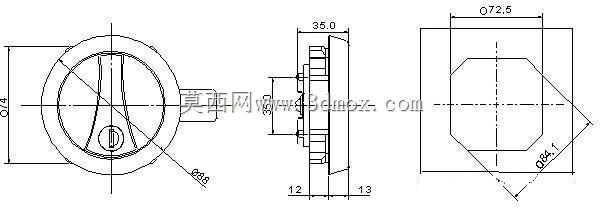

　　从结构设计的角度来看，这款锁采用圆形法兰式安装基座，主体安装面的外圆直径为84.1mm，安装时只需要在对应的门板或者盖板上开出匹配的圆形安装孔，将锁体嵌入后通过法兰面贴合安装面完成固定，相比方形安装座的锁具，圆形安装孔的加工难度更低，无论是钣金冲孔还是板材铣削，圆形轮廓的加工公差更容易控制，安装时也不需要刻意调整角度对位，适配不同方向的安装需求。锁体的轴向总厚度为35mm，其中嵌入安装板内侧的结构厚度为13mm，外侧露出操作端的厚度为12mm，这个尺寸边界可以适配绝大多数厚度在1-10mm区间的板材安装，不管是薄钣金机柜还是厚塑料盖板，都能通过调整安装垫片或者锁体固定结构完成适配，不会出现内侧突出过多干涉舱内元器件，或者外侧突出过高容易被剐蹭误开的问题。

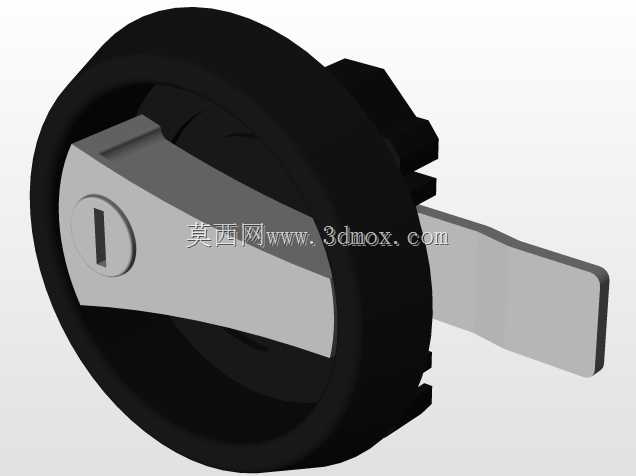

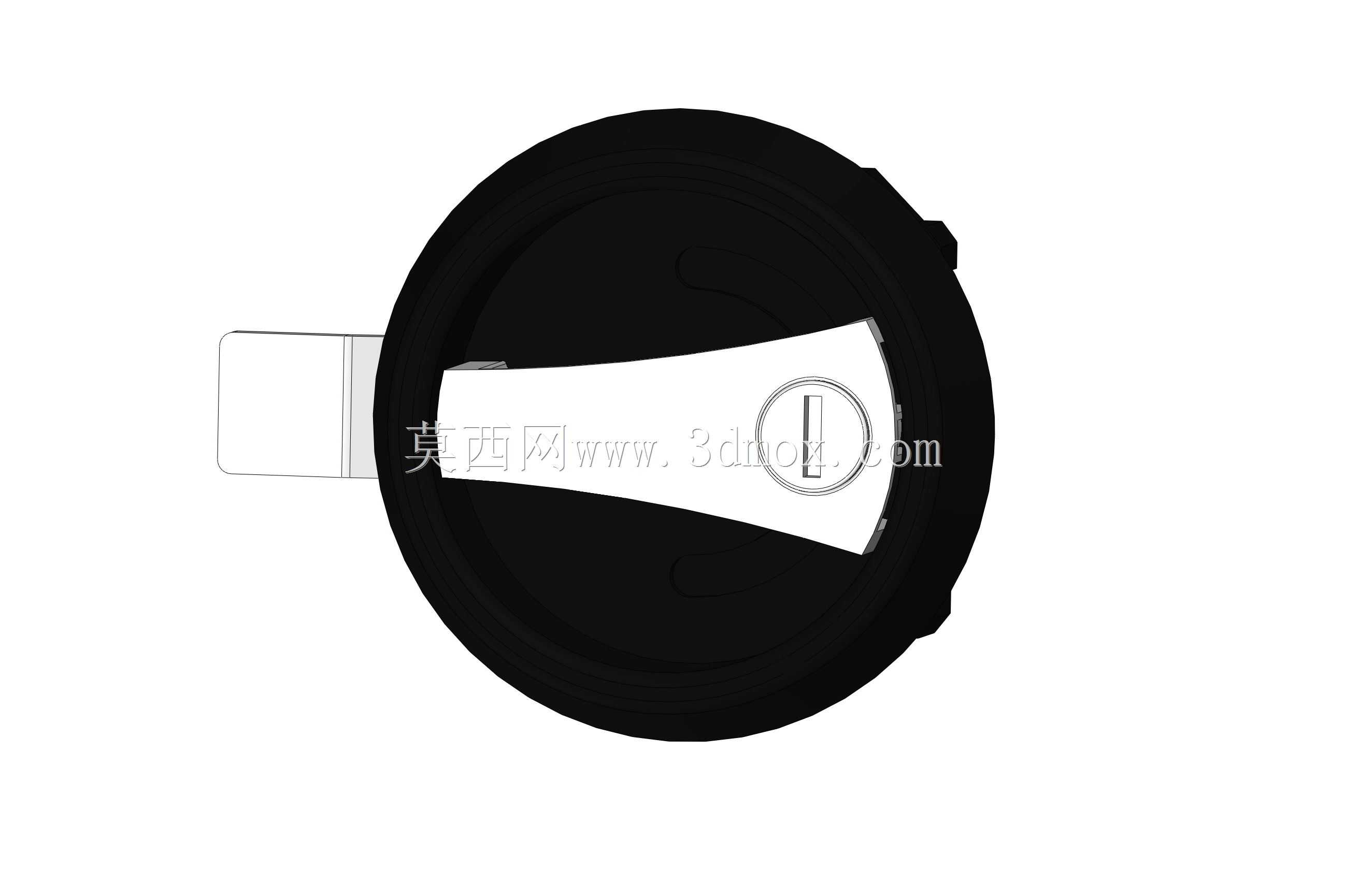

　　锁体操作端的外轮廓直径为72.5mm，这个尺寸的操作面刚好可以满足徒手操作的施力需求，不需要额外配备钥匙或者专用工具，直接旋转操作端就可以完成锁止和解锁动作，在需要频繁启闭的检修口场景下，这种无工具操作的设计可以大幅提升检修维护的效率。内部的传动结构采用旋转驱动双插销同步伸缩的原理，操作端旋转时通过内部的拨盘结构带动两个插销同时向外侧伸出，插入门框或者安装基座对应的销孔内完成锁止，反向旋转时插销同步缩回，实现解锁，两个插销的伸缩行程经过精准匹配，不会出现一个插销到位另一个还未锁止的情况，锁止状态下两个插销的伸出量一致，受力均匀。

　　在实际选型应用时，需要注意安装边界的预留：锁体法兰面外侧需要预留至少80mm的直径空间，避免操作时周围结构干涉旋转动作；内侧插销伸出的方向上，需要对应预留匹配的销孔，销孔的位置度公差需要控制在0.2mm以内，避免长期使用后插销和销孔出现卡滞；同时因为是双插销结构，安装时要保证锁体的中心和安装孔中心同轴，偏差过大会导致两个插销无法同时顺利插入销孔。这款锁的结构没有复杂的弹性零件，整体以刚性结构传动为主，长期使用的故障率更低，在户外场景使用时只需要在转轴位置添加少量润滑脂就可以保证操作顺畅，适配各类有防尘、防淋要求的户外设备使用场景，相比单点锁扣结构，它的抗振动性能更好，在有一定振动的设备上使用也不会出现自行松脱解锁的问题。
