小型转舌式机箱机柜门锁结构设计

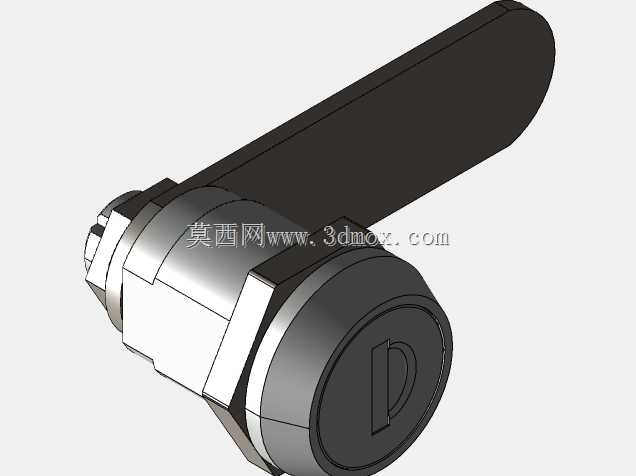

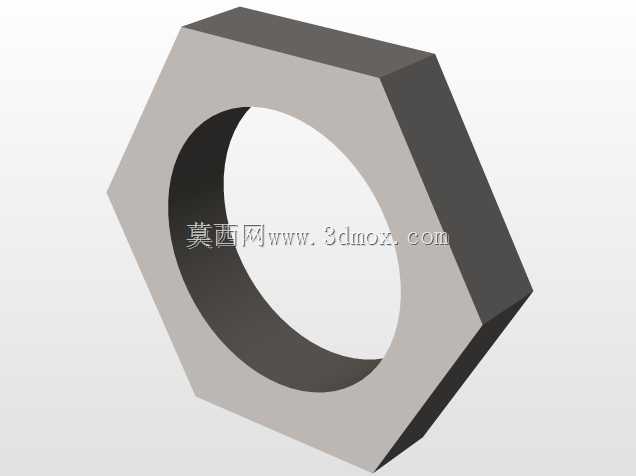

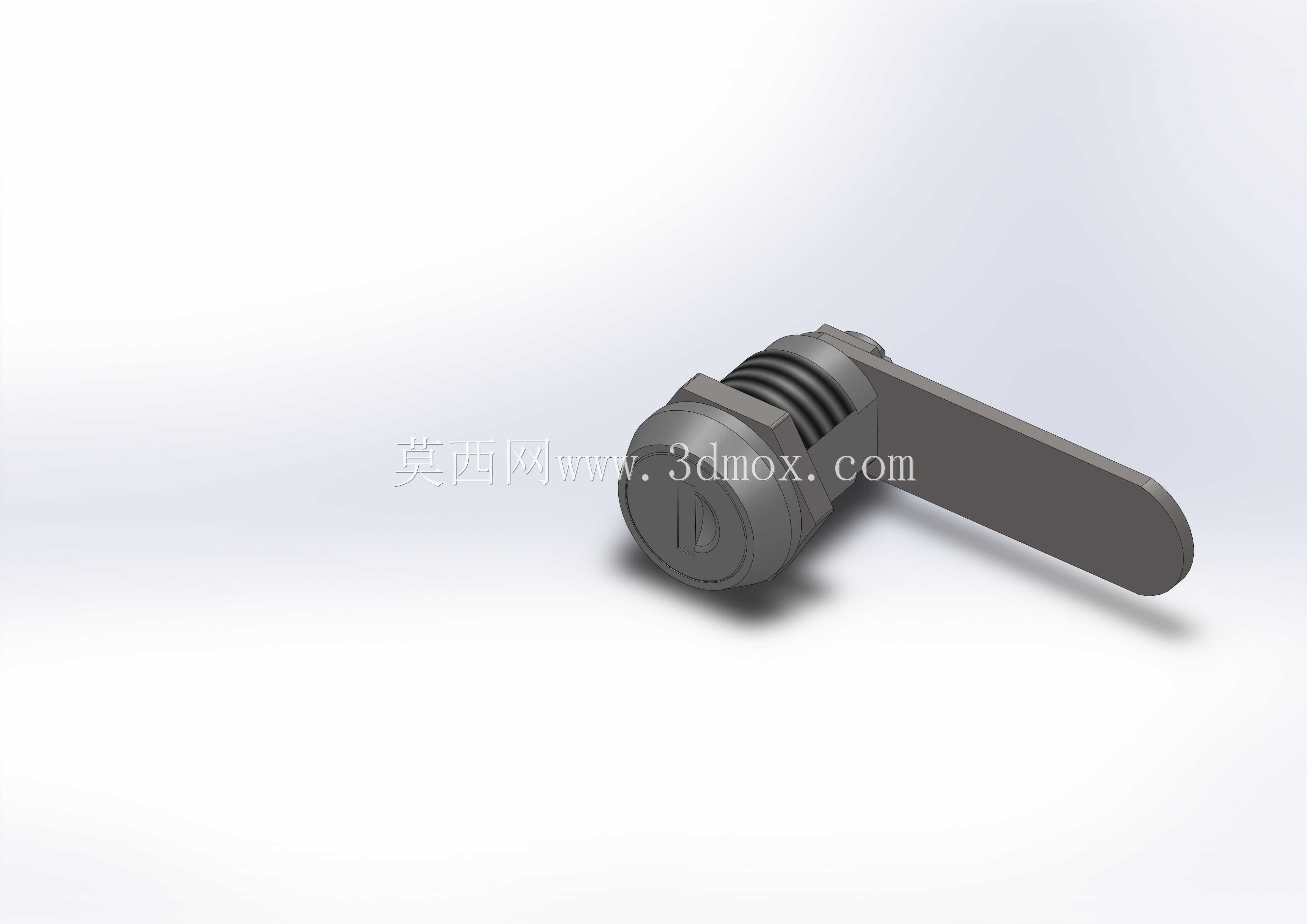

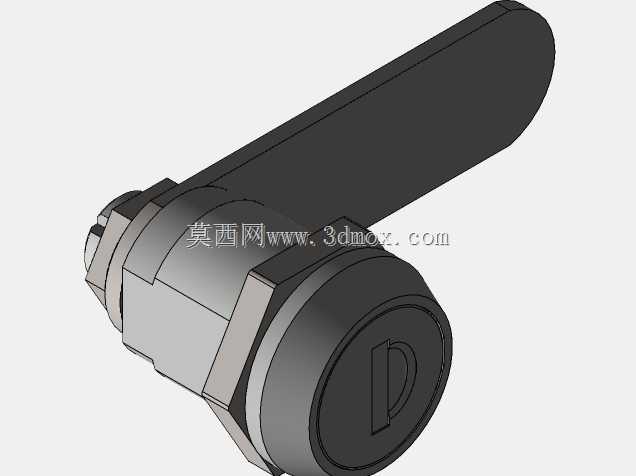

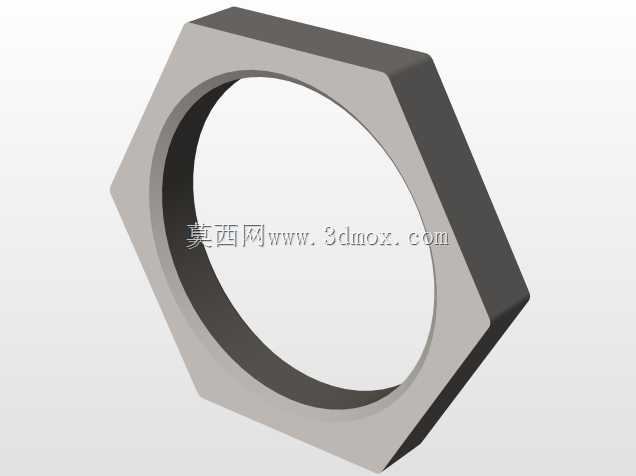

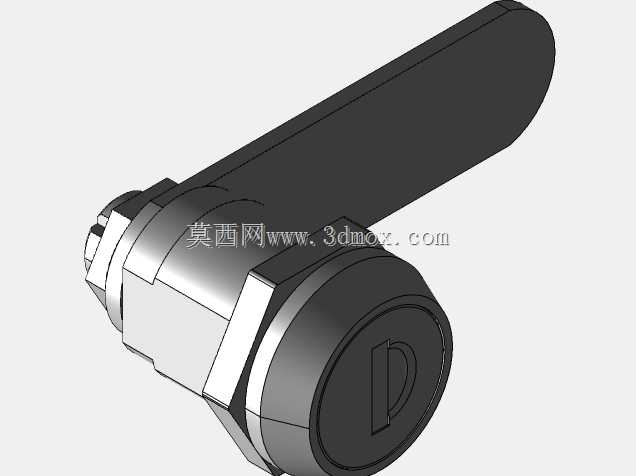

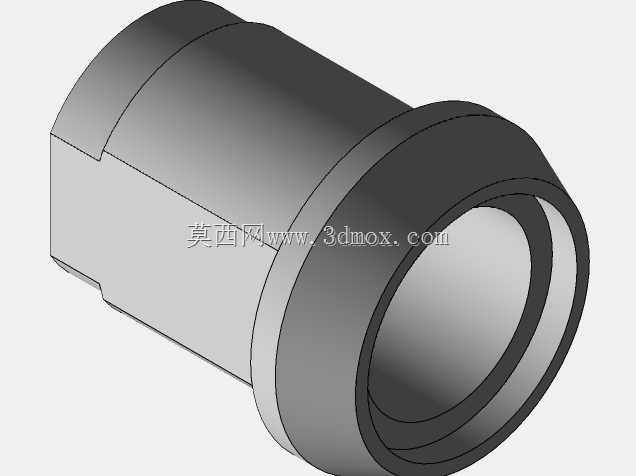

　　在工业电控柜、户外通信机箱、小型设备储物舱这类需要频繁启闭检修的箱体结构中，锁具的可靠性直接决定了内部元器件的防护安全，这类应用场景不需要复杂的电子锁控结构，反而对机械锁的操作便捷性、安装适配性、抗振动松脱能力有明确要求，本次呈现的转舌式锁结构，正是针对这类小尺寸箱门的锁闭需求完成的结构设计。从实际使用场景来看，这类锁常应用在厚度1-2mm的冷轧钢板箱门上，安装时不需要在门板上做复杂的沉台加工，仅需冲切对应直径的圆形安装孔，将锁体从门板外侧穿入后，通过锁体自带的外螺纹配合锁紧螺母，即可完成锁体在门板上的固定，安装边界对门板加工精度的容忍度较高，适合批量生产的标准机箱使用。锁体的操作端采用扁平式拨杆设计，不需要配套专用钥匙，

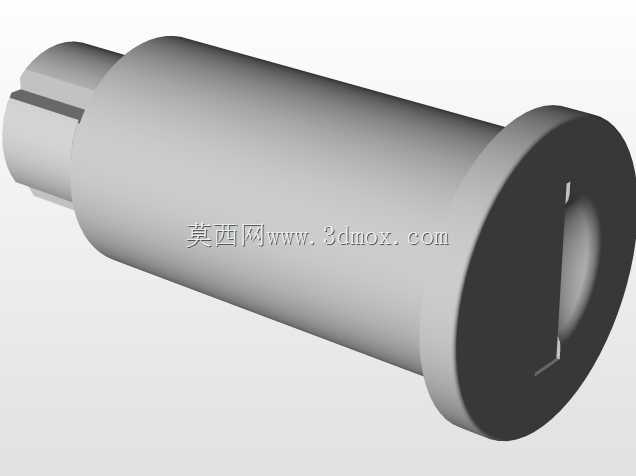

　　直接扳动拨杆旋转90度即可完成锁闭与解锁动作，拨杆的长度经过适配设计，扳动时的力臂长度刚好适合操作人员徒手施力，不会出现力臂过短导致操作费力、或是力臂过长突出箱门表面过多易被磕碰的问题。锁体内部的转轴与锁舌采用联动结构，锁舌为偏心式片状结构，当拨杆处于水平锁闭位置时，锁舌旋转至门板后侧的锁扣位置，通过锁舌与门板内侧的压紧力实现箱门的锁紧，锁舌的压紧行程经过合理设计，既可以保证锁闭后箱门与箱体密封条之间有足够的压缩量，满足IP54左右的基础防护要求，又不会因为行程过大导致锁闭时拨杆扳动阻力过大。锁体与门板接触的位置带有一体式的橡胶密封垫圈，当锁体通过螺母锁紧在门板上时，垫圈会被压缩填充锁体与门板安装孔之间的缝隙，避免户外使用时雨水、

　　灰尘从安装缝隙进入箱体内部，适配户外通信机柜、路边设备箱的户外使用需求。从结构设计的细节来看，锁体的转轴部位设置了径向的阻尼结构，在设备运输、长期振动的使用场景下，不会因为车辆通行、设备运行产生的振动导致拨杆自行转动解锁，避免了无钥匙锁具容易意外松脱的问题；锁舌的安装位置可以根据门板与箱体锁扣的实际间隙做小幅调整，适配不同厚度的密封条压缩量需求，不需要针对不同箱门重新开模制作锁体，降低了配件的备货种类。这类锁具的整体外形尺寸紧凑，锁体突出门板外侧的高度控制在15mm以内，不会在箱门表面形成过大的突出结构，在设备并排安装、通道空间狭窄的场景下，不会因为锁具突出刮擦过往人员或是相邻设备。相较于需要配套钥匙的圆柱锁，

　　这种拨杆式转舌锁的操作效率更高，在需要频繁启闭检修的设备舱、工具储物箱场景下，操作人员不需要寻找钥匙，直接扳动拨杆即可开门，大幅提升日常检修的操作效率；同时锁体的所有活动部件都内置在锁体外壳内部，没有外露的弹簧、销轴等小零件，长期使用过程中不会出现零件脱落、锈蚀卡滞的问题，适合在工厂车间、户外场站这类维护条件有限的场景下长期使用。在建模过程中，锁体的外螺纹、拨杆的圆角过渡、锁舌的偏心角度都按照实际五金件的加工公差做了对应预留，安装孔位的尺寸、锁紧螺母的配合尺寸都符合现有五金配件的通用标准，设计完成的结构可以直接对接钣金加工流程，不需要额外调整安装尺寸即可适配市面上多数标准小型机箱的锁具安装位，也可以根据实际使用需求更换不同长度的锁舌，适配不同厚度的箱门间隙。
