Ba9s规格28V多色NVG兼容指示LED灯

　　这款Ba9s接口的LED指示灯，核心适配28V直流供电场景，在特种车辆、机载设备、工业控制柜的信号指示回路中有着广泛应用，尤其是带NVG兼容属性的版本，可满足夜视作业环境下的低眩光指示需求，不会对夜视观测设备造成过曝干扰。从结构设计来看，整体采用Ba9s标准卡口式灯头，也就是行业内常说的小 bayonet 单触点灯座，安装时对准灯座卡槽推入后旋转约90度即可完成卡紧固定，底部中心为正极接触点，金属灯壳本体作为负极回路，和传统同规格白炽指示灯泡的安装尺寸完全兼容，可直接替换原有老旧灯泡，无需改动设备上的灯座结构，替换成本极低。

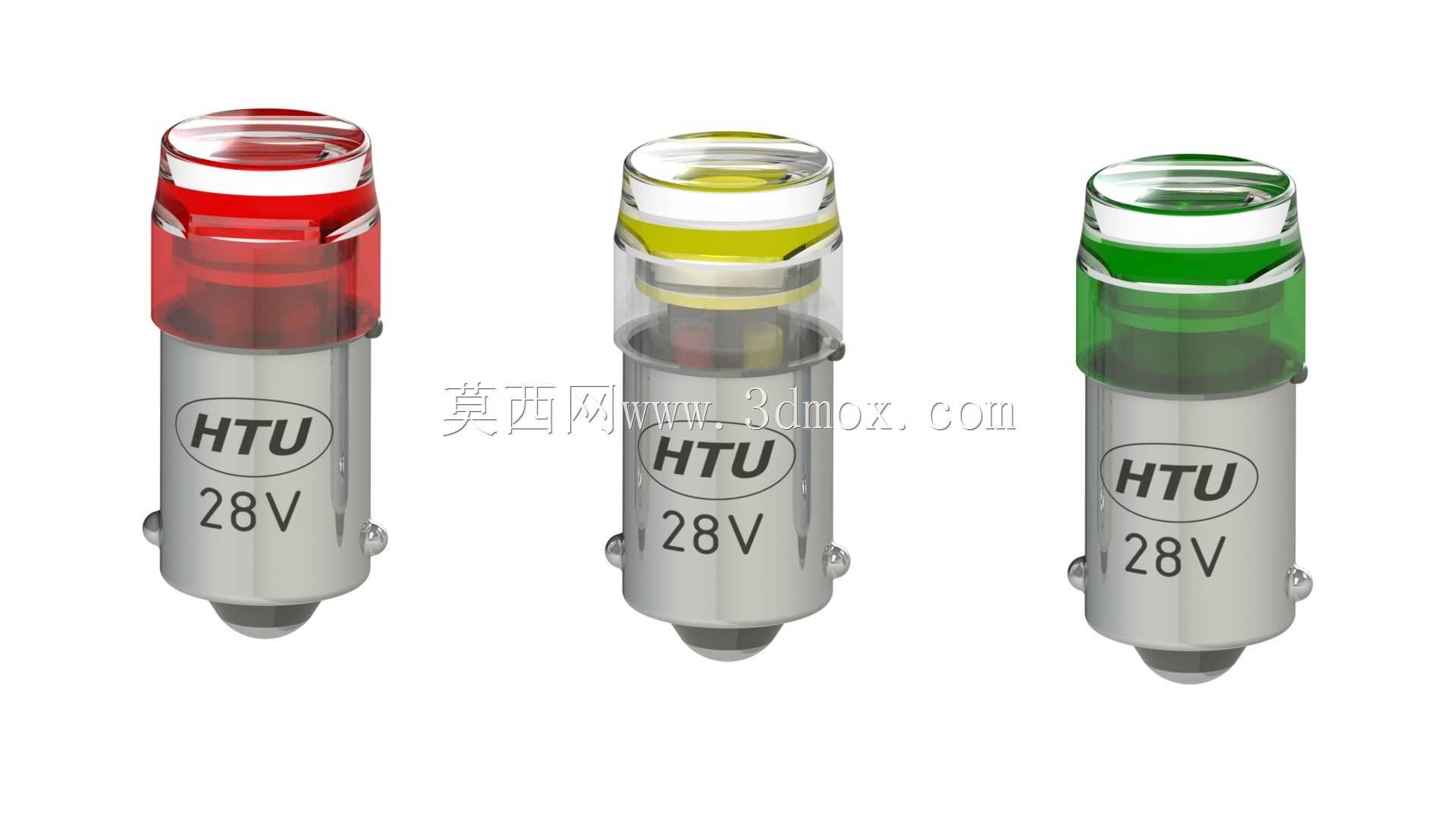

　　灯体下半部分为金属壳体，表面做了钝化防锈处理，壳体上印刷的参数标识清晰，可直接识别额定电压参数，避免安装时出现电压错配的问题。金属壳体两侧对称布置的弹性卡凸，是实现快速安装的核心结构，卡凸的突出高度、倒角角度都经过匹配设计，既能保证卡入后连接可靠，在车辆振动、设备长期运行的工况下不会出现松脱掉灯的问题，又能在更换时用较小的力即可旋转取出，不会出现卡滞过紧难以拆卸的情况。灯体上部的透光罩分红、黄、绿三种常规指示颜色，分别对应故障告警、状态预警、正常运行三类常见的信号指示逻辑，透光罩采用耐高低温的透明工程材质，内部做了匀光结构设计，LED光源发出的光线经过匀光层扩散后，从外部观察不会出现明显的灯珠光斑，指示面的亮度均匀性更好，大角度观测时也能清晰识别灯的亮灭状态。

　　从电路设计层面，灯体内部集成了恒流驱动电路，可在28V额定电压上下一定波动范围内保持输出电流稳定，不会因为供电电压的小幅波动出现灯光闪烁、亮度骤变的问题，同时驱动板自带反接保护，安装时即使正负极意外接反，也不会烧毁LED灯珠，只会出现不亮的状态，调整接线后即可正常工作，大幅降低了现场安装的容错成本。针对NVG兼容的设计要求，这款灯的透光罩添加了特定的光谱过滤层，点亮时发出的光线波长被限制在夜视设备不敏感的区间内，在需要开启夜视仪作业的场景中，指示灯的光线不会在夜视画面中形成大面积光晕，既可以让裸眼操作人员清晰识别指示状态，又不会干扰夜视观测作业，这一特性让它在特种作业装备、夜间勤务设备上的适配性远高于普通LED指示灯。

　　在安装边界尺寸上，这款灯的整体长度、最大外径完全符合Ba9s指示灯的通用尺寸规范，可适配所有标准Ba9s灯座的安装开孔，不管是嵌入式安装在设备面板上，还是安装在设备内部的指示灯座上，都不会出现尺寸干涉的问题。灯体的金属外壳和内部电路之间做了绝缘隔离处理，即使金属外壳和设备的金属机架直接接触，也不会出现短路漏电的问题，满足工业设备、车载装备的电气安全要求。透光罩和金属壳体之间采用超声波焊接工艺密封，可达到基础的防尘防泼溅等级，在有少量粉尘、偶尔溅水的设备舱内使用时，不会因为水汽、粉尘进入灯体内部造成电路故障，使用寿命远高于传统的白炽指示灯，功耗也仅为同亮度白炽灯的十分之一左右，长期运行时的能耗更低，发热更小，不会因为灯体长期发热造成周边塑料件老化加速的问题。

　　在实际选型应用中，红色款多用于设备故障告警、危险状态提示、急停回路状态指示，黄色款多用于预警提示、待机状态、参数超限提醒，绿色款多用于电源接通、设备正常运行、回路导通指示，三种颜色可覆盖绝大多数工业设备、特种装备的信号指示需求。和传统白炽灯相比，这款LED灯的抗振动性能更好，内部没有易碎的玻璃泡壳和易熔断的钨丝，在设备运行振动、车辆行驶颠簸的工况下，不会出现灯丝震断、泡壳碎裂的问题，维护更换周期大幅延长，尤其适合维护不便的野外作业设备、长期连续运行的工业控制柜使用。建模过程中对灯体的每一处结构细节都做了还原，包括卡凸的弧度、透光罩的分层结构、壳体上的标识印刷位置、底部触点的圆弧形状，可直接用于设备面板装配仿真、维护培训演示、产品手册配图等场景，装配仿真时可直接匹配标准Ba9s灯座模型，验证安装间隙、旋转卡接的运动过程是否存在干涉。
