球磨机耳轴现场修复便携式车削装置

　　在矿山、建材、火电等行业的磨矿生产环节，球磨机作为核心粉磨设备长期处于重载、连续运转工况，其出料端与进料端的耳轴轴颈，会因长期承受筒体、衬板、研磨介质与物料的交变载荷，加上润滑脂老化、密封失效后混入硬质矿尘，出现不均匀磨损、椭圆度超差、表面拉沟等失效问题。传统修复方案需要将重达数十吨的端盖整体拆卸，运输至机加工车间完成车削修复后再回装，整个流程动辄需要十几天的停机周期，不仅会产生大额的吊装、运输费用，还会因生产线停摆造成远超设备修复本身的产能损失，是工矿设备运维领域长期存在的痛点。

　　这套便携式车削装置，正是针对球磨机耳轴的现场原位修复需求开发的专用加工设备，无需拆卸磨机端盖，可直接在设备安装现场完成磨损轴颈的车削加工作业，能够适配加工直径达2m、轴向磨损长度900mm的耳轴修复场景。整套装置采用分体式模块化结构设计，所有组成部件均可通过人工搬运至磨机作业平台，无需大型吊装设备配合，大幅降低现场施工的准备门槛。

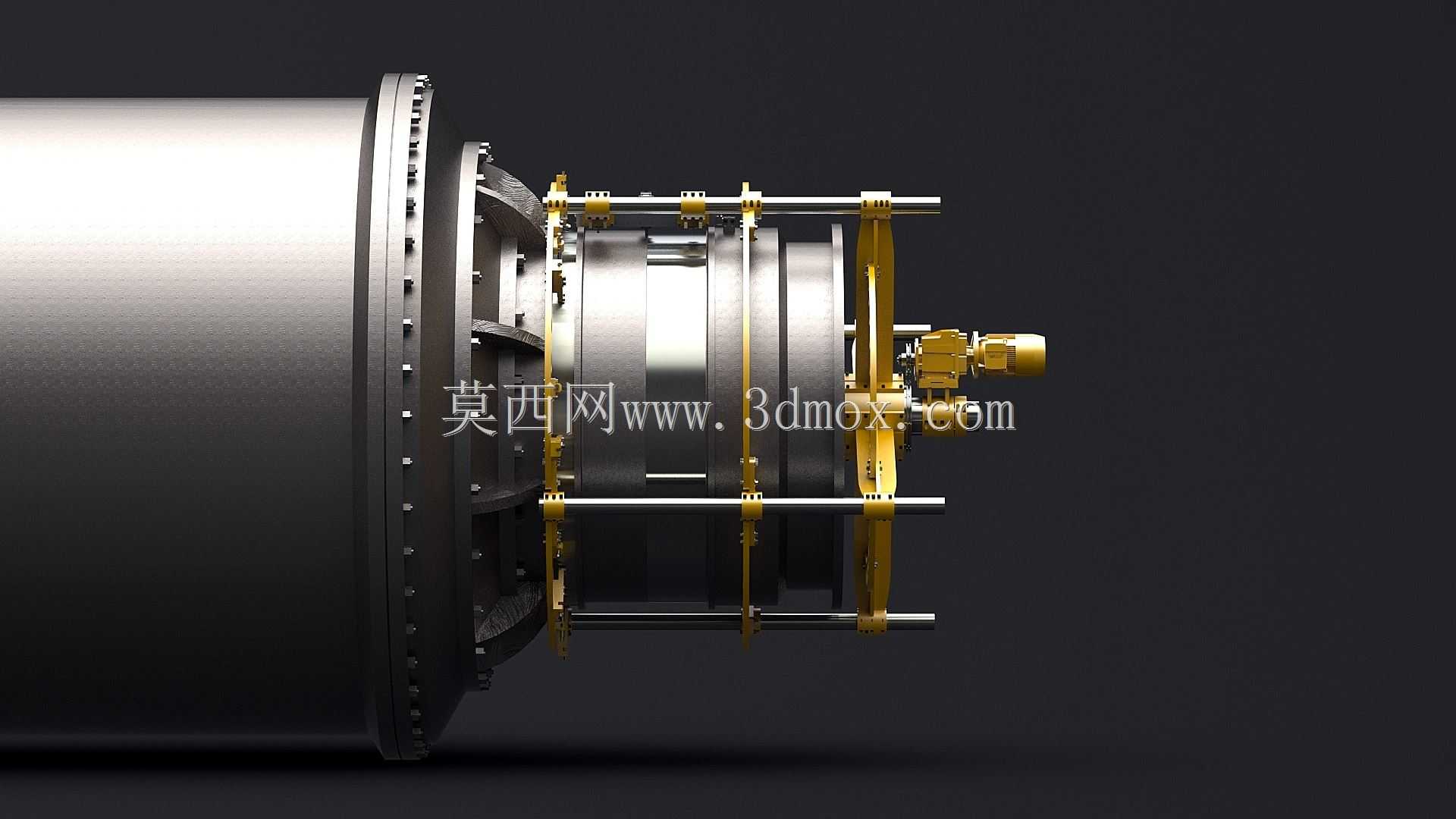

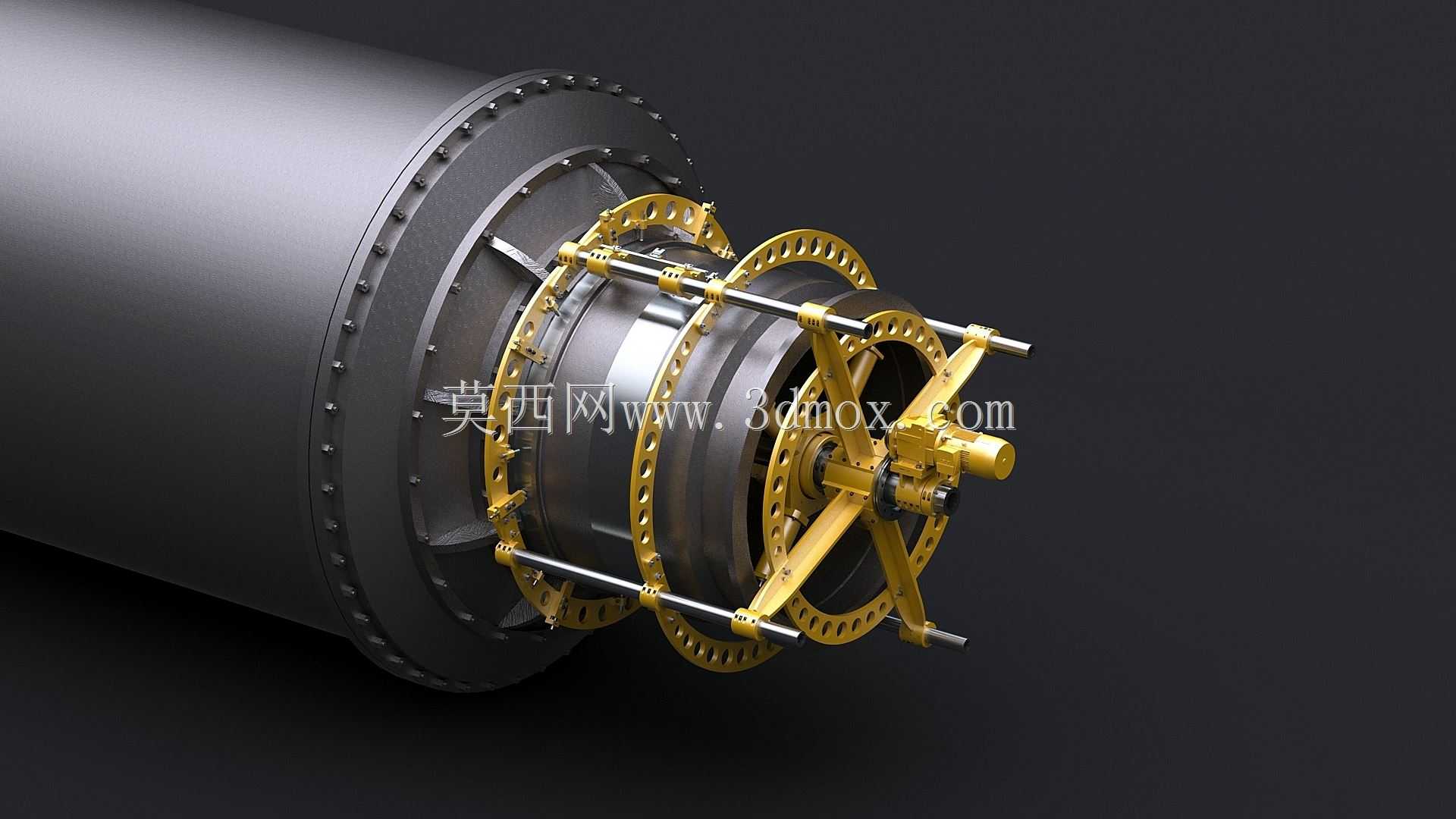

　　从结构设计逻辑来看，整套装置以磨机自身的耳轴中心为定位基准，通过周向均布的可调式支撑臂将环形安装基座固定在磨机端盖的法兰端面，支撑臂上设置多组微调螺栓，可在安装过程中调整基座的同轴度，保证旋转加工轴线与耳轴原设计轴线的重合度，避免修复后轴颈出现偏心，影响后续轴承装配的运行精度。环形基座上集成了周向进给导轨，刀架滑台可沿导轨完成整周回转进给，同时刀架自身配备轴向进给机构，可沿耳轴的轴向方向调整走刀行程，覆盖900mm长度范围内的磨损区域加工需求。

　　为了适配现场复杂的工况条件，装置的主驱动采用可变频调速的动力单元，可根据耳轴的材质、磨损量、刀具材质灵活调整切削线速度，无论是铸钢材质的耳轴基体，还是表面堆焊后的耐磨层，都能匹配合理的切削参数，保证加工表面的粗糙度与尺寸精度。刀架部分配备可微调的进刀机构，最小进刀刻度可达0.02mm，能够满足轴颈尺寸公差的修复要求，加工后的轴颈圆度、圆柱度可达到后续轴承装配的精度标准，无需额外的磨削工序即可完成修复作业。

　　在安装边界的设计上，整套装置充分考虑了不同规格球磨机的端盖结构差异，周向支撑臂的长度可在一定范围内调节，适配不同直径的端盖法兰安装面，支撑臂与端盖接触面配备防滑减震垫，避免切削过程中装置出现位移或振动，影响加工表面质量。装置的整体径向安装尺寸控制在合理范围内，不会与磨机周边的基础、进料溜槽、轴承座等固定部件产生干涉，现场安装时仅需清理端盖法兰面的杂物、锈层即可完成固定，无需对原有设备结构做任何改动。

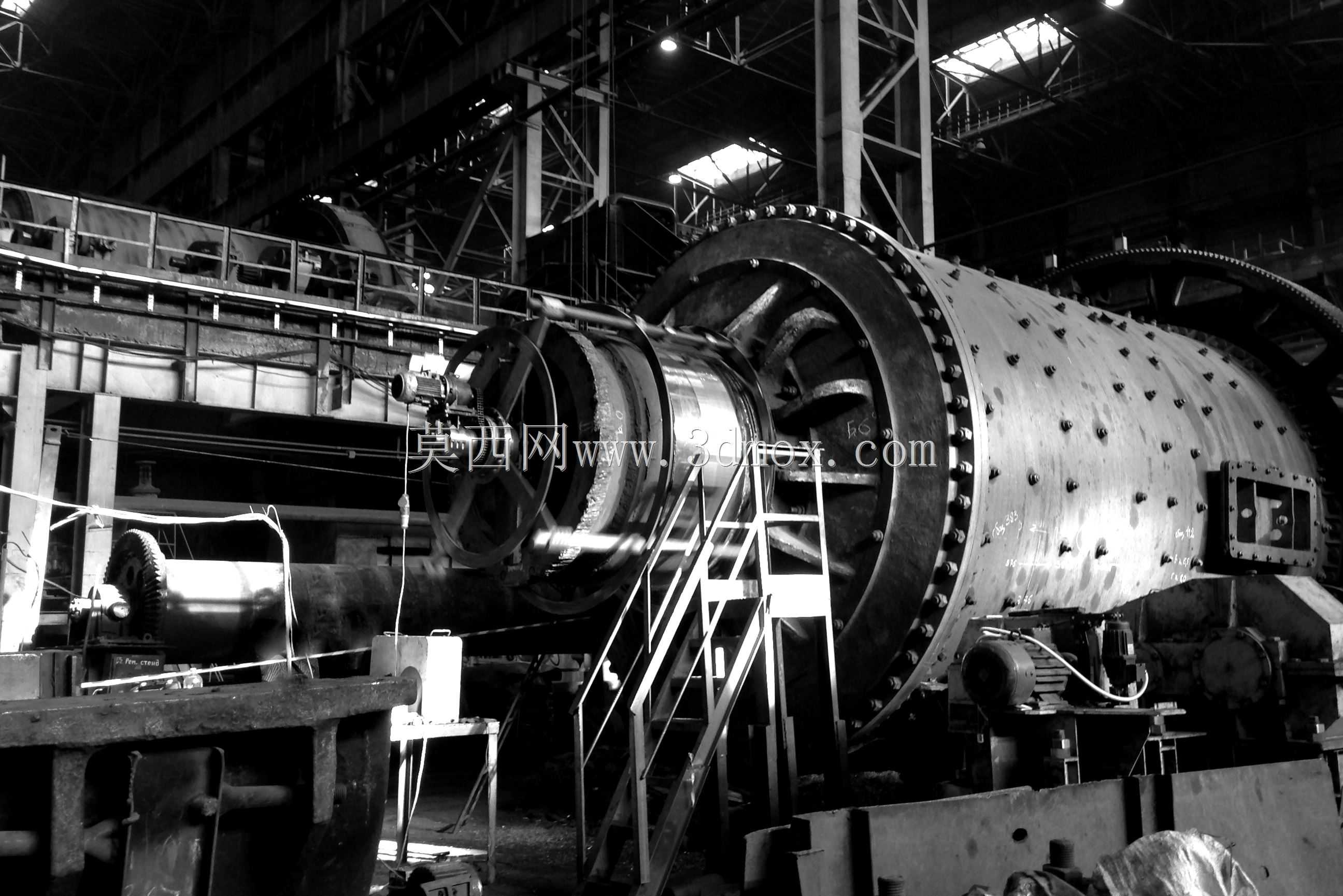

　　实际作业过程中，该装置可完成磨损轴颈的外圆车削、堆焊层表面加工、轴颈止口修复等多种加工内容，修复后的耳轴尺寸可完全匹配原有轴承的装配要求，配合合理的润滑密封改造，可大幅延长耳轴的后续使用寿命。相较于传统的离线机加工修复方案，现场车削修复的作业周期可压缩至2-3天，大幅降低停机损失，同时省去了大部件拆卸、运输、二次安装对位的成本，尤其适用于地处偏远、大型吊装设备进场困难的矿山生产现场。

　　从建模细节来看，整套装置的周向定位环、支撑臂、刀架滑台、进给丝杠、传动齿轮等部件均按照实际加工装配关系完成建模，各运动部件的配合间隙、行程范围都做了准确还原，可直接用于装置的结构优化、加工出图以及现场施工的方案模拟，帮助技术人员提前预判安装过程中可能出现的干涉问题，优化现场施工的流程排布。
