便携式多姿态铣齿加工设备结构设计

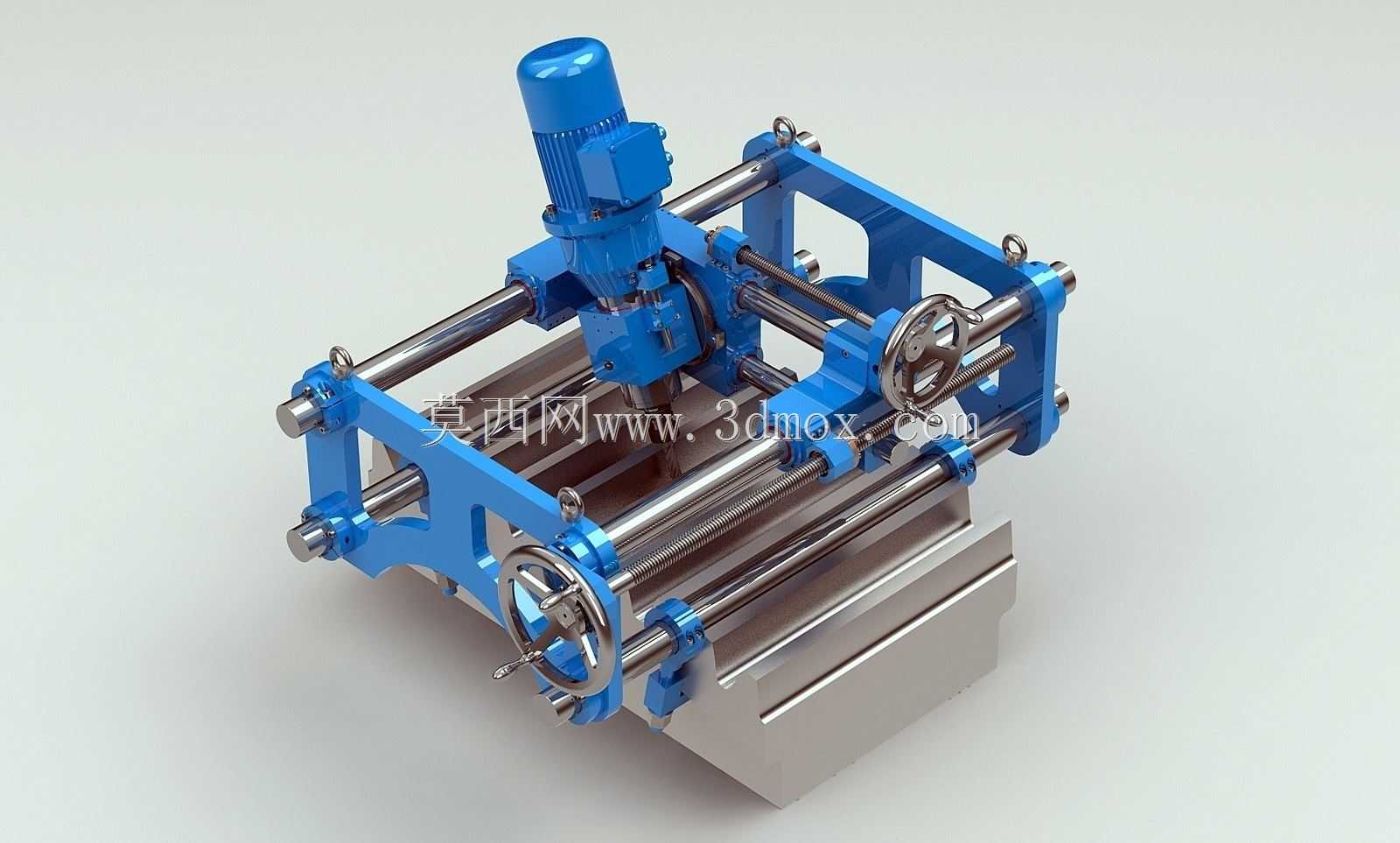

　　在重型装备运维、大型构件现场修配的场景中，传统固定式机床受限于工件尺寸、安装转运成本，往往难以完成轴类零件的齿形修复、键槽补加工、平面铣削等作业，这款便携式铣齿设备正是针对这类现场加工痛点开发的专用切削装备。从结构布局来看，设备采用分体式框架承载设计，主体支撑框架为高强度铸钢拼焊结构，通过两组平行布置的淬硬直线光轴作为进给导向基准，光轴两端设置快装锁紧机构，可直接卡装在待加工轴件或构件基准面上，无需额外制作大型安装基础，整套设备可拆解为动力头、框架组件、进给手轮、锁紧附件四个模块，单人即可完成转运与现场组装，适配无起重设备的野外、井下、车间狭窄工位的加工作业需求。动力单元采用立式集成铣削头配置，主轴电机与减速箱直连输出，

　　可适配盘形铣刀、指状铣刀、键槽铣刀等多种切削刀具，主轴转速覆盖低速大扭矩铣齿到高速精铣平面的区间，可完成轴件外齿形铣削、轴上键槽铣削、局部平面铣削、定位孔镗铣等多类加工工序，解决传统现场修配依赖手工打磨、精度无法保证的问题。进给系统采用双轴手动进给结构，横向进给手轮控制铣头沿光轴的轴向移动，垂向进给手轮控制铣削深度，手轮端配备刻度盘，每格进给量对应0.02mm的位移精度，可满足粗铣、半精铣的进给精度要求，框架上设置的多组锁紧旋钮可在进给到位后锁定铣头位置，避免切削过程中产生振动位移，保证加工面的形位公差。设备的安装边界设计充分考虑了现场加工的适配性，框架的开合跨度可通过两端的调节螺杆进行调整，

　　可适配直径80mm到300mm范围的轴类工件装夹，也可通过附加磁吸底座、压板组件固定在大型构件的平面基准上，完成法兰面、结合面的现场铣削修复，整套设备组装后的作业范围覆盖轴向400mm、垂向150mm的加工区间，可满足绝大多数现场修配的加工尺寸需求。从设计思路上，这款设备优先平衡了便携性与刚性需求，框架结构采用筋板加强的箱型截面设计，在控制整体重量的前提下保证切削过程的结构刚性，避免薄壁结构在大切深铣削时产生振颤，导向光轴采用高频淬硬处理，表面硬度达到HRC58以上，长期使用不会出现导向面磨损导致的进给间隙，铣头与滑板的连接部位设置了间隙调整楔块，可在长期使用后补偿导向磨损间隙，维持进给精度。在实际应用场景中，

　　这类设备多用于矿山设备的大型传动轴齿形现场修复、船舶轴系的键槽现场加工、风电塔筒法兰面的现场铣平、重型减速机输出轴的齿形补加工等场景，这类场景下工件往往重达数吨甚至数十吨，转运到固定式机床加工的成本极高、停机周期长，采用便携式铣齿设备可在工件安装原位完成加工作业，大幅缩短设备停机维修时间，降低运维成本。设备的操作逻辑贴合现场作业人员的使用习惯，所有调节旋钮、进给手轮均布置在设备的操作侧，无需绕设备走动即可完成全部进给、锁紧、转速调节操作，切削区域预留了切屑排出空间，可适配干式切削或微量润滑切削工况，无需复杂的冷却管路连接，进一步降低现场使用的配套要求。结构细节上，设备的锁紧机构采用圆弧抱爪设计，与轴类工件接触时为面接触，锁紧后不会损伤工件基准面，抱爪内侧可更换铜质垫片，避免装夹时在工件表面留下压痕，铣头主轴端采用标准ER夹头结构，可快速更换不同直径的刀具，无需专用拆卸工具，适配现场快速换刀的作业需求。整套设备的结构设计充分考虑了三维建模过程中的装配干涉校验，所有运动部件的行程范围均做了限位设计，避免进给超程导致的部件碰撞，框架上的吊环位置经过重心校核，吊装转运时可保持设备水平，不会出现倾斜磕碰。
