NVG兼容BANO45LED指示灯结构设计

　　在各类需要夜视兼容的通讯设备、机载车载终端、工业控制操作台的信号指示场景中，这类带NVG兼容属性的LED指示部件是人机交互链路里不可缺失的一环。不同于普通民用LED指示灯，NVG兼容的设计核心在于控制发光光谱的溢出范围，避免设备运行时的指示光线干扰夜视成像设备的正常工作，确保操作人员在佩戴夜视仪执行任务时，既能清晰识别设备的工作状态指示，又不会因为指示灯的杂散光线造成夜视画面过曝、产生眩光影响作业安全。

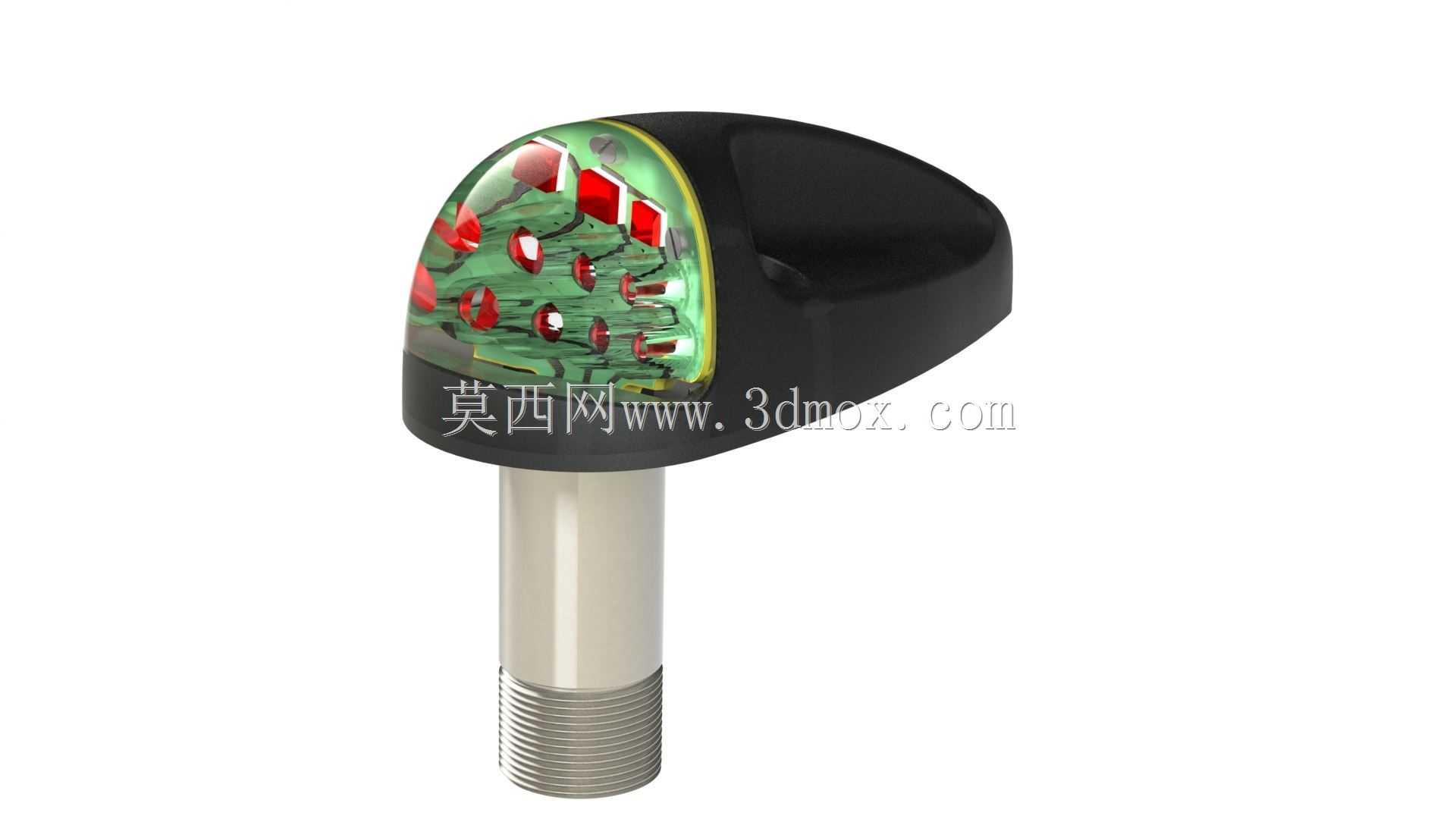

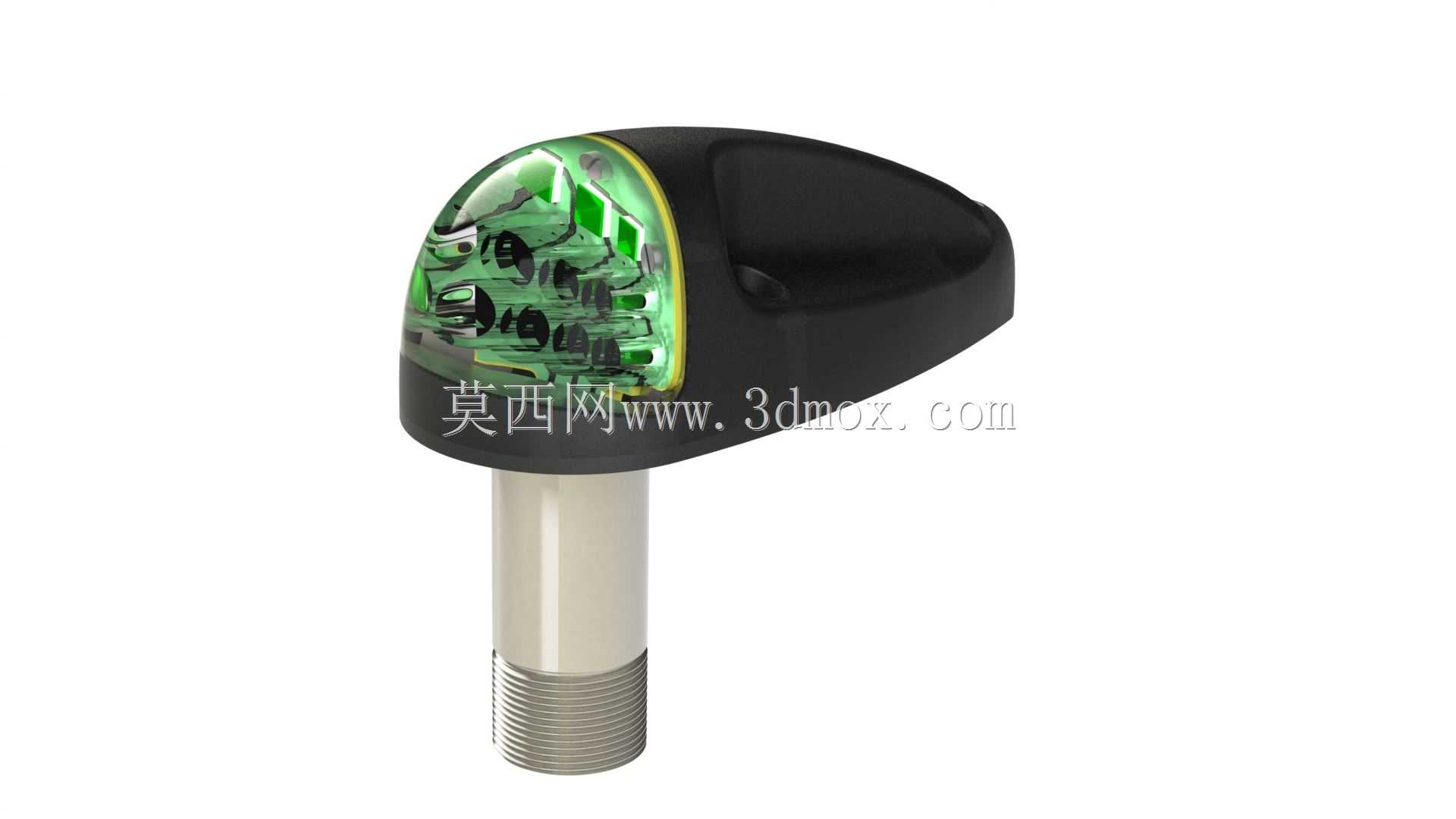

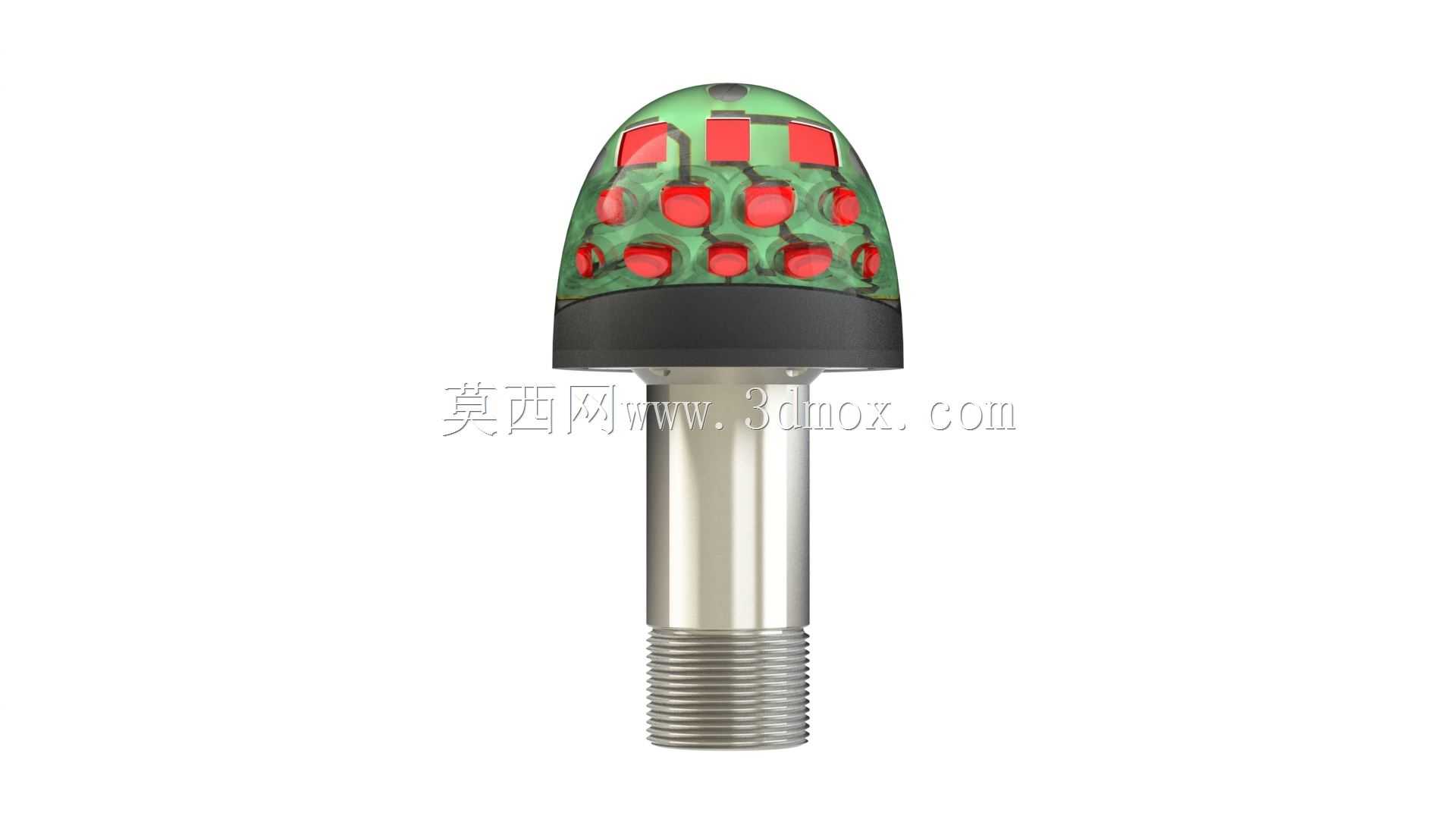

　　从结构设计层面来看，这款BANO45规格的LED部件采用了椭球形透光罩搭配柱状安装基座的整体构型，透光罩部分做了分区的光学纹理处理，绿色发光区域的内壁做了微结构漫反射设计，既可以保证LED芯片发出的光线在正面观察视角下有足够的辨识度，又能控制大角度方向的光线溢散，匹配NVG兼容的光学要求。透光罩边缘的黄色密封胶圈结构，是为了满足设备组装后的IP防护等级需求，在装配状态下可以填充透光罩与黑色外壳基座之间的装配间隙，阻挡粉尘、水汽进入部件内部，保护内部的PCB板与LED发光芯片，适配工业场景、户外机载场景下的复杂使用环境。

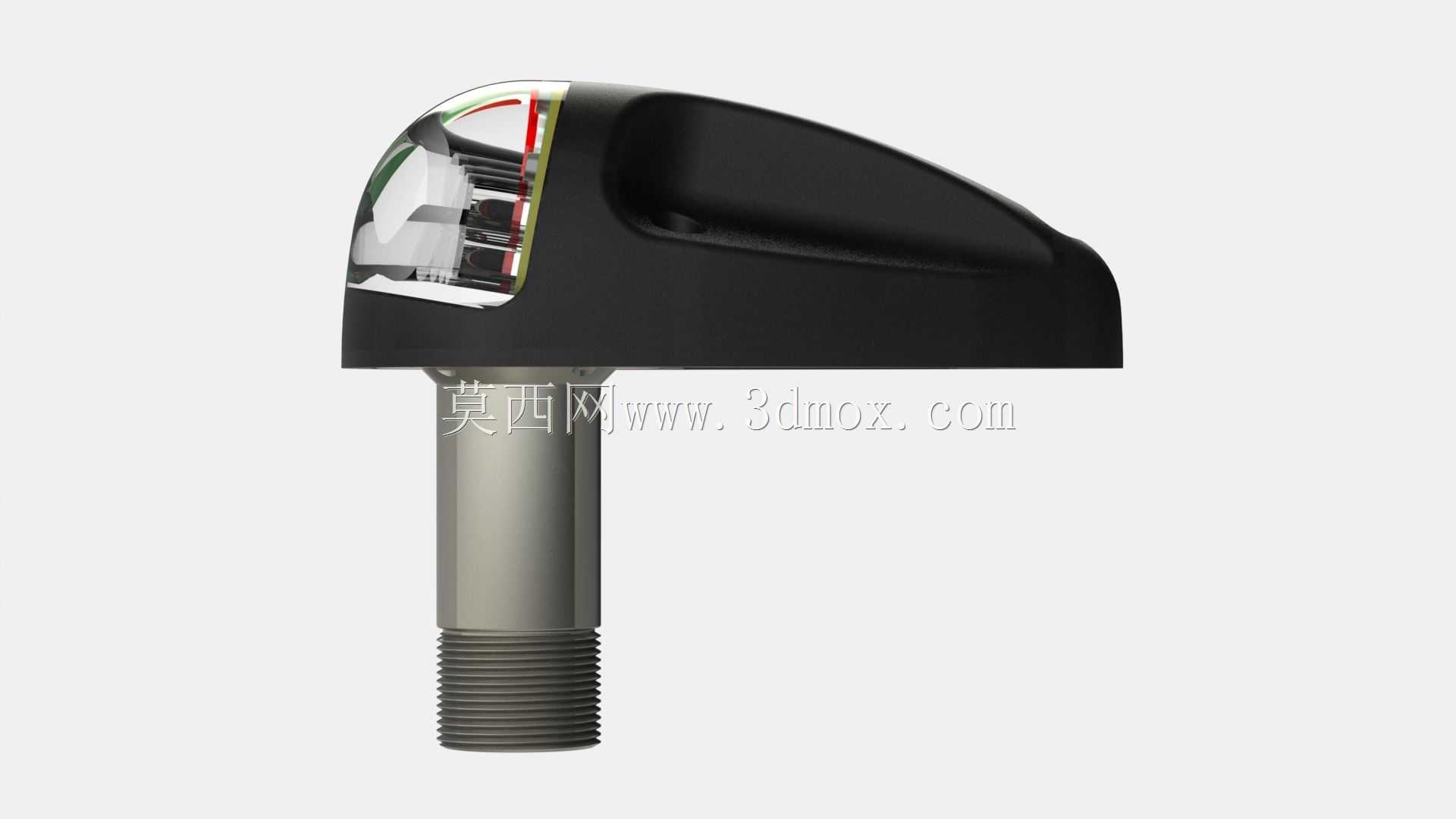

　　安装接口部分采用了标准的外螺纹柱状结构，螺纹段的长度与直径匹配常规面板安装的开孔尺寸，安装时只需要在设备面板上开出对应直径的安装孔，将部件从面板正面插入，从背面使用配套的锁紧螺母拧紧即可完成固定，不需要额外设计复杂的安装支架，能够大幅降低整机装配的工序复杂度。螺纹段上方的光滑圆柱段做了公差配合设计，与面板安装孔的间隙控制在0.1mm以内，既可以保证安装时的插拔顺畅，又能避免装配后出现部件晃动、定位偏移的问题。

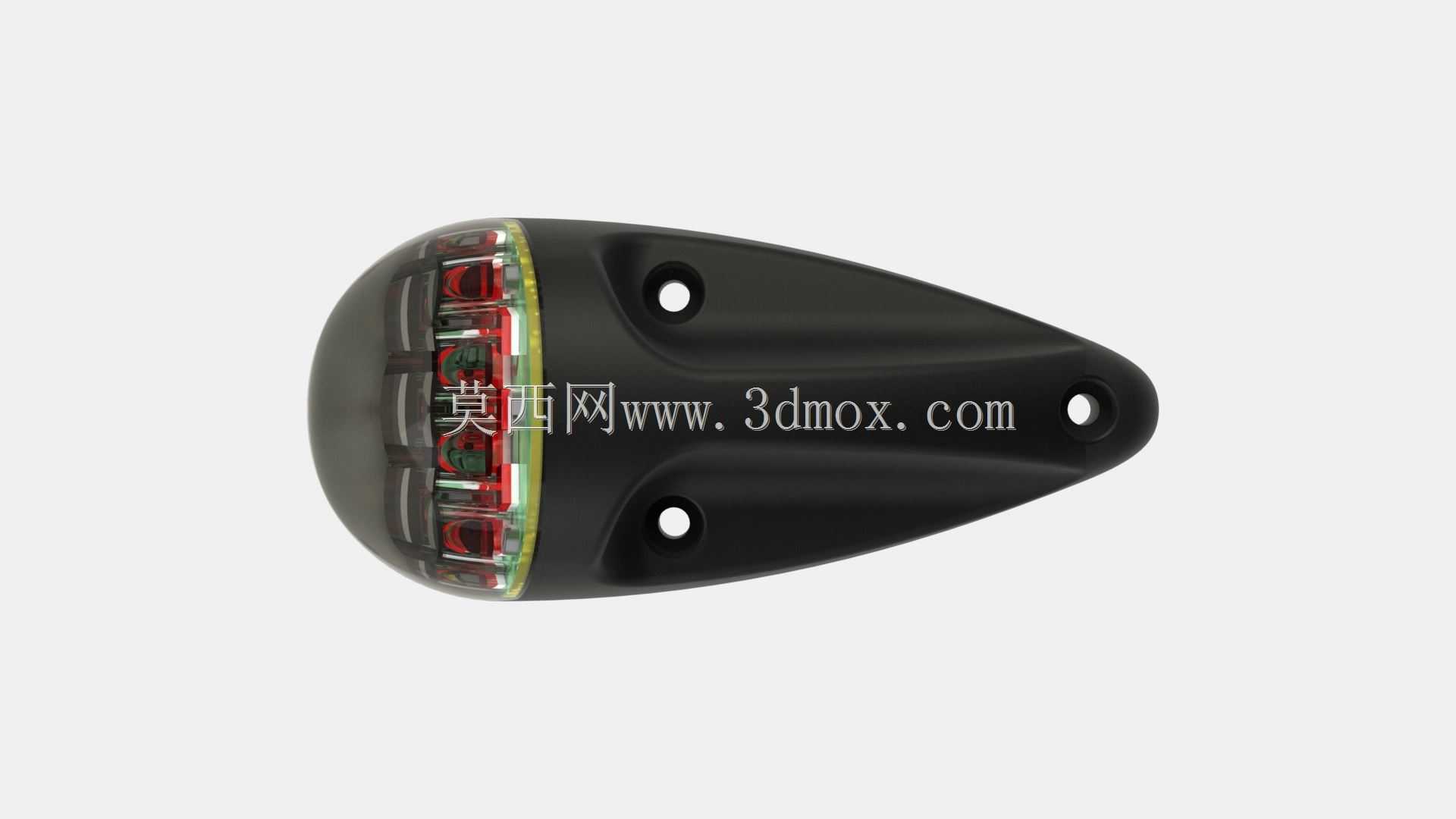

　　外壳部分采用黑色哑光工程塑料材质，表面做了细咬花处理，一方面可以避免环境光线在外壳表面产生镜面反射，干扰操作人员对指示灯发光状态的判断，另一方面哑光材质也不会在夜视环境下产生多余的反光点，进一步适配NVG使用场景的要求。内部的LED发光模组采用模块化设计，发光芯片焊接在小型PCB板上，通过引脚穿过基座中心的通孔与设备内部的驱动电路连接，装配时可以直接将模组从基座尾部推入，通过卡扣结构固定在基座内部，不需要额外打胶固定，后续维护更换时只需要拔出旧模组替换新件即可，降低了后期运维的成本。

　　在实际选型应用中，这类指示灯通常被布置在通讯设备的面板正面、操控台的功能按键旁、机载设备的状态显示区域，用来指示设备的电源通断、信号连接状态、故障告警等不同的工作状态，绿色发光通常对应正常运行、链路连通的状态提示。设计过程中需要重点把控透光罩的光学透过率参数，既要保证可见光波段的光线能够正常透出供人眼识别，又要过滤掉夜视仪敏感波段的多余光线，这部分的光学仿真需要结合LED芯片的发光光谱曲线反复调整透光罩的材质配方，添加对应的光谱吸收剂，才能最终满足NVG兼容的严苛要求。

　　从安装边界尺寸来看，椭球形头部的最大外径控制在常规面板指示灯的通用尺寸范围内，不会占用过多的面板布局空间，相邻两个同规格指示灯的安装中心距可以控制在18mm左右，能够适配高密度布置的面板设计需求。尾部的接线引脚长度预留了足够的焊接空间，即使面板后方有2-3mm厚度的绝缘衬板，也不会影响引脚与内部电路板的焊接连接，引脚的直径采用标准接插件的通用尺寸，也可以配套对应的接插件端子实现快插连接，适配不同设备的装配工艺要求。

　　在结构强度设计上，透光罩采用耐冲击的透明工程塑料材质，能够承受1米高度跌落的冲击不出现开裂，外壳部分的壁厚设计均匀，避免注塑成型时出现缩痕、应力集中的问题，螺纹部分的牙型做了圆角处理，装配锁紧螺母时不会出现滑牙、开裂的情况，能够满足工业级设备的可靠性测试要求。整体部件的重量控制在极轻的水平，即使在对重量敏感的机载、便携通讯设备上使用，也不会给整机带来额外的重量负担，符合便携类通讯设备的轻量化设计趋势。
