MF6规格28V夜视兼容三色指示LED灯

　　这款MF6规格的28V NVG兼容LED指示灯，核心适配机载、车载通讯设备面板、操控台信号指示场景，在夜视兼容要求的作业环境中，可在不干扰夜视成像设备工作的前提下，提供清晰的红、黄、绿三色状态信号输出，解决传统钨丝指示灯发热量大、寿命短、夜视环境下易产生光晕干扰夜视器材的痛点。从实际使用场景来看，这类指示灯大量应用在需要夜间低照度作业的通讯操控面板、机载设备告警位、车载电台状态指示区，操作人员佩戴夜视镜作业时，灯珠的发光光谱经过特殊调校，不会在夜视仪画面中形成过曝光斑，避免干扰操作人员对周边环境的态势感知，同时在日间常规光照环境下，灯珠的发光亮度足够穿透面板透光罩，在强光下也能清晰辨识设备状态。

　　设计过程中首先锁定了Ba9s标准卡口安装尺寸，安装底座直径6mm，整体灯体总长控制在18mm以内，可直接适配原有传统MF6规格钨丝指示灯的安装孔位，无需对设备面板进行二次改孔，替换时直接卡入即可完成安装，兼容现有设备的灯座触点结构，正负极适配28V直流供电回路，内置恒流驱动电路，可在22V-30V的电压波动范围内保持稳定发光，不会因为车载、机载供电系统的电压瞬变出现频闪或者烧毁的问题。灯体上部的透光罩采用分色注塑工艺，红、黄、绿三色分别对应不同的状态指示需求，红色对应故障、告警类信号，黄色对应待机、预警类信号，绿色对应正常运行、通路类信号，透光罩表面做了微磨砂漫反射处理，避免光线直射人眼产生眩目，同时保证发光角度覆盖120度范围，操作人员在面板侧方45度视角下也能清晰识别灯的亮灭状态。

　　灯体中部的金属外壳采用304不锈钢车削加工，表面做哑光钝化处理，不会在设备内部产生反光干扰，同时金属外壳直接和灯座金属部分接触，可将LED发光产生的少量热量通过灯座传导到设备面板上，提升散热效率，延长LED的使用寿命，底部的接触电极采用镀金处理，避免长期使用后触点氧化产生接触不良的问题，适配长期在高低温、高湿环境下作业的通讯设备使用需求。在NVG兼容设计上，这款灯的发光波段严格避开夜视仪的敏感响应区间，发光光谱集中在人眼敏感但夜视器材低响应的波段，夜间低照度环境下点亮时，既可以让裸眼清晰识别信号，又不会在夜视成像画面中形成溢出的亮斑，不会遮盖周边的仪表显示内容，这一特性对于需要佩戴夜视装备执行任务的通讯作业场景尤为重要，传统指示灯在夜视环境下点亮时，往往会在夜视仪中形成大面积光晕，导致操作人员无法看清周边的仪表和环境参数，存在极大的安全隐患。

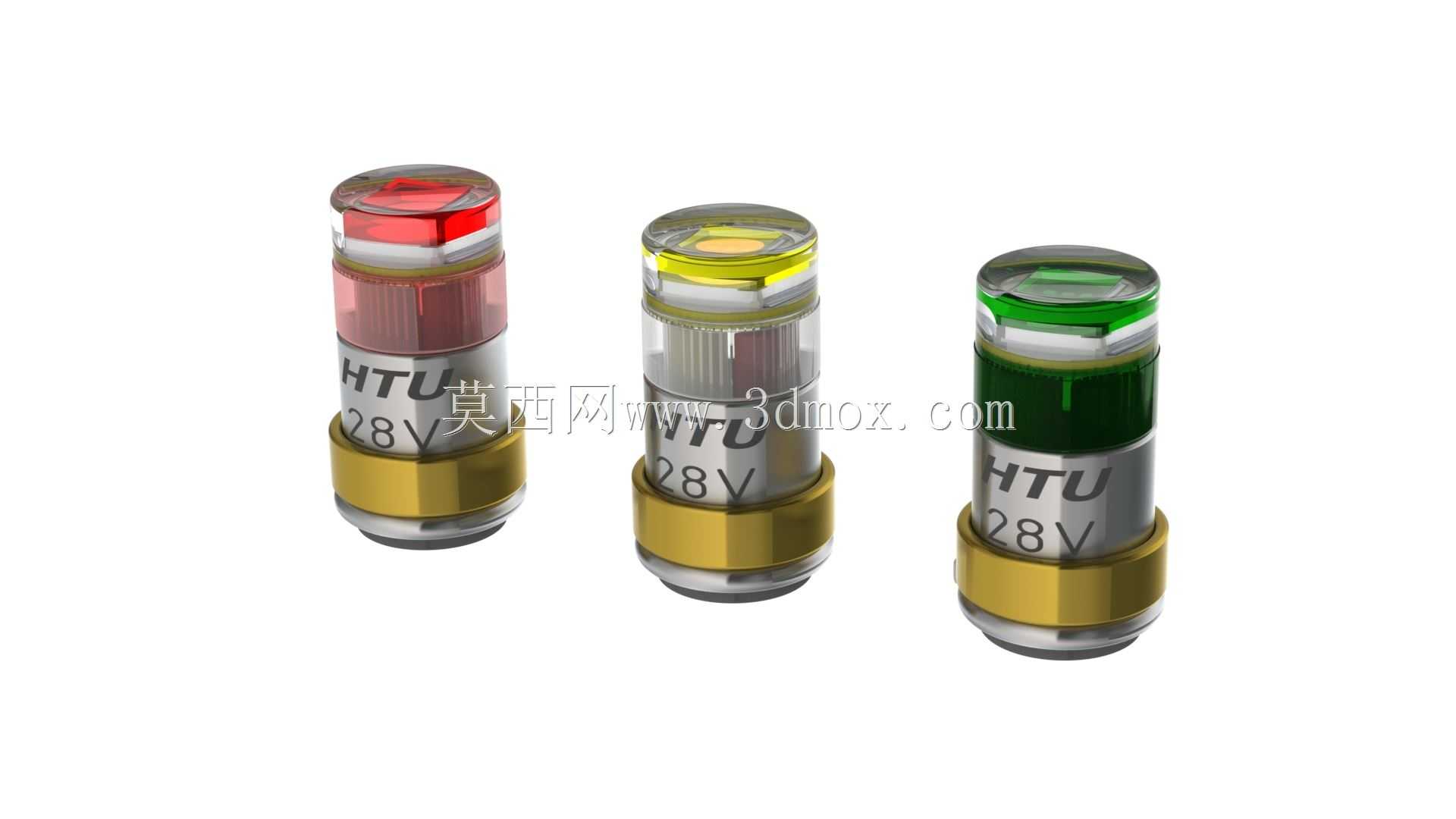

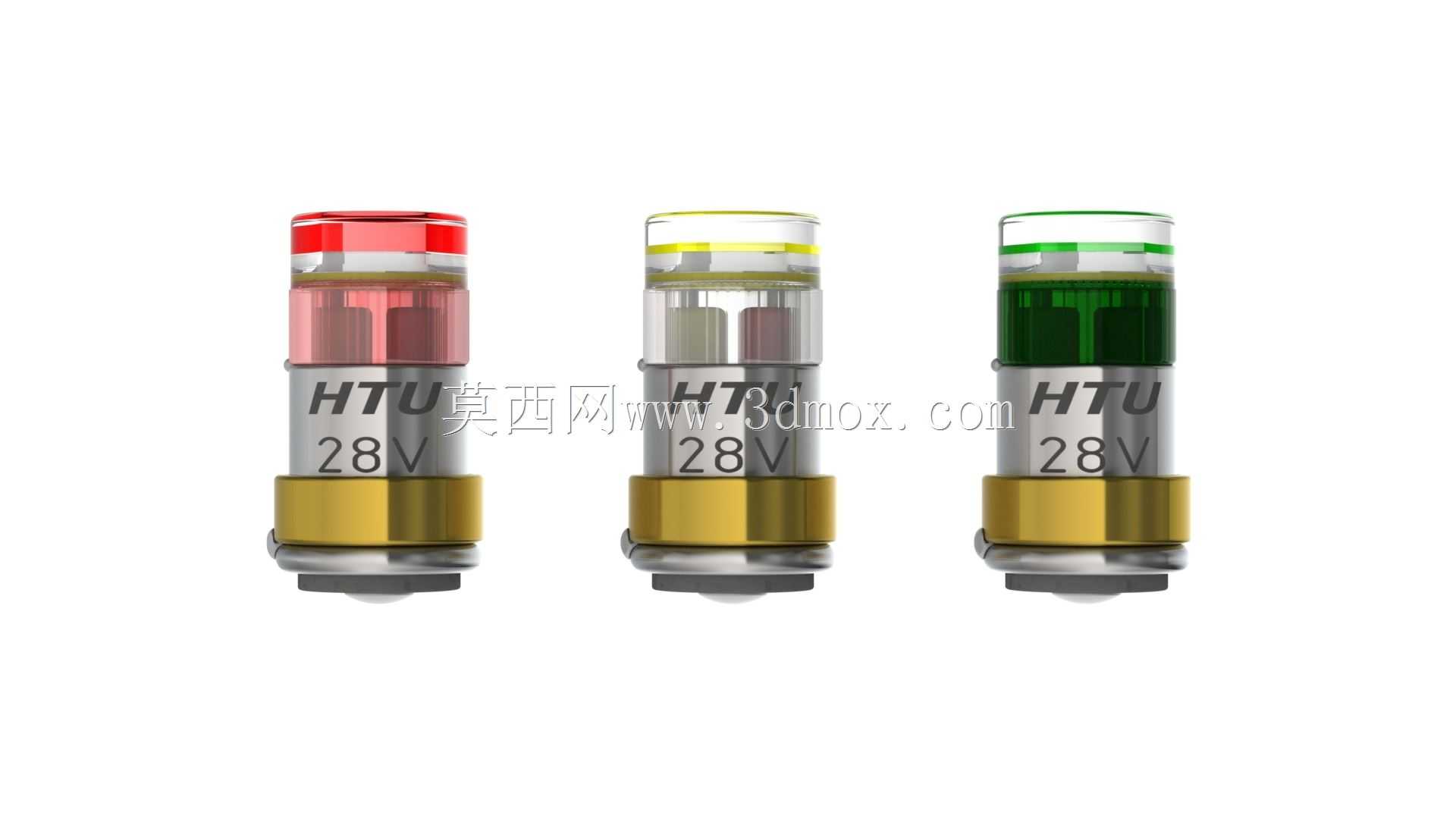

　　建模过程中严格按照实物的装配公差进行尺寸匹配，金属外壳和上下透光罩、底座的配合间隙控制在0.05mm以内，还原了卡口底座的卡槽结构，安装时旋转30度即可卡紧在灯座内，不会因为设备振动出现松脱掉落的问题。灯体内部的LED发光元件、恒流电路板的布局也按照实际产品的结构进行还原，可直接用于设备面板的装配干涉检查，在通讯设备整机结构设计阶段，可直接调用该模型进行面板布局验证，检查灯体突出面板的高度是否符合操控安全要求，确认灯座后方的接线空间是否足够，避免后期打样时出现安装干涉的问题。三色灯的外观分色也按照实际产品的配色进行还原，红、黄、绿三色透光罩的透明度、金属外壳的哑光质感、底部黄铜触点的金属质感都做了对应呈现，可直接用于产品渲染、方案展示场景，无需额外调整材质参数。

　　从选型适配角度来说，这款指示灯可直接替换原有同规格的钨丝指示灯，功耗仅为传统钨丝灯的1/10，工作时灯体表面温度不超过40摄氏度，长期点亮也不会出现烫坏面板透光罩、烤化接线绝缘层的问题，平均无故障工作时间远超传统钨丝灯，可大幅降低设备后期的维护更换成本，尤其适合在维护不便的野外作业通讯设备、机载通讯设备上使用。安装时无需额外加装限流电阻，内置的恒流电路可直接适配28V直流供电回路，接线时只需区分正负极即可正常工作，反向接电时也不会烧毁灯珠，具备反向电压保护功能，可承受短时的反向电压冲击，适配复杂的车载、机载供电环境。
