立式单缸振荡蒸汽机结构设计

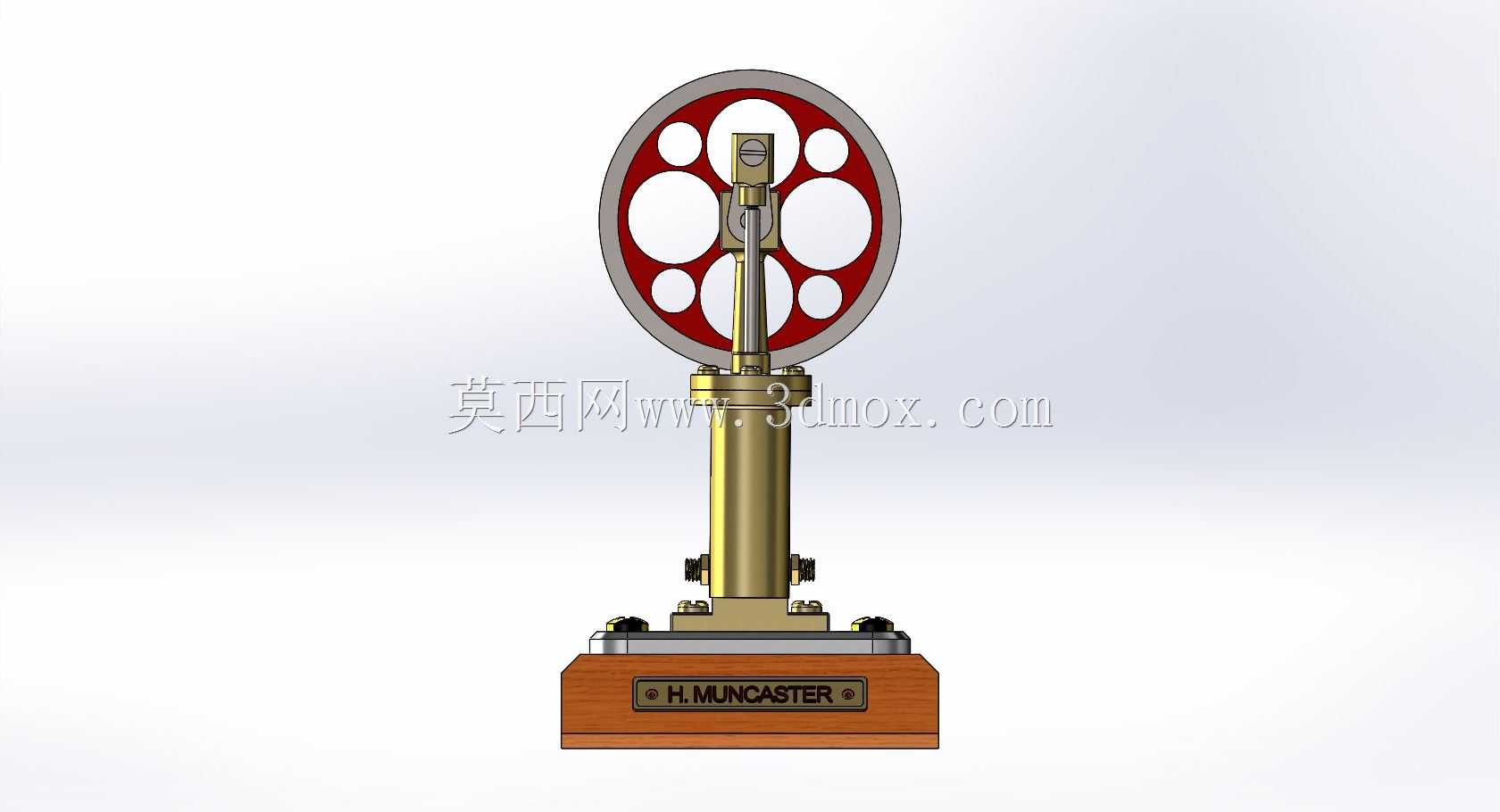

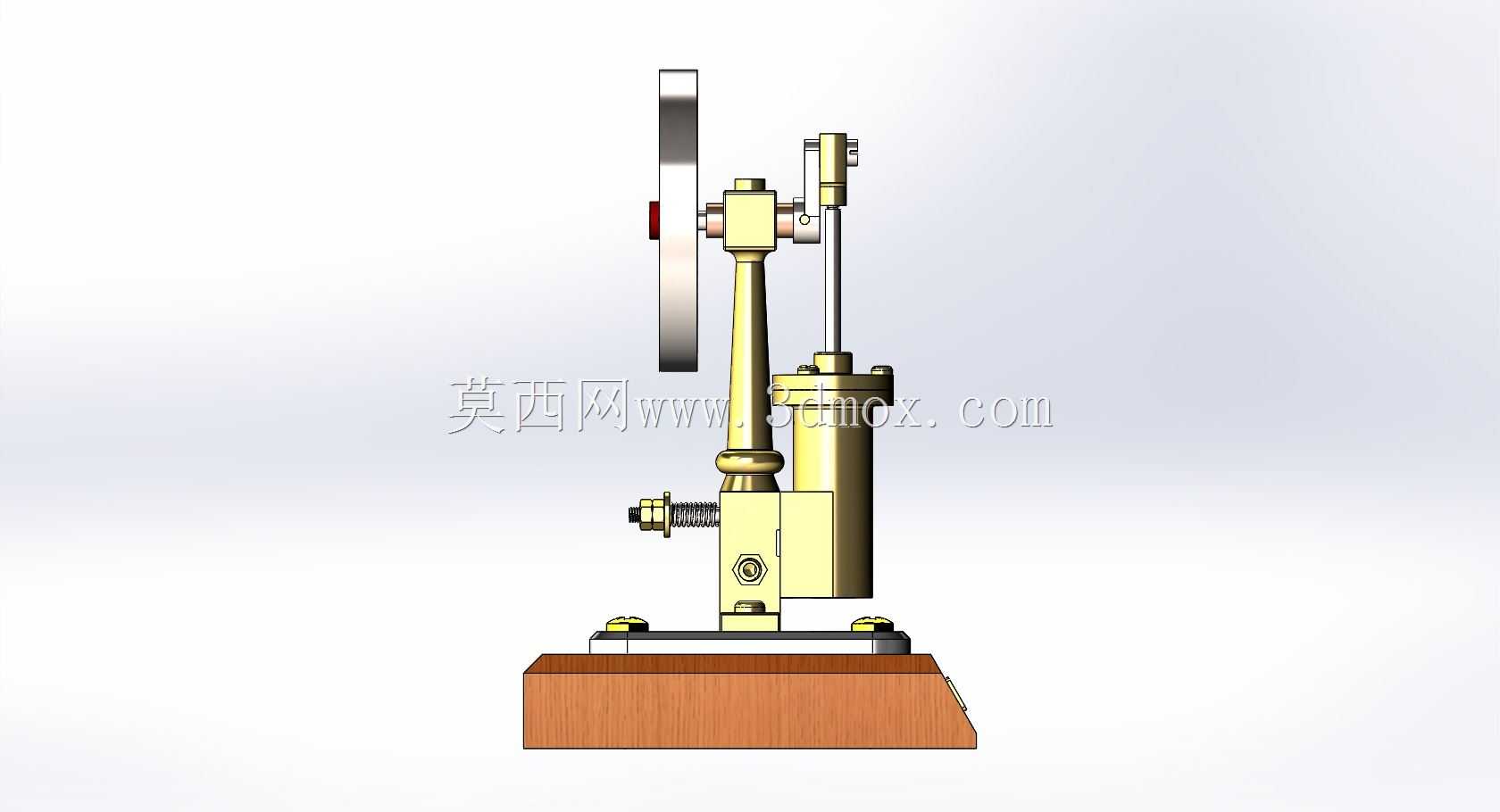

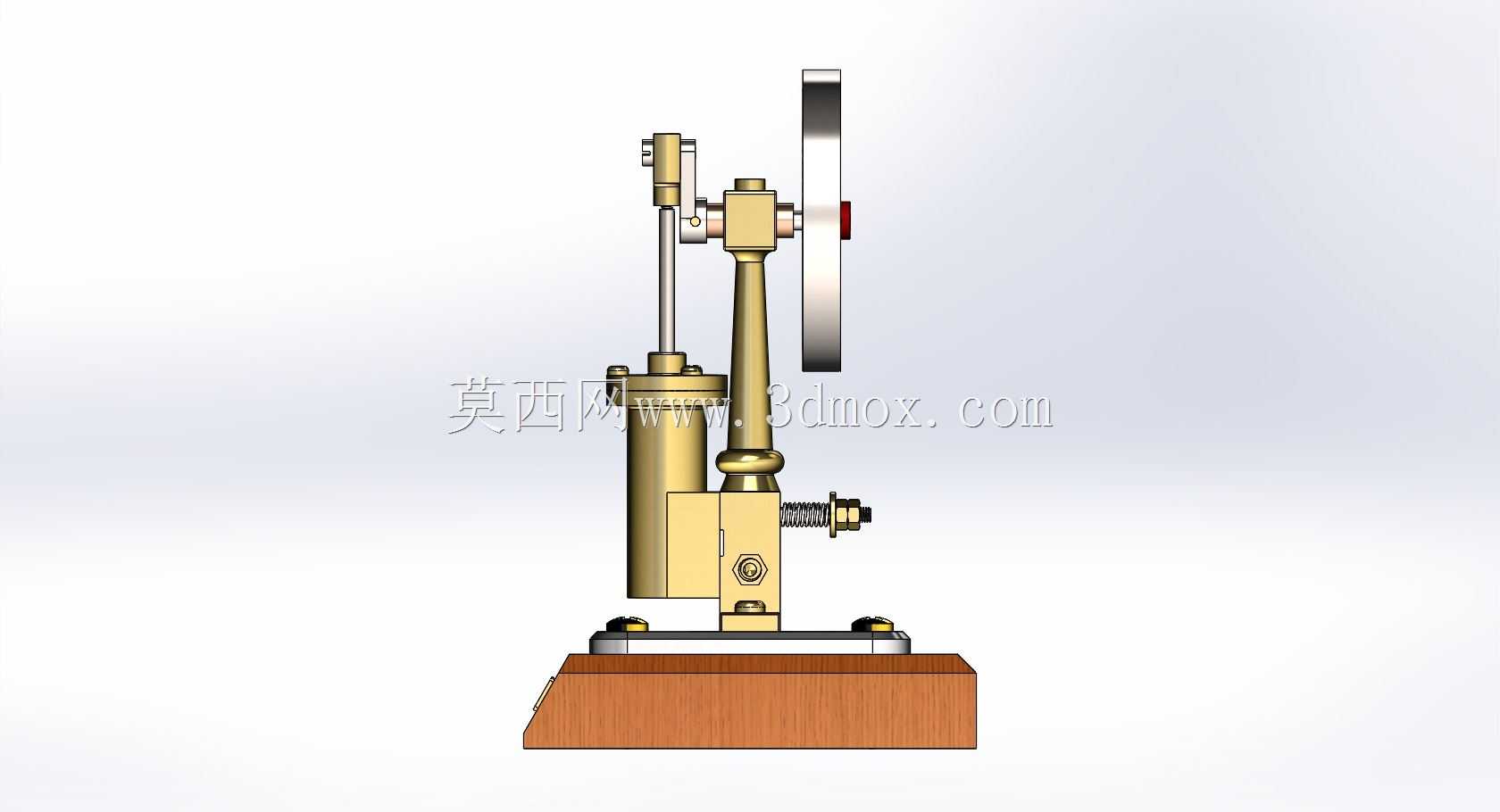

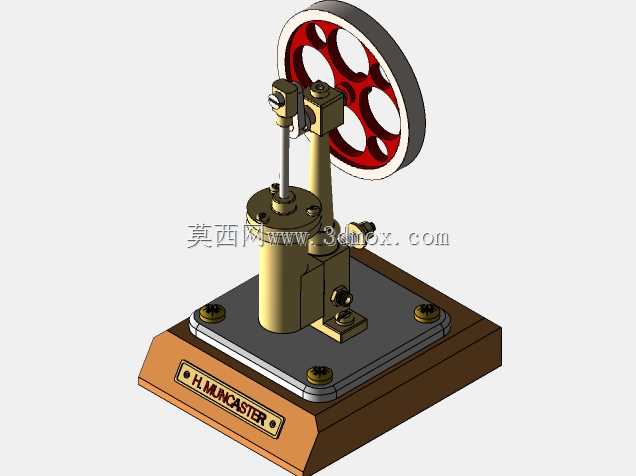

　　这款立式振荡蒸汽机的结构设计，核心围绕小功率蒸汽动力输出场景展开，常见于教学演示装置、小型复古动力模型、微型蒸汽驱动实验台的搭建场景，也可作为小型蒸汽动力系统的原理验证载体，适配低转速、小扭矩的动力输出需求，能够直观展示蒸汽动力的能量转换全过程，帮助从业者理解往复式动力机械的运动传递逻辑。从结构布局来看，整机采用立式排布，底部为实木材质的安装基座，基座上方通过紧固件固定立式气缸支架，支架上部集成振荡式气缸结构，气缸输出端通过曲柄连杆机构连接顶部的大直径飞轮，整体重心沿竖直轴线分布，安装时仅需保证基座底面与安装面完全贴合，预留出飞轮旋转的径向空间即可，飞轮外缘到安装基准面的垂直高度、气缸支架的横向宽度都做了紧凑化处理，

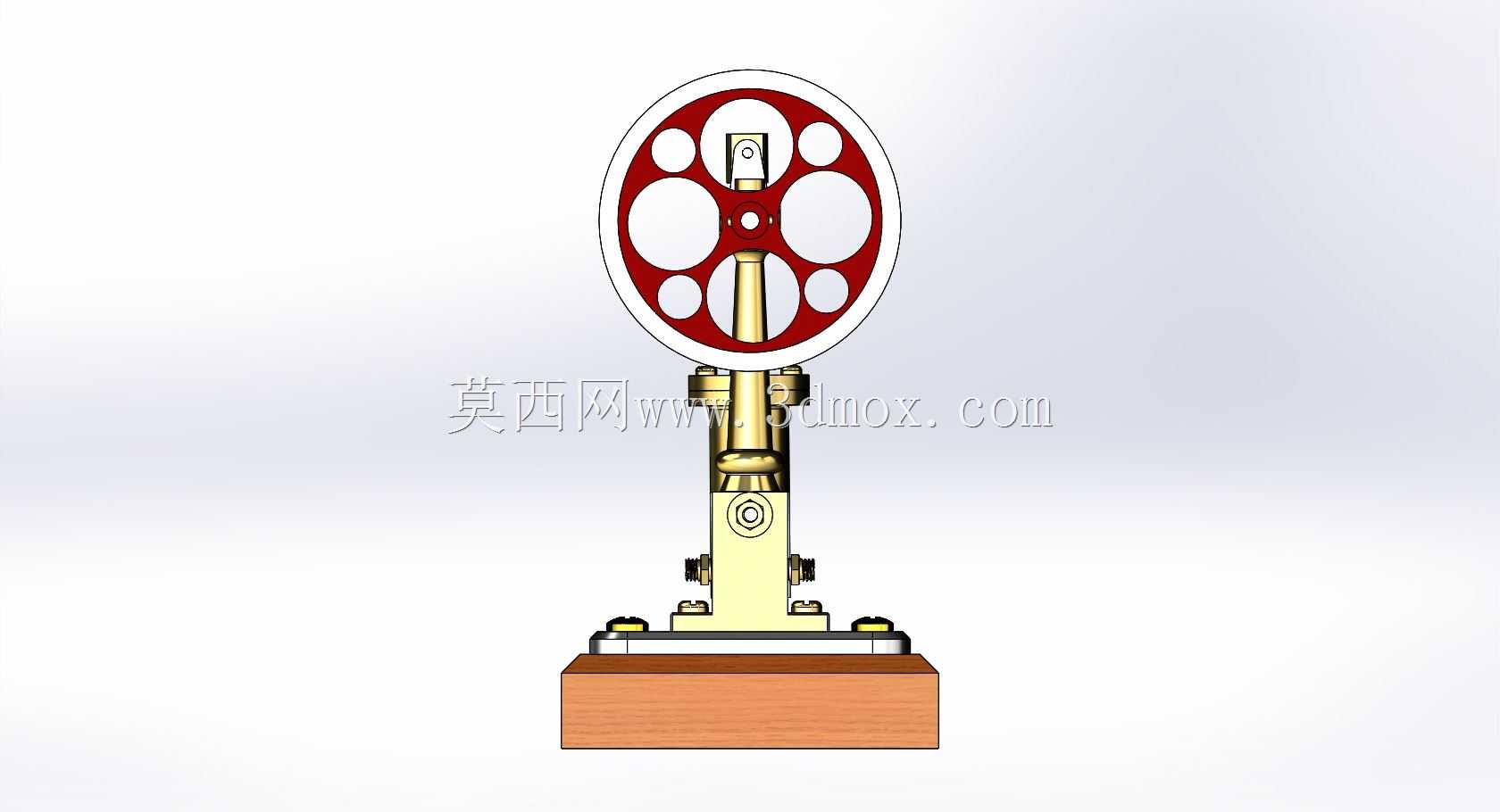

　　不会占用过多安装台面空间，适合桌面级实验装置的集成安装。功能特性上，振荡式气缸的设计省去了复杂的配气阀结构，依靠气缸自身的摆动完成进排气口的切换，相比固定式气缸的蒸汽机，零部件数量更少，运动副的摩擦损耗更低，维护时仅需定期检查气缸摆动铰接处的密封件磨损情况，以及曲柄连杆连接点的润滑状态即可。顶部的大直径飞轮采用辐条式镂空结构，既保证了转动惯量能够储存足够的动能，维持曲轴运转的平稳性，避免活塞往复运动过程中出现死点卡顿，又尽可能降低了飞轮自身的重量，减少启动阶段的蒸汽消耗。设计思路上，整机的运动传递路径做了最短化优化，活塞的直线往复运动直接通过连杆传递到曲轴，曲轴与飞轮同轴固定，没有额外的中间传动齿轮，动力传递的损耗被控制在较低水平；

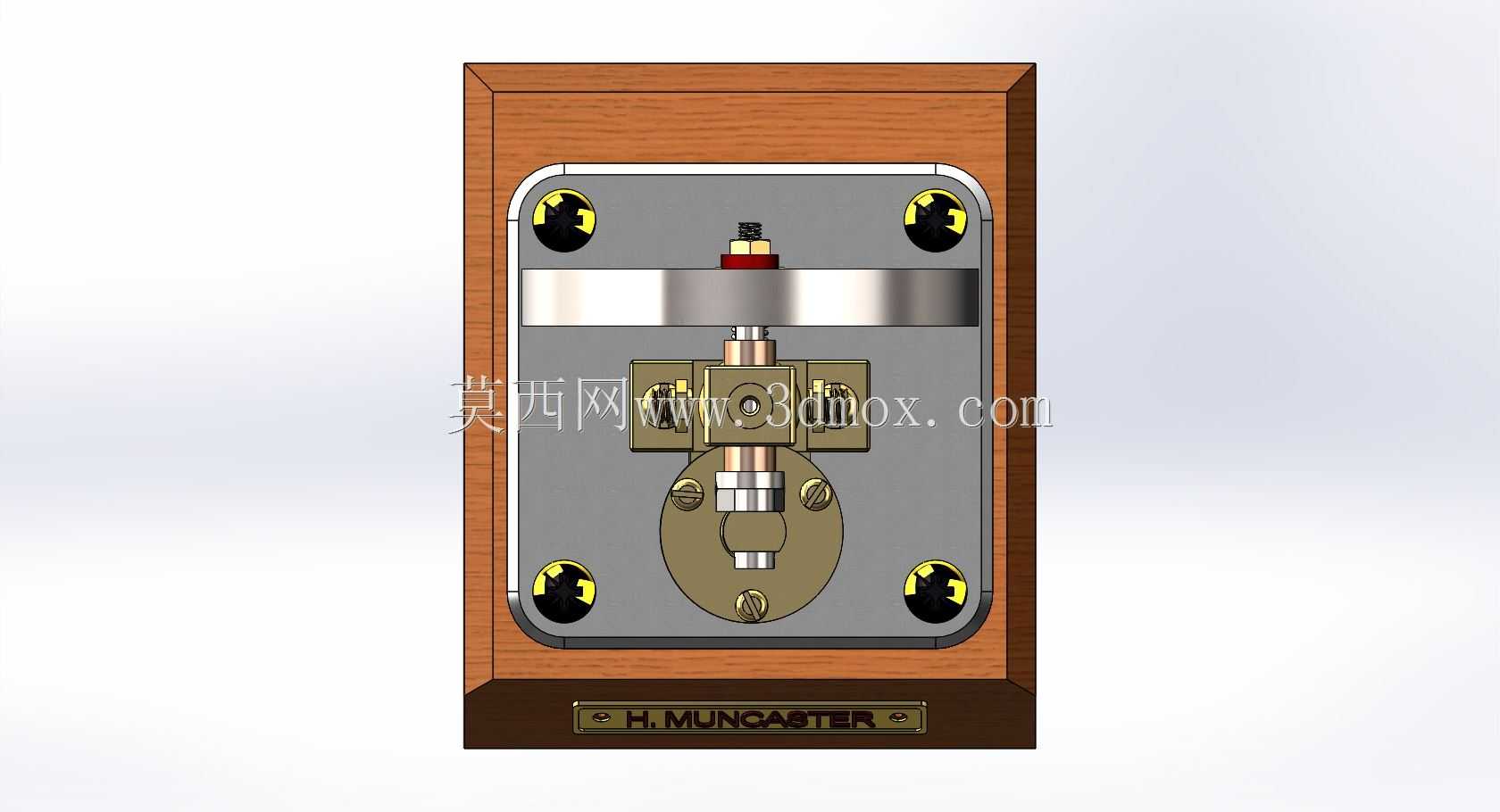

　　气缸支架采用立式立柱结构，两侧预留了紧固件安装位，能够在不拆解整机的情况下完成气缸密封件的更换，支架下部的导向结构可以限制活塞运动的径向偏移，减少活塞与气缸壁的偏磨问题。安装边界方面，基座的安装孔位采用对称排布，适配常见的实验台T型槽安装间距，飞轮旋转时的最大外圆轮廓不会超出基座的横向投影范围，避免运转过程中与周边安装的其他实验部件发生干涉；气缸的进排气接口设置在支架侧方，接口朝向与飞轮平面平行，方便连接外部蒸汽管路，管路布置时不会与运动部件产生接触。从工程应用的角度看，这类振荡蒸汽机的结构逻辑也可以迁移到小型压缩空气驱动动力装置的设计中，将蒸汽输入替换为压缩空气输入，即可作为低功耗的气动动力源使用，

　　结构上的少零件设计也降低了小批量加工的难度，大部分金属结构件都可以通过常规的车削、铣削工艺完成加工，木质基座也可以根据实际安装需求替换为金属安装板，适配不同的安装场景。在结构细节处理上，曲轴的支撑部位设置了滑动轴承衬套，能够承受飞轮运转过程中的径向载荷，避免支架轴孔出现快速磨损；气缸与支架的铰接点采用间隙配合设计，既保证气缸能够灵活摆动完成配气切换，又不会出现过大的间隙导致蒸汽泄漏；连杆两端的连接头采用铰接结构，能够自动补偿运动过程中的微小角度偏差，减少运动卡滞的概率。整机的运动逻辑清晰，所有运动部件都外露设置，方便观察整个动力传递过程，作为教学演示设备使用时，能够让观察者直观看到活塞往复、气缸摆动、飞轮旋转的完整联动过程，相比封闭式的动力装置，教学演示的效果更好；作为小型动力源使用时，飞轮轴端可以预留动力输出接口，连接小型发电机、水泵等负载，完成小功率的动力输出作业。
