双舱式通讯设备安装承载机架结构

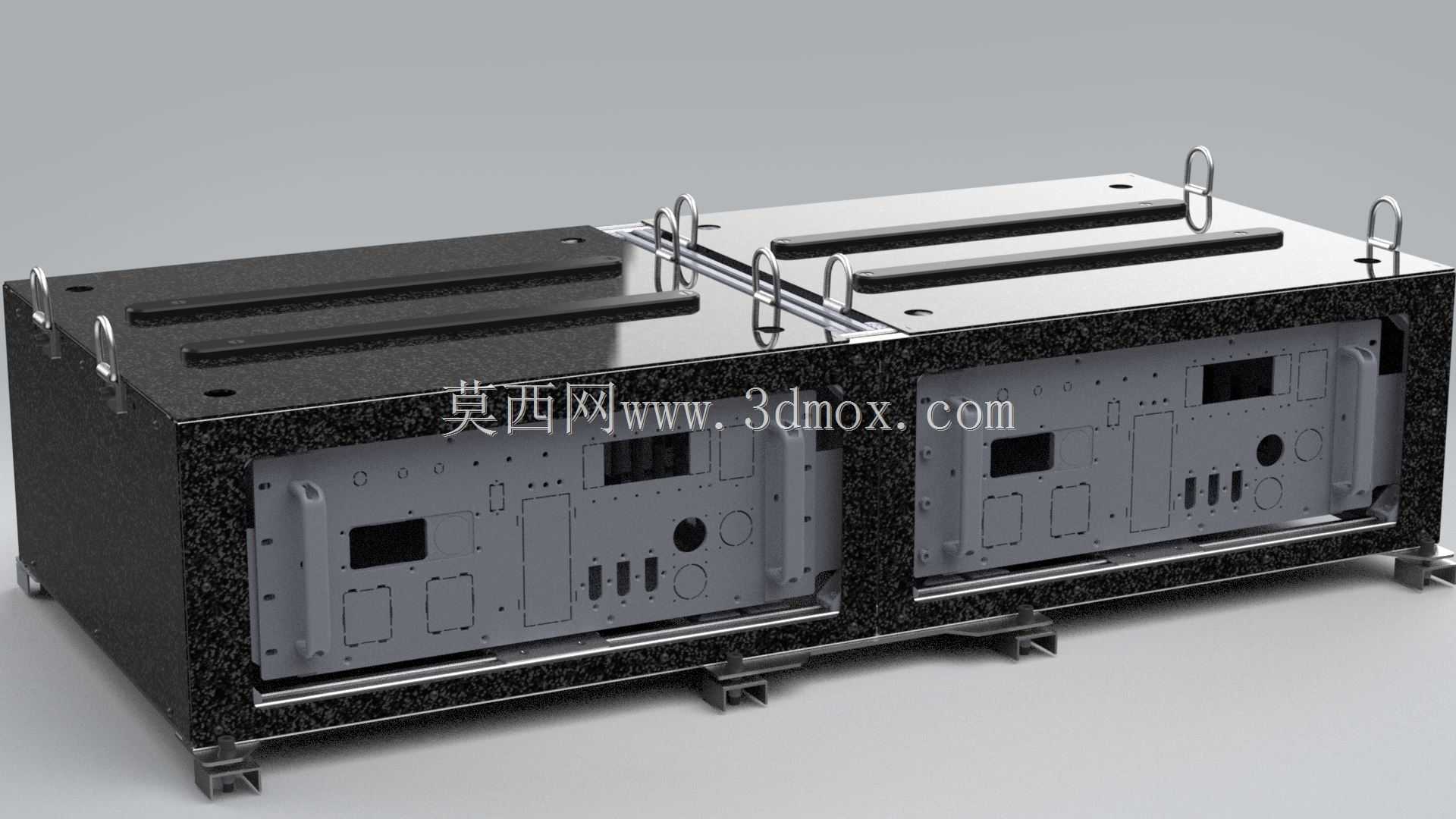

　　这款双舱式通讯承载机架，主要面向工业级通讯设备的集成安装场景，常见于数据中心边缘节点、户外通讯基站舱室、工业厂区通讯调度机房这类需要集中部署多台通讯主机的环境，核心作用是为多台标准尺寸的通讯处理单元提供稳定的安装载体，同时兼顾设备运输、吊装、日常运维的操作便利性。从结构设计来看，机架采用左右对称的双独立舱室布局，每个舱室正面预留了对应通讯设备的面板安装位，提前规划了各类接口、指示灯、操作按键的避让开孔，安装时无需二次对面板区域进行切割加工，直接将通讯主机从舱体正面推入，通过舱内预设的安装螺柱完成固定即可，单舱可容纳一台标准宽度的通讯处理单元，双舱并列的设计既可以实现主备设备的同机架部署，也能满足同节点多业务单元的集成安装需求，

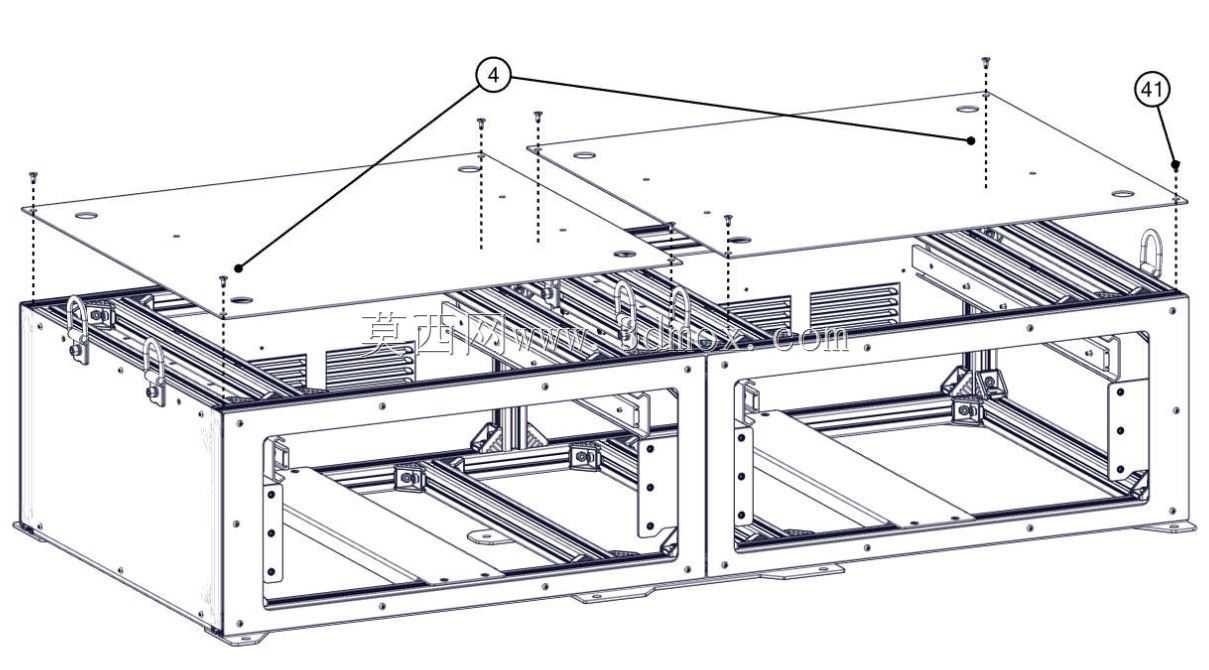

　　减少现场安装时的机架占用数量。机架主体的承载框架采用高强度金属型材焊接成型，外部覆有纹理防护层，既可以提升机架表面的抗刮耐磨性能，也能在一定程度上降低外部电磁干扰对舱内通讯设备的影响，框架底部设置了标准化的叉装位与固定支脚，既可以通过叉车完成短距离的转运移位，也能通过支脚的安装孔将机架整体固定在地面基础或者预制安装平台上，避免设备运行过程中出现移位、晃动的问题。机架顶部设置了多组吊装吊环，在机房层高满足要求的场景下，也可以通过吊装的方式完成机架的就位安装，吊环与顶部框架采用焊接加螺栓紧固的双重连接方式，可满足满配设备状态下的整体吊装承重需求，不会出现吊装过程中结构变形、吊环脱落的风险。舱室之间设置了独立的分隔板，

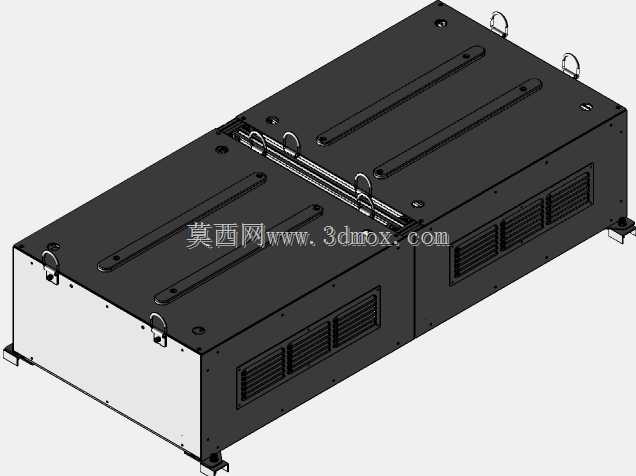

　　将两个舱室的内部空间进行物理隔离，既可以避免单舱设备出现异常时影响相邻舱内的设备运行，也方便分别对两个舱室的布线进行梳理，每个舱室内部预留了走线槽的安装位置，电源线、通讯信号线可以沿着舱内预设的走线通道进行排布，避免线缆杂乱堆积影响设备散热。机架正面的舱门采用快拆式设计，日常运维时无需借助专用工具即可快速拆卸舱门，对内部设备进行调试、检修操作，舱门上的开孔完全匹配对应通讯设备的面板布局，设备安装完成后，面板上的各类接口、显示屏、操作按钮均可直接外露，无需额外开启操作窗口。从安装边界来看，机架整体宽度适配标准机房的列架安装间距，深度方向预留了设备接线与散热的冗余空间，背部预留了通风散热的格栅区域，

　　可配合舱内设备的散热风道形成顺畅的冷热空气流通路径，避免设备长时间高负载运行时出现积热问题。在结构强度设计上，框架的型材壁厚经过承重校核，可满足单舱满配设备重量下的长期承载需求，底部支脚的高度经过优化，既可以让机架底部与安装面之间留出足够的空隙用于底部走线、防潮，也不会因为支脚过高导致机架整体重心上移，影响安装稳定性。机架顶部还设置了防滑的置物条，临时放置调试工具、备用配件时不会出现滑落的问题，边角位置均做了圆弧过渡处理，避免安装、运维过程中尖锐边角划伤操作人员或者损坏设备线缆。这类机架在实际应用中，往往需要配合现场的布线系统、散热系统、防雷接地系统共同使用，机架本体上预留了接地桩的安装位置，安装完成后可直接将机架接地端接入场地的接地系统，保障设备运行的用电安全。不同于普通的开放式机架，这种封闭式双舱结构的机架对内部设备的防护能力更强，即使在多尘、温湿度波动较大的工业现场环境中，也能为内部通讯设备提供相对稳定的运行环境，减少外界环境因素对设备运行稳定性的影响。
