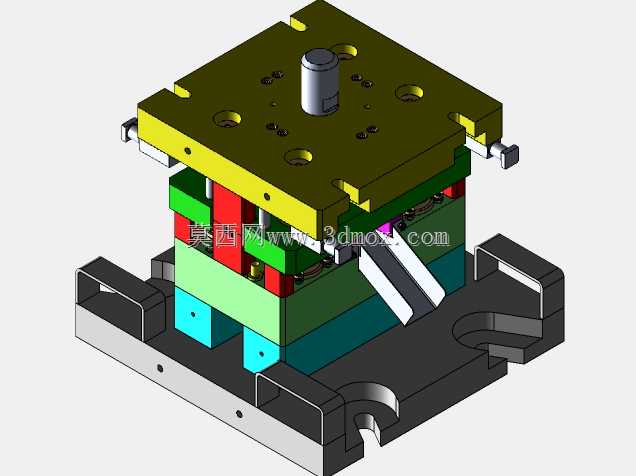

多板层叠式精密冲压成型模具结构

　　这套层叠式模具结构属于冷冲压成型范畴的工装设计，整体采用标准三板模架基础架构拓展而来，上下模座采用45号钢调质处理作为承载基体，模座四周预留的吊装槽与安装定位槽完全适配常规160吨开式压力机的工作台装夹边界，安装时可直接通过T型螺栓配合压块完成固定，无需额外加工过渡连接板。从结构分层来看，最上层的上模座中心设置模柄安装位，模柄直径适配常规压力机滑块的装夹孔径，保证上模整体与滑块的同轴度误差控制在0.02mm以内，避免合模过程中出现偏载啃模的问题。上模座下方依次叠加上垫板、凸模固定板、卸料板，各层板之间通过内六角圆柱头螺钉与等高套筒连接，卸料板与凸模固定板之间设置矩形截面的卸料弹簧，弹簧预压量根据冲压料厚调整，

　　保证开模时卸料力均匀作用在条料表面，不会出现带料变形的情况。下模部分对应设置凹模板、下垫板、下模座，凹模板的型孔与凸模的配合间隙按照冲压材料厚度的5%选取，针对0.5mm以内的薄料冲压场景，间隙可进一步收窄至料厚的3%，保证冲切断面的光亮带占比超过80%，满足精密五金件的断面质量要求。这套模具的导柱导套采用可拆卸式滚珠导柱组件，导柱安装在下模座的四个角位，导套对应压入上模座，合模过程中导柱先进入导套完成导向，导向精度可达0.005mm，完全覆盖高速冲压场景下的重复定位精度需求，避免长期生产过程中凸凹模出现错位崩刃。在实际生产场景中，这类模具主要用于小型五金片状零件的批量冲制成型，可适配电子接插件、小型五金支架、文具类金属配件的生产，

　　条料送进方向设置有侧刃定位块与挡料销，可搭配自动送料机实现连续无人化冲压，单次冲程即可完成零件的冲切成型，生产节拍最高可达每分钟120次。设计过程中各层模板的厚度选取充分考虑了受力变形量，上垫板与下垫板采用Cr12MoV淬火处理，硬度达到HRC58-62，避免凸模与凹模的反作用力直接作用在模座上造成压痕凹陷，延长模架的整体使用寿命。模具的侧面预留有安全检测开关的安装位，可接入压力机的安全控制系统，当出现叠料、送料不到位的情况时可触发急停，保护模具与设备不受损坏。各模板之间设置有防呆销，避免拆装维护时出现板件装反的问题，降低现场维护的出错概率。从安装边界来看，模具整体闭合高度控制在280mm，开模行程预留80mm，

　　完全适配常规中小型压力机的行程参数，无需对设备进行额外改造即可直接上线使用。卸料板上设置的小导柱与凹模板上的导套配合，可对细小凸模起到辅助导向作用，避免小直径凸模在冲切过程中出现受侧向力折断的问题，这一结构在冲制带密集小孔的零件时优势尤为明显。模具的下模座中心预留有漏料孔，冲切完成的零件与废料可直接通过漏料孔落入设备下方的收料槽，无需额外设置吹气或推料机构，简化了模具的整体结构，降低了制造成本与后期维护成本。
