杠杆压紧式气动执行夹持组件

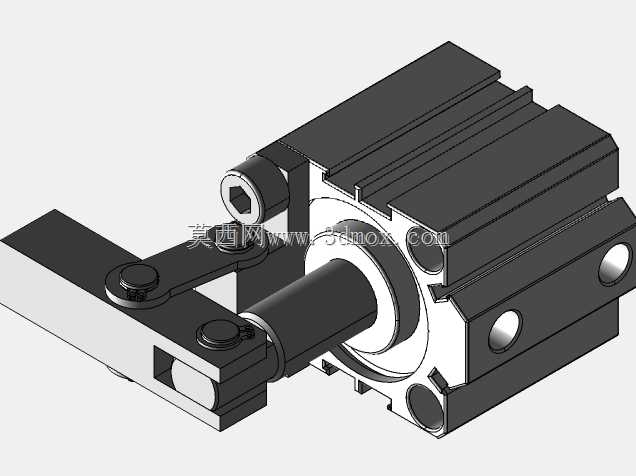

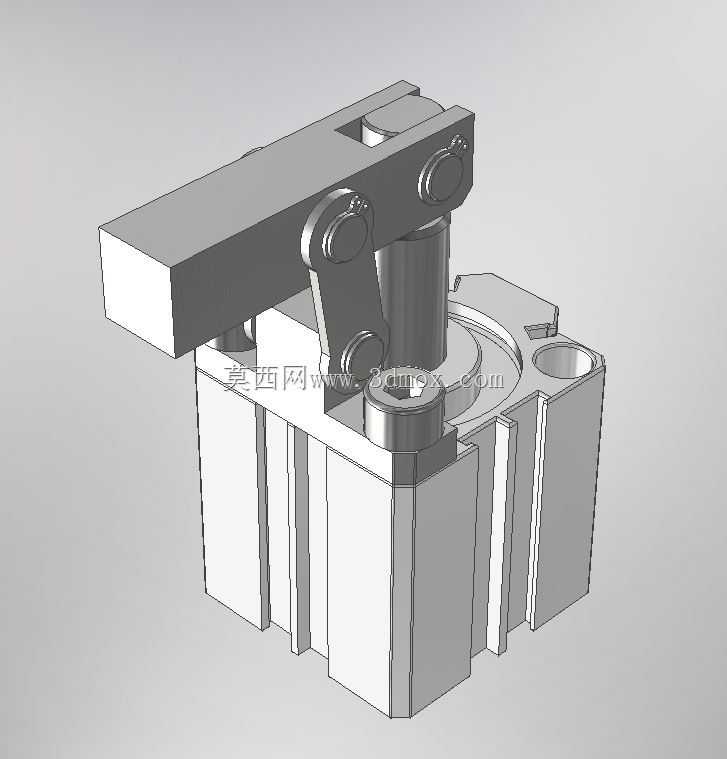

　　这类杠杆式气动压紧组件，在非标自动化工装、焊接夹具、装配检测线的工位定位环节应用极广，相比普通直线气缸直压的结构，它通过内置的杠杆增力机构，能在相同缸径、相同气源压力下输出数倍的压紧力，同时压臂的开合角度更大，不会在工件上下料时形成空间干涉，是很多工装设计人员做工位夹紧时优先考虑的执行元件。从结构设计逻辑来看，这款组件采用了方形缸体的集成化设计，缸体本身自带安装定位孔位，不需要额外制作转接安装板，四个方向都预留了沉头安装孔，不管是正装在工装基板上方，还是倒装在夹具立板侧面，甚至是侧装在工位挡停支架上，都能直接通过内六角螺栓完成固定，安装边界的适配性很强。压臂部分采用了分体式铰接设计，三个铰接转轴都做了耐磨衬套的预留结构，

　　长期往复摆动不会出现转轴磨损导致的压头偏移，压臂的端部预留了压头安装螺纹孔，可以根据实际被压紧工件的表面形状，更换橡胶压头、金属平压头或者仿形压头，避免压伤工件表面，也能补偿不同工件的厚度公差带来的压紧行程差。气路接口设置在缸体的侧端面，采用常规的气动接头安装螺纹，和工厂常规的气动管路系统完全适配，不需要特殊的转接头，缸体内部的活塞做了双向密封结构，进气和复位都靠气压驱动，相比弹簧复位的结构，复位动作更干脆，不会因为弹簧长期使用出现疲劳失效导致的复位卡滞，在0.4-0.8MPa的常规工厂气源压力下都能稳定工作。从安装尺寸的适配性来说，这款40规格的组件，缸体的外形尺寸控制得非常紧凑，在工装排布的时候，

　　相邻两个压紧组件的中心距不需要留太大的余量，对于多工位密集排布的焊接工装、小件装配工装来说，能有效节省工装基板的安装空间，压臂完全打开的时候，抬升高度足够让工件从压臂下方顺利通过，不管是人工上下料，还是机械手自动取放工件，都不会出现碰撞干涉。在实际选型使用的时候，需要注意压紧点的位置要尽量靠近压臂的铰接支点附近，不要过度外伸导致杠杆比失衡，影响压紧力输出，同时要根据工件的压紧高度，调整压臂的安装角度或者更换不同高度的压头，保证压紧时压臂处于接近水平的状态，这时候的增力比最大，压紧稳定性最好。另外缸体的侧面预留了磁性开关的安装槽，可以选配磁性开关来检测活塞的伸出和复位位置，把信号接入设备的PLC系统，实现压紧动作的到位检测，

　　避免因为气压不足导致压紧不到位就启动后续加工工序，出现工件飞出或者加工尺寸超差的问题。这类组件相比自制的杠杆压紧机构，所有的铰接点、密封结构都做了标准化设计，不需要设计人员自行计算杠杆比、选配密封件和转轴，直接选型安装就能使用，能大幅缩短工装的设计和制造周期，也降低了自制机构容易出现的卡滞、磨损快、压紧力不足的问题，在3C产品装配、汽车零部件焊接、五金件加工定位等场景都有非常广泛的应用。
