立式弯管排烟小型工业集尘设备结构

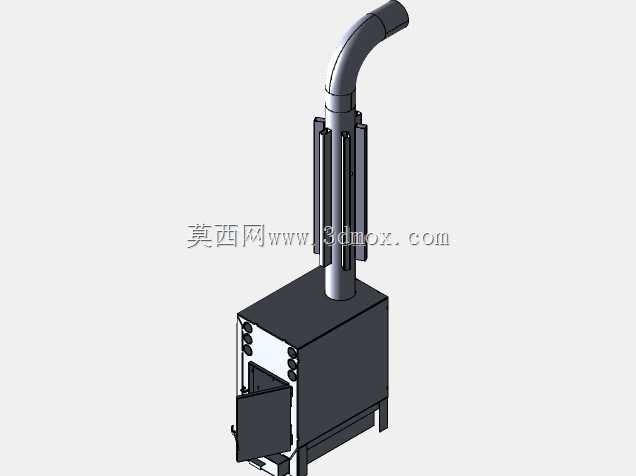

　　这款立式弯管结构的小型工业集尘装置，主要面向小型加工工位的局部烟尘收集场景设计，常见于五金打磨、小件焊接、实验室少量粉尘作业等空间有限的作业点位，区别于大型中央除尘系统，这类单机设备无需铺设复杂的集中管路，可直接放置在作业点旁侧，灵活适配工位调整的需求。从结构设计来看，设备主体采用立式方箱布局，底部预留支撑脚结构，既保证放置时的地面间隙，避免地面积液、杂物对箱体底部的腐蚀，也方便日常移动时叉车或者手动液压车的叉取作业，箱体侧面设置带锁扣的侧开检修门，门体采用内嵌式合页结构，关闭后与箱体外表面齐平，减少外部磕碰对门体结构的损伤，锁扣采用旋转式快开结构，无需额外工具即可开启，方便日常更换内部过滤元件、清理集尘抽屉。

　　上部伸出的弯管采用大曲率半径的圆弧过渡，避免直角管路造成的风阻激增，弯管与箱体顶部的连接位置设置可旋转的密封接头，可根据实际作业点的位置调整吸气口的朝向，覆盖半径1.2米范围内的烟尘产生点位，无需整体移动设备即可调整吸尘方位。箱体正面的橙色区域为滤芯安装位的标识面板，采用醒目的纯色涂装，方便运维人员快速识别维护区域，面板与箱体采用卡扣式连接，拆卸时无需拆除全部紧固件，即可快速露出内部的滤芯安装腔。从安装边界来看，设备整体占地尺寸控制在0.3平方米以内，总高度不超过1.6米，适合放置在标准工作台的侧方，不会遮挡作业人员的操作视线，也不会占用过多的工位通行空间，设备底部的支撑脚高度为80mm，适配常规工业地坪的平整度误差，

　　放置时无需额外做地面找平处理，接通电源与管路即可投入使用。在功能设计上，设备内部预留了滤芯安装腔与风机安装位，气流从顶部弯管吸入后，经过折流板的预分离作用，大颗粒的粉尘首先落入下部的集尘抽屉，较细的烟尘经过滤元件过滤后，从箱体下部的排气格栅排出，排气方向朝向地面，避免直吹作业人员造成不适。箱体侧面预留的多组安装孔位，可根据实际使用需求加装压差表、风量调节旋钮等附属配件，无需对箱体结构做二次打孔加工，所有孔位均做翻边处理，既提升孔位的结构强度，也避免安装配件时割伤操作人员的手部。弯管部分采用分段式连接结构，上部的直管段可根据作业点的高度需求做一定范围的伸缩调整，最长可伸出300mm，适配不同高度的作业台面，

　　连接位置采用橡胶密封圈做密封处理，避免风压泄漏造成吸尘效率下降。检修门的边缘粘贴连续的发泡密封胶条，门体关闭后胶条压缩量控制在30%左右，保证箱体内部的负压状态，避免未经过滤的含尘气体从门缝泄漏。设备的整体重心集中在箱体下部的风机与集尘腔位置，即使弯管调整到最大伸出长度，整体的抗倾覆系数也能满足工业设备的安全要求，正常作业触碰下不会发生倾倒风险。这类小型集尘设备的设计核心是在有限的体积内最大化过滤面积与气流效率，因此在内部结构排布上，将重量较大的风机组件放置在箱体最底部，降低整体重心，上部的滤芯采用竖直安装方式，既方便抽拉更换，也能让粉尘在重力作用下自然下落，减少滤芯表面的粉尘附着量，延长滤芯的使用寿命。箱体的钣金折弯处均采用圆角过渡，避免尖锐的钣金边角造成人员磕碰伤害，所有外露的紧固件均采用内六角沉头螺丝，安装后螺丝头部与钣金表面齐平，不会勾挂作业人员的衣物或者管线。
