小型金属板旋风分离除尘设备结构

　　在小型机加工车间、木工打磨工位、实验室粉体操作区这类产尘点分散、风量需求不大的场景里，大型集中除尘系统往往存在管路铺设成本高、风压损耗大、闲置工位能耗浪费的问题，这款小型金属板旋风分离设备刚好适配这类分散式产尘点位的就地除尘需求，不需要复杂的管路布设，直接对接产尘点的集气罩就能完成含尘气流的预处理，能有效滤除气流中80%以上的10μm以上粒径粉尘，大幅降低后端精过滤滤芯的更换频次，降低日常运维的耗材成本。

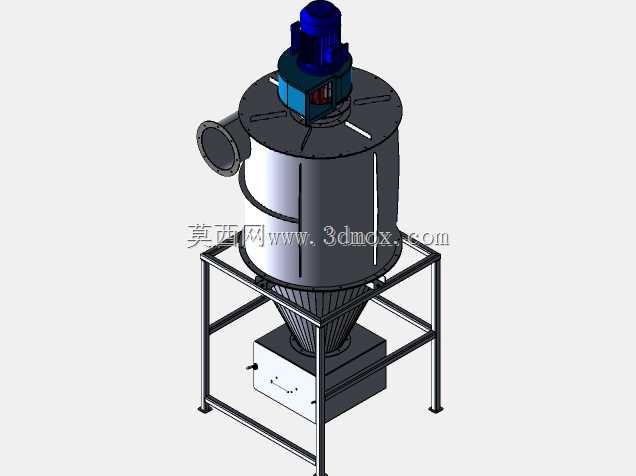

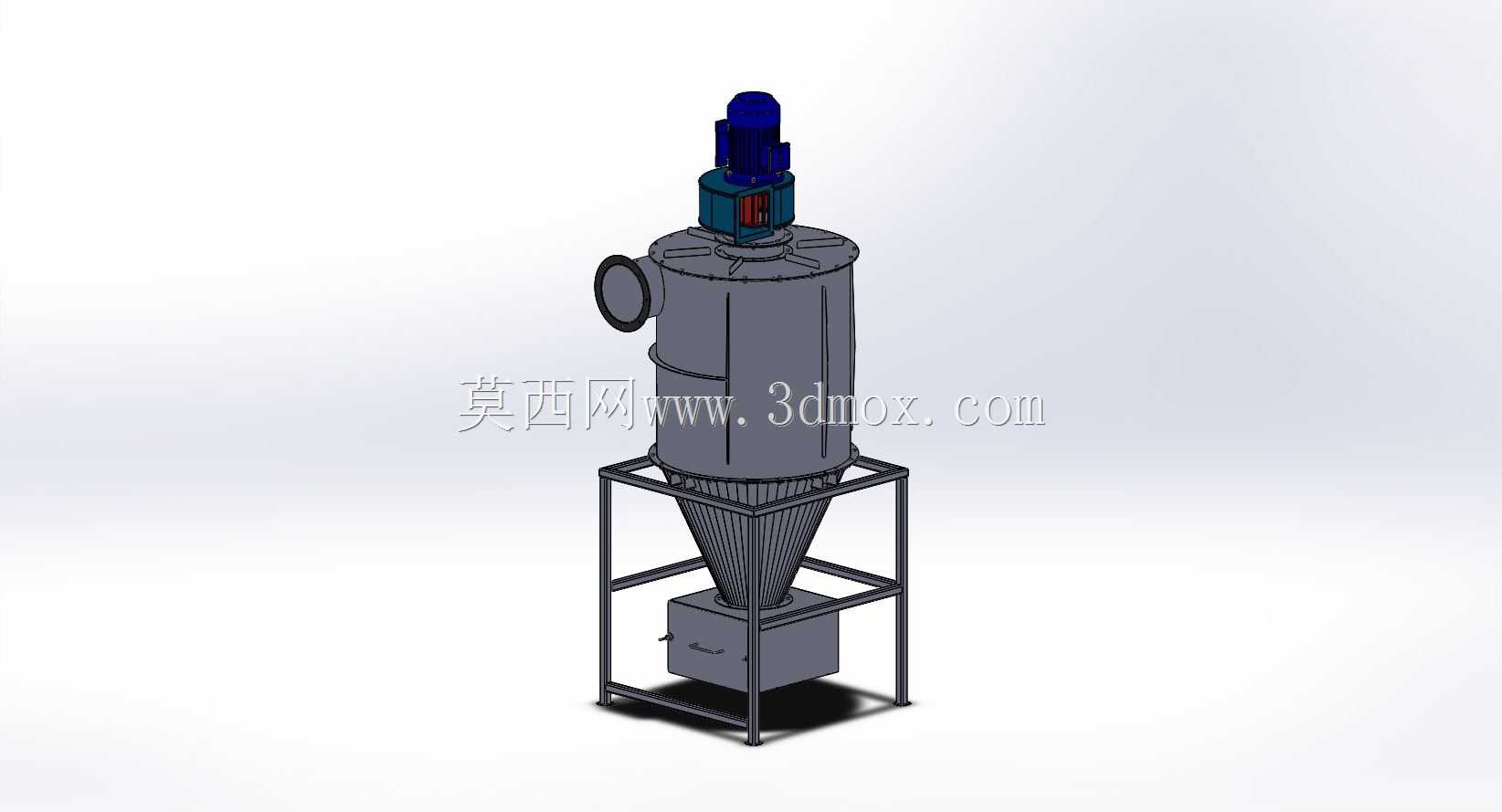

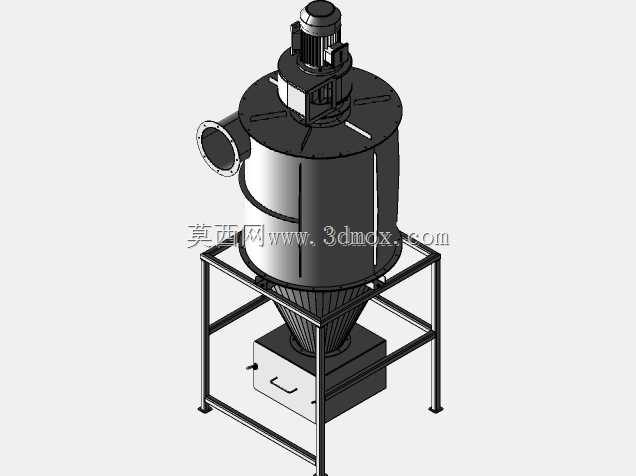

　　设备整体采用立式锥筒结构布局，上部为圆柱形沉降筒体，下部为收缩式圆锥料斗，顶部集成径向离心通风机作为动力源，风机直连筒体顶部的排气口，省去了传统外置风机的连接管路，减少了风压沿程损失。进风口采用切向开设在筒体上部侧面，含尘气流从切向入口进入筒体后，会在筒体内形成稳定的旋转向下外涡旋，在离心力的作用下，密度远大于空气的粉尘颗粒会被甩向筒体内壁，接触壁面后失去动能，沿壁面滑落进入下部的圆锥料斗，完成气固分离后的洁净气流会在锥体底部形成向上的内涡旋，经顶部风机的叶轮加压后排出设备。

　　设计阶段针对小型化应用场景做了多处结构优化，首先是筒体与锥体的衔接处做了圆弧过渡处理，避免直角结构造成的涡旋紊乱，减少气流在筒内的湍流损耗，保证分离效率的稳定性；其次是下部料斗配置了抽拉式集尘盒，不需要拆卸设备主体就能完成积尘的清理，日常运维操作便捷，集尘盒与料斗的衔接处做了翻边密封结构，避免设备运行时内部负压造成漏风，防止已分离的粉尘被气流二次卷吸带走。顶部的风机采用1.5kW功率的3000转高速电机，匹配小直径叶轮设计，能在小风量工况下提供足够的入口负压，保证集气罩口的捕集风速控制在0.8-1.2m/s的合理区间，既不会因为风速过低造成粉尘逃逸，也不会因为风速过高吸走工位上的加工工件。

　　安装边界方面，设备整体采用方管焊接支架作为支撑，支架底部预留了膨胀螺栓安装孔，可直接固定在水泥地面或者钢结构平台上，整体安装占地面积不足0.8㎡，对安装空间的要求极低，不需要额外做设备基础。筒体侧面的切向进风口为标准圆形法兰接口，可直接对接直径160mm的通风软管或者硬管，适配市面上绝大多数小型集气罩的接口尺寸，不需要额外做变径处理。设备总高度控制在2.2m以内，常规厂房的层高都能满足安装要求，顶部电机的接线位置预留了防水接线盒，可适配车间内的常规380V工业供电，不需要额外配置变频或者降压启动装置，接线即可投入使用。

　　结构细节上，整个筒体、锥体、集尘盒均采用2mm厚冷轧钢板折弯焊接成型，内壁做了打磨光滑处理，减少粉尘沿壁滑落时的阻力，避免粉尘在壁面粘附堆积，外壁做了静电喷塑处理，具备基础的防锈耐腐能力，可适配常规机加工、木工、粉体投料等非强腐蚀工况的使用需求。支架采用40*40mm方管焊接，整体承重冗余量达到设备自重的3倍以上，即使长时间运行产生振动也不会出现结构变形或者失稳的问题。风机与筒体顶部的连接位置做了橡胶减震垫，能有效降低电机运行时的振动传递，减少设备运行的噪音，实测1米位置的运行噪音低于75分贝，符合车间作业的噪音管控要求。

　　在实际选型应用中，这款设备可单独作为小型产尘点的除尘终端使用，也可作为多级除尘系统的第一级预处理设备，先分离大颗粒粉尘，保护后端的布袋或者滤筒过滤器，避免大颗粒粉尘高速冲刷滤材造成滤材过早破损。针对打磨工位产生的金属碎屑、木工工位产生的木屑、粉体投料产生的粉料扬尘都有很好的分离效果，相比传统的滤筒式单机除尘器，没有滤材堵塞的问题，长时间运行风压衰减幅度极小，不需要频繁停机清理或者更换滤材，运维成本更低，更适合产尘浓度较高、粉尘颗粒粒径较大的工位使用。
