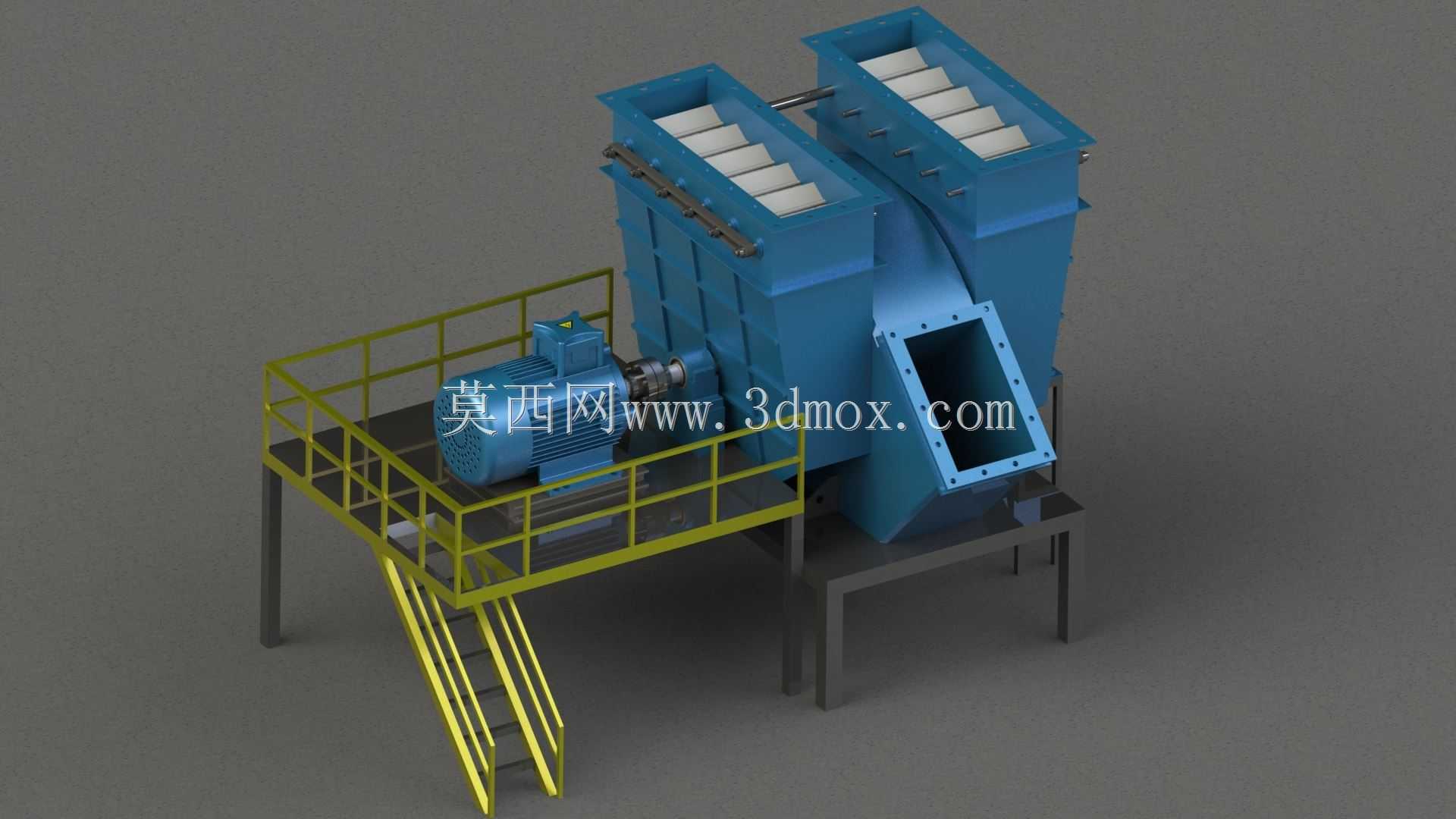

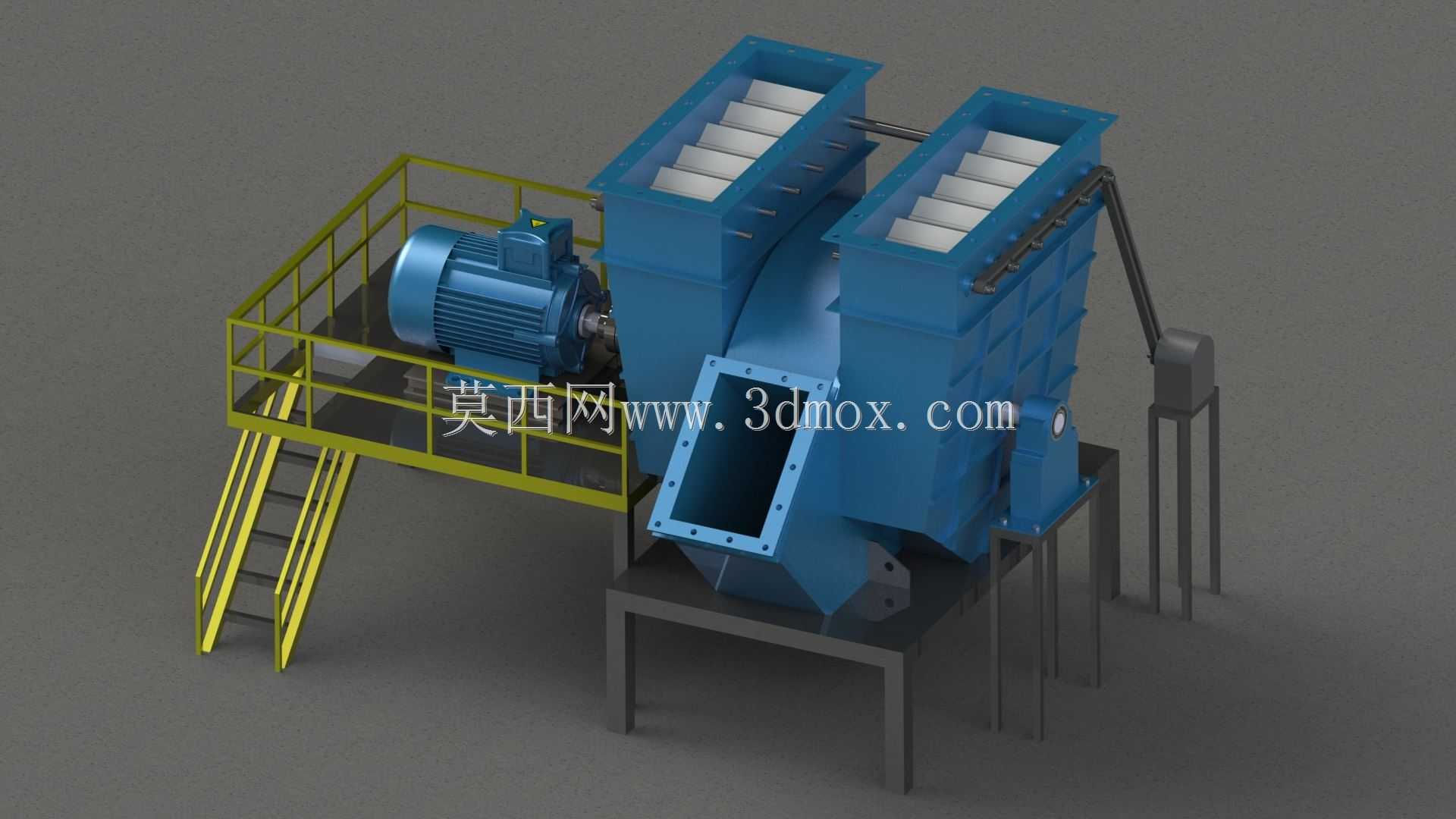

工业双吸式离心抽风机成套结构

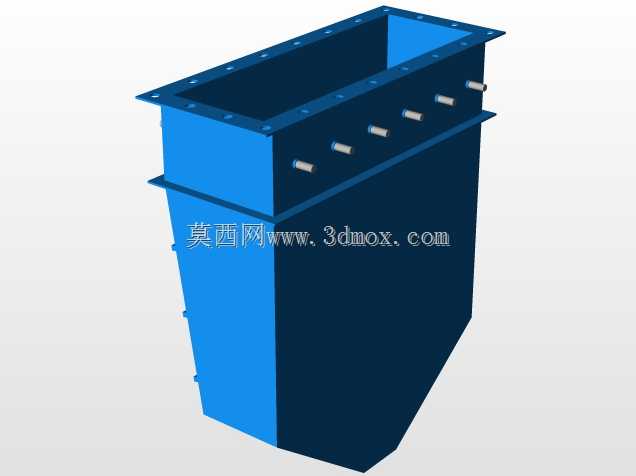

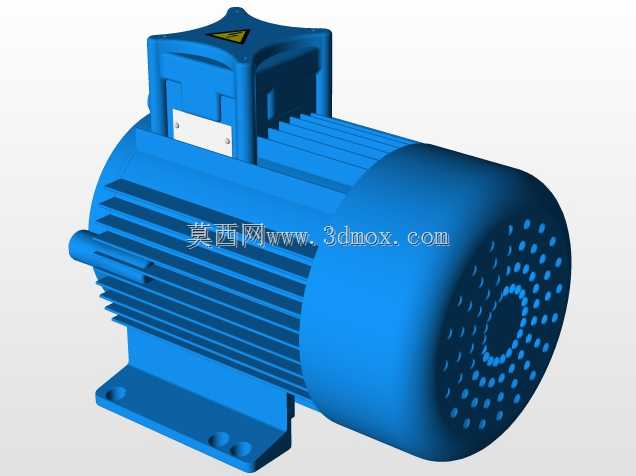

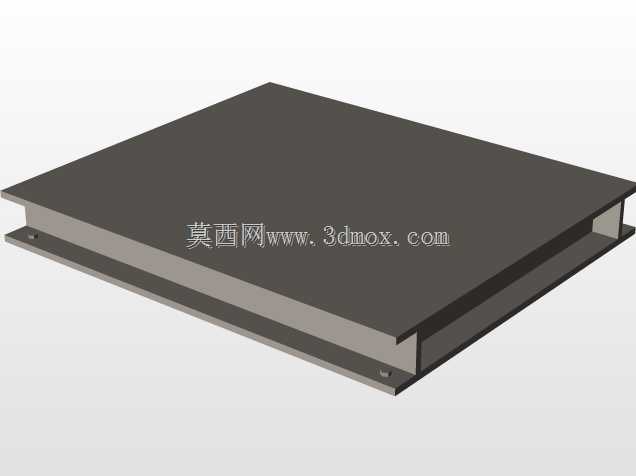

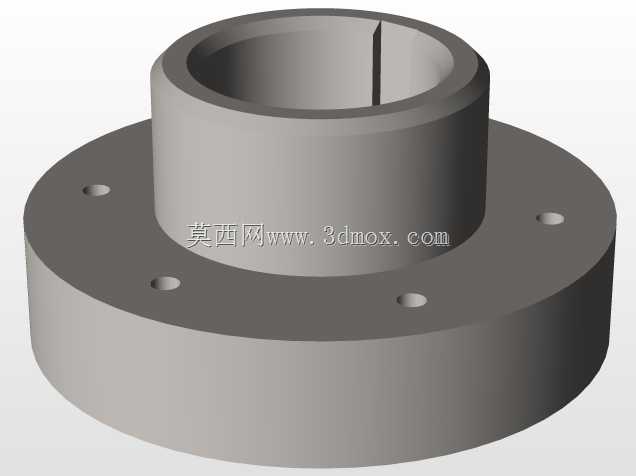

　　这套抽风机结构采用双吸式离心叶轮布局，区别于常规单吸口风机的单侧进风设计，两个对称布置的进风箱可同时从两个独立风道抽取含尘或待输送气体，单台设备即可覆盖两个工位或两个分支风道的排风需求，在木工车间中央除尘、粮食加工车间气力输送、冶金车间烟气收集这类需要多支路汇流排风的场景中，可省去风道汇流段的变径、导流设计，降低风道局部阻力损失，同时减少同风量需求下的设备占地。设备配套的驱动电机采用联轴器直连传动，省去皮带传动的张紧维护环节，传动效率比皮带传动高8%左右，电机与风机主机共同安装在一体化焊接机架上，机架采用型钢焊接成型，底部预留地脚螺栓安装孔，安装时只需将机架与混凝土基础的预埋螺栓对齐紧固即可，无需现场调整电机与风机的同轴度，

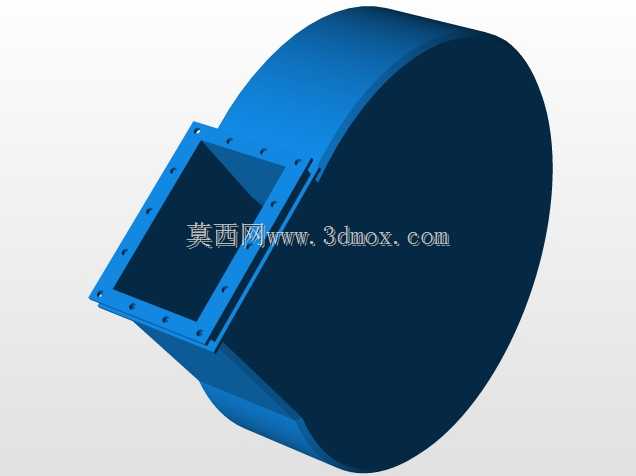

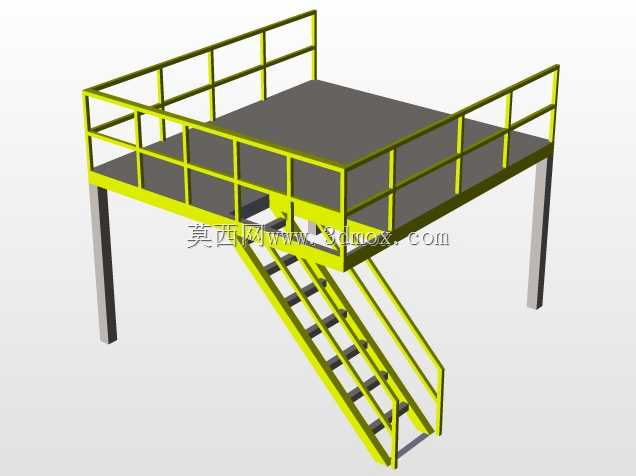

　　大幅缩短现场安装调试周期。风机侧面配套的检修爬梯与顶部安全护栏完全符合工业设备检修安全规范，爬梯踏步采用防滑花纹钢板弯折成型，护栏高度1.2米，中间设置两道横杆，底部设置100mm高的挡脚板，运维人员可通过爬梯直达风机顶部的轴承座、进风箱调节门位置，日常加注润滑脂、清理进风口杂物时无需搭建临时脚手架。风机的出风口采用下出风方口设计，法兰边缘预留均匀分布的螺栓孔，可直接与下方的排风管道或除尘设备进风口对接，出风口内部设置导流板，避免双吸叶轮输出的气流在出风口处形成紊流，降低出风口处的气动噪声。从安装边界来看，整套设备的横向最大尺寸为两个进风箱外侧的距离，纵向最大尺寸为电机尾端到出风口法兰端面的距离，

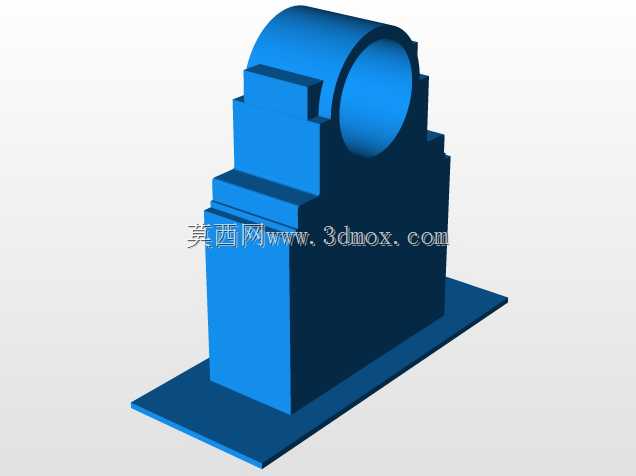

　　高度方向从机架底部到护栏顶端的尺寸满足常规工业厂房的层高要求，进风箱的进风口为水平布置，外接风道时可直接采用方形直管对接，无需额外加装弯头。设计时针对叶轮做了动平衡校正，叶轮叶片采用后向式机翼型叶片，运行时气流沿叶片表面流动顺畅，在额定风量下的全压效率可达85%以上，比普通直板叶片风机节能10%左右，机壳采用加厚钢板焊接成型，内壁做耐磨处理，在抽取含硬质粉尘的气体时，机壳使用寿命比普通钢板机壳提升两倍以上。轴承座采用水冷式结构，在抽取高温烟气的场景中，可外接循环冷却水对轴承进行降温，避免轴承长期在高温环境下运行导致润滑脂失效，延长轴承更换周期。进风箱内部设置风量调节挡板，可通过外部的调节手柄调整挡板开度，

　　根据实际生产工况调整风机的运行风量，避免在低负荷工况下电机过载运行。整套结构的所有连接螺栓均采用防松设计，在风机长期高速运行产生振动的工况下，不会出现螺栓松动脱落的问题，机架底部设置减震垫安装位，安装时加装橡胶减震垫可降低设备运行时传递到基础的振动，减少振动对周边精密设备的影响。
