金属接头成型冲压模具结构设计

　　这套成型冲压模具主要应用于小尺寸异形金属管路接头的批量冷冲压成型工序，适配常规开式可倾压力机的安装接口，可直接装夹在公称压力63吨及以上规格的普通冲压设备上使用，无需额外定制非标模架。从结构布局来看，模具采用上下模对合的单工序成型结构，上下模座均采用45号钢调质处理作为基体，成型型腔部分直接在模座基体上通过CNC铣削加工成型，省去了额外镶嵌成型镶块的装配环节，能有效减少多零件装配带来的累积形位误差，保证成型后工件的尺寸一致性。

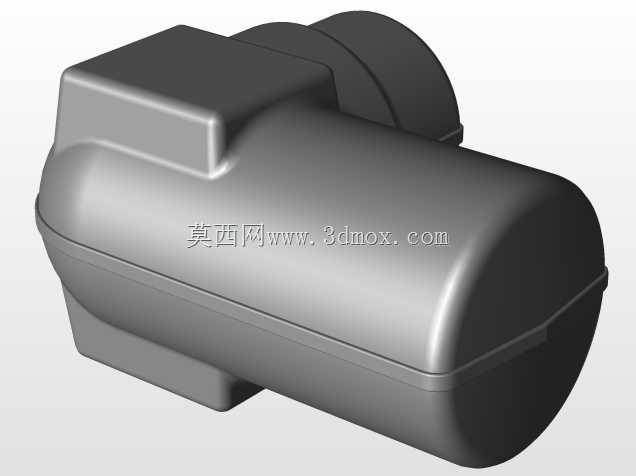

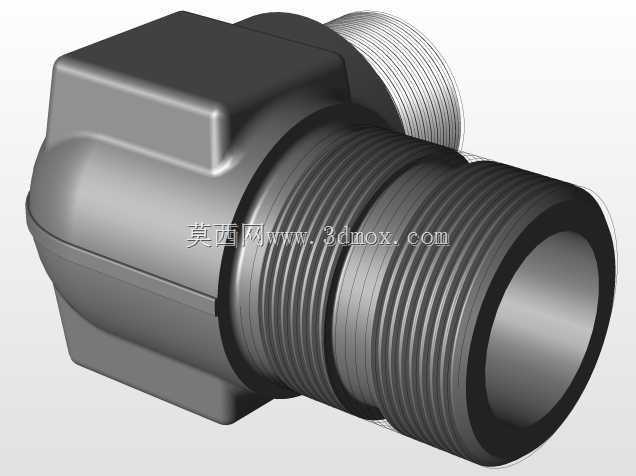

　　在实际生产场景中，这类模具主要服务于气动管路、液压快插接头类零件的毛坯成型工序，针对的是带侧向弯折特征的中空金属接头，这类零件如果采用车削加工不仅材料利用率低，加工周期也长，采用冲压冷镦结合的成型工艺，能将棒料毛坯一次压制成接近成品的外形轮廓，后续仅需少量车削、钻孔工序即可完成成品加工，生产效率相比全机加工提升6倍以上。模具的合模导向依靠模座对角位置设置的两个精密导柱导套完成，导套采用铜基镶嵌石墨的自润滑结构，长时间连续冲压无需频繁加注润滑脂，能适配每分钟15-20次的连续冲压节拍，适合中小批量零件的规模化生产。

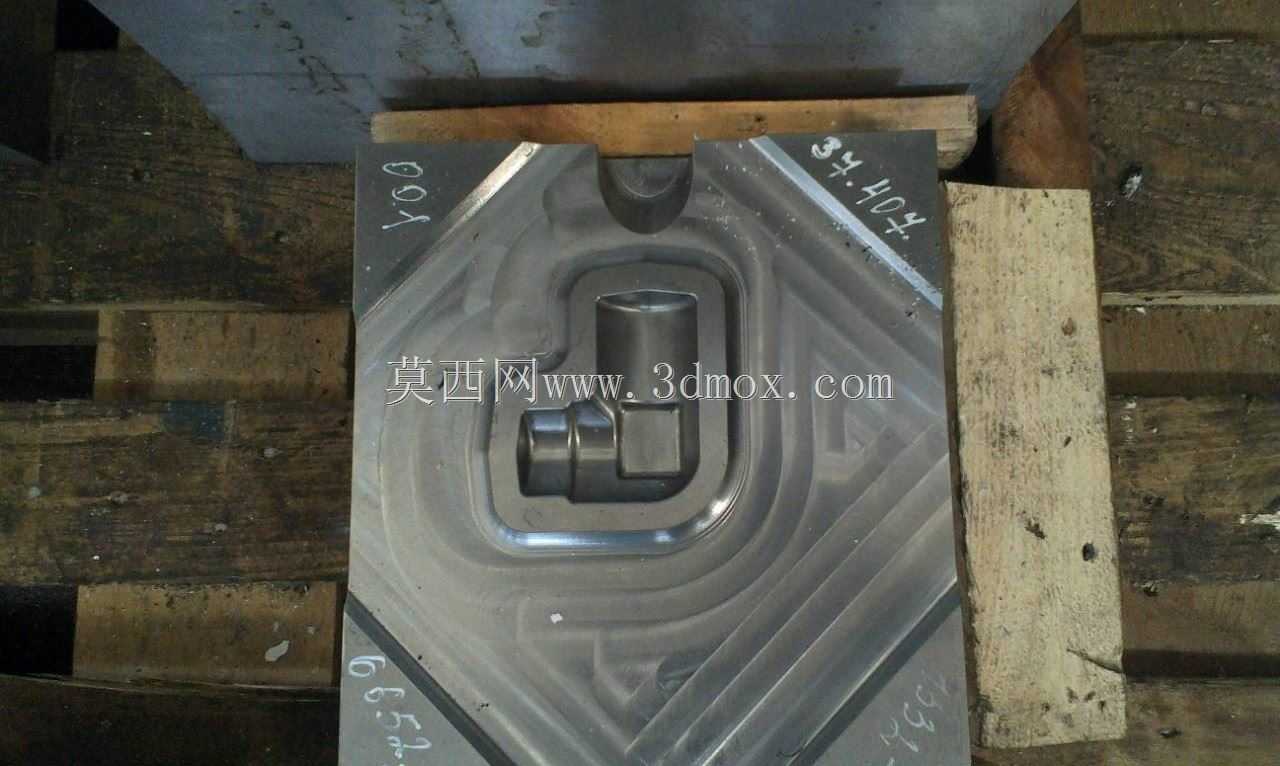

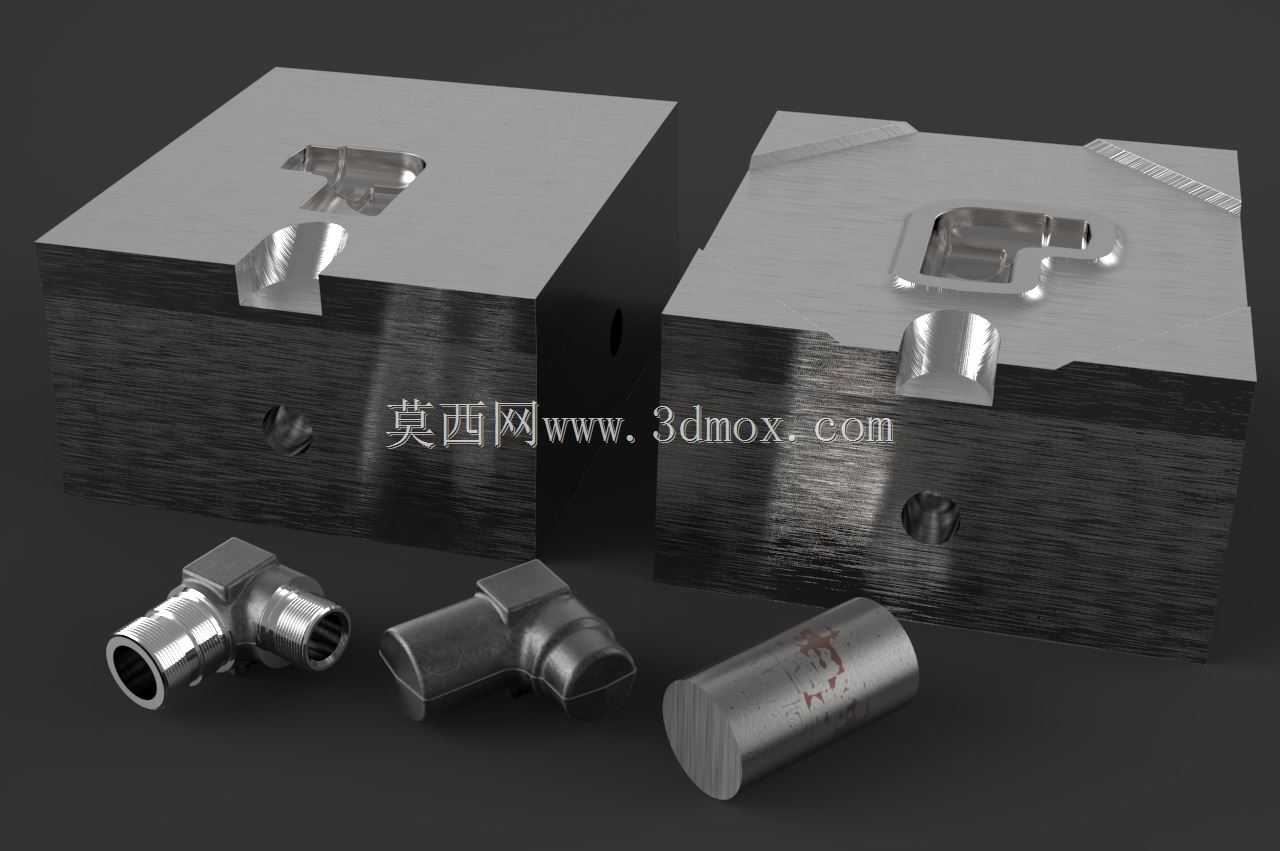

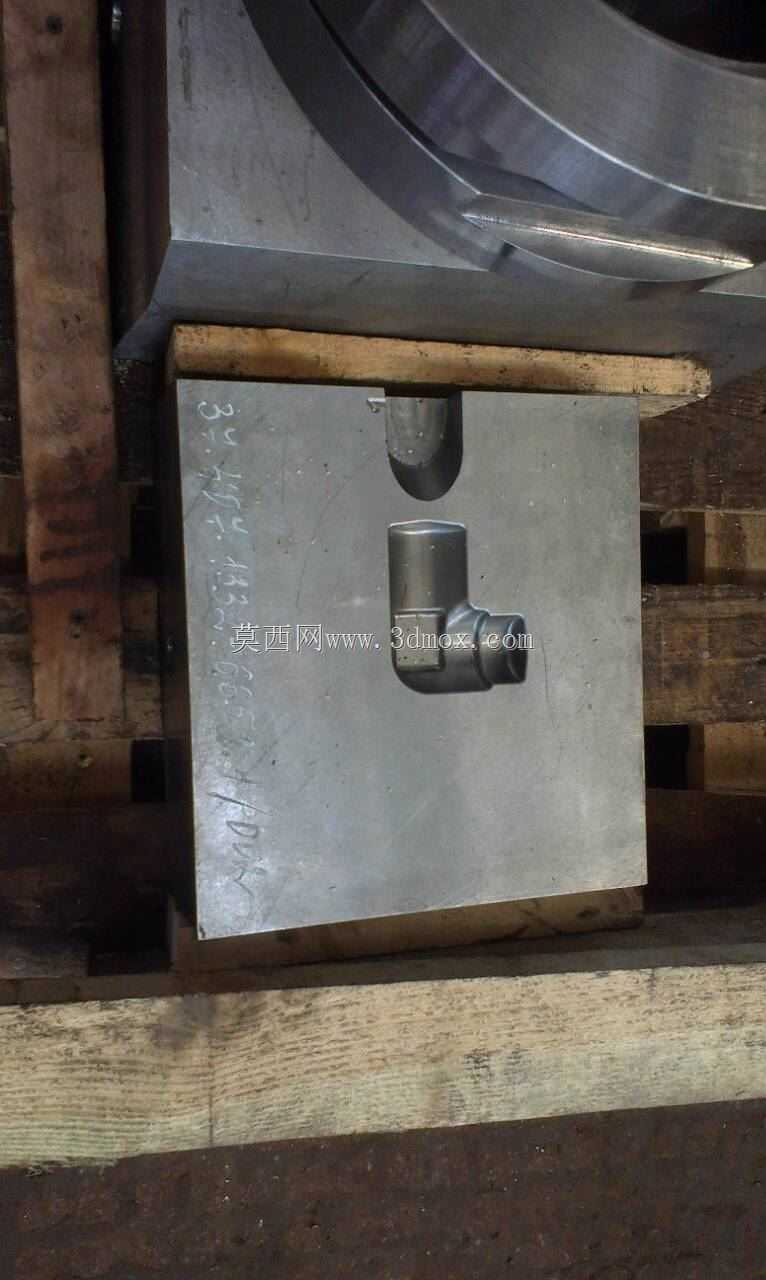

　　从设计思路上看，这套模具的型腔完全匹配目标接头的外形轮廓，上模型腔对应接头的弯折外轮廓，下模型腔对应接头的圆弧过渡面与圆柱段定位结构，合模时上下模的分型面设置在接头的最大轮廓投影位置，避免成型后工件卡在型腔内难以脱模，同时在模座的侧向位置设置了顶料杆安装孔，冲压完成后可通过设备自带的顶出机构将成型工件从下模型腔中顶出，无需人工手动撬取工件，能有效降低操作工人的劳动强度，也能避免取件过程中磕碰划伤成型型腔表面。

　　安装边界方面，这套模具的上下模座外形为规整矩形，上模座通过模柄与压力机滑块连接，模柄直径采用行业通用的50mm规格，适配绝大多数普通冲压设备的滑块安装孔，下模座通过压板螺栓固定在压力机工作台上，安装孔位采用长圆孔设计，可在一定范围内调整装夹位置，适配不同工作台T型槽间距的压力机。模具合模高度控制在180mm-220mm的调节区间内，可通过调整压力机滑块的闭合高度来适配不同冲压行程的设备，无需额外加装垫板。成型过程中，棒料毛坯放置在下模的定位凹槽内，凹槽深度刚好匹配毛坯的圆柱段直径，能保证每次放料的位置一致性，避免成型后工件出现偏心、壁厚不均的缺陷。模具的型腔表面做了抛光处理，表面粗糙度达到Ra0.8，成型后的工件外表面不会出现明显的压痕、拉伤，减少后续表面处理的打磨工作量。在模具的侧向位置还设置了安全检测孔，可安装光电传感器的感应探头，当检测到工件未放置到位或者模腔内有残留废料时，设备会自动停止冲压动作，避免损坏模具型腔。针对成型过程中金属材料流动产生的侧向力，模座内部做了局部加厚处理，对应型腔受力集中的位置设置了加强筋结构，能承受连续冲压过程中的交变载荷，避免模座出现变形、开裂的问题，延长模具的整体使用寿命。日常维护时，仅需要定期检查导柱导套的磨损情况，以及型腔表面是否有粘料、磕碰损伤，出现轻微拉伤时可通过油石打磨抛光后继续使用，维护成本较低，适合小型机械加工车间的日常生产使用。
