这款手动螺旋施压结构,在小批量零部件压装、试样压制、小型工件校形的场景里实用性极强,很多机加工维修工位、教学实训台、小型装配线的旁侧工位都能见到这类结构的身影,它不需要外接动力源,完全依靠人力操作就能输出稳定的轴向压力,对于没有气源、电源布设的临时作业点位,或是压装力需求不大、作业频次不高的工序来说,适配性远高于大型液压或气动压力设备。

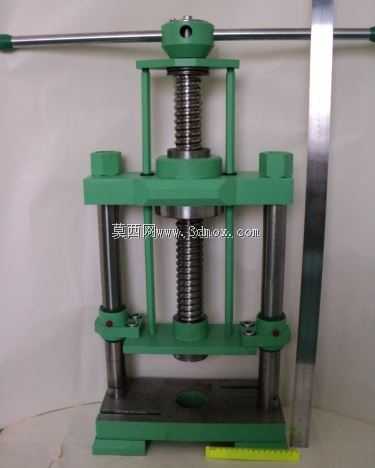

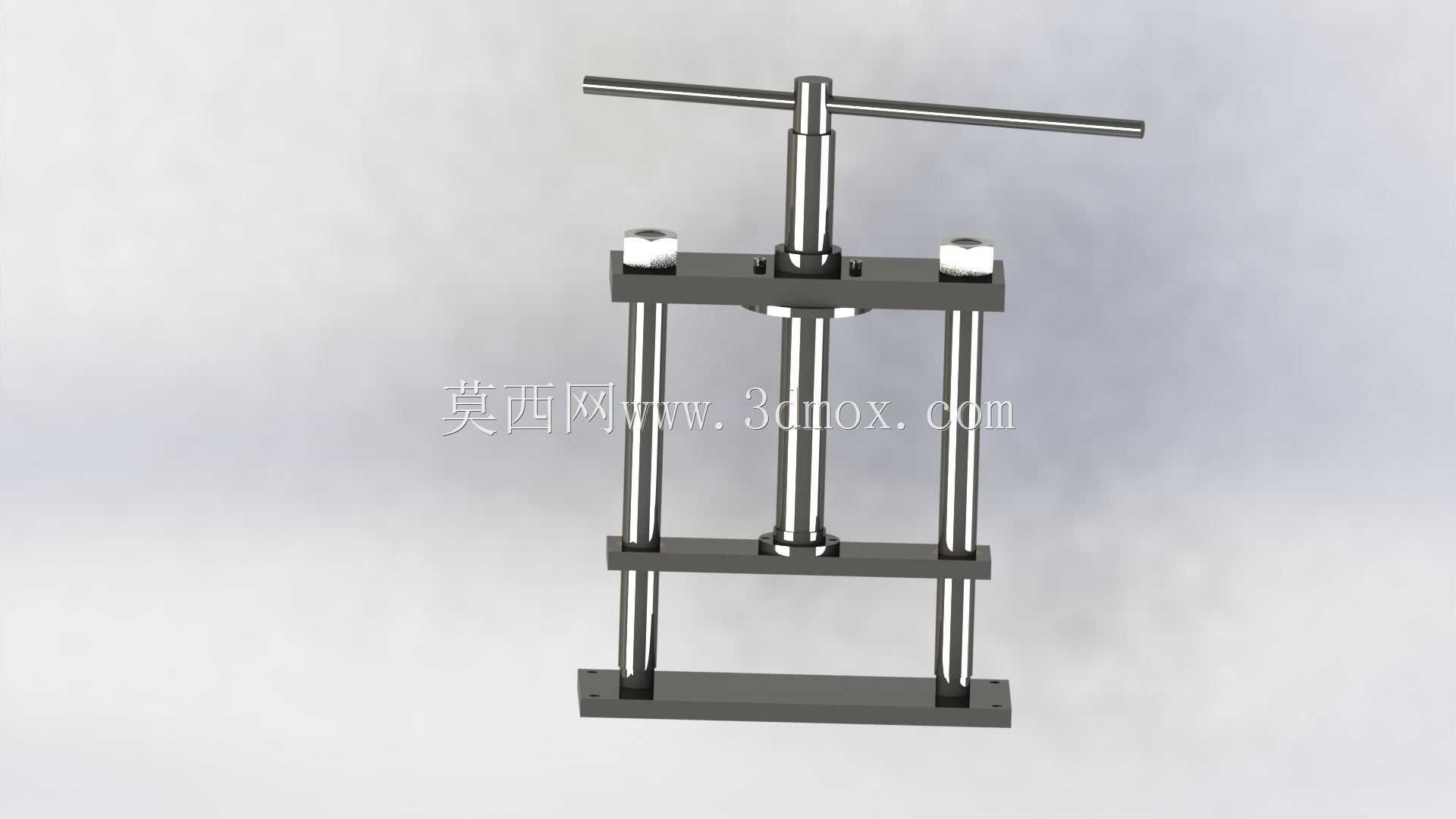

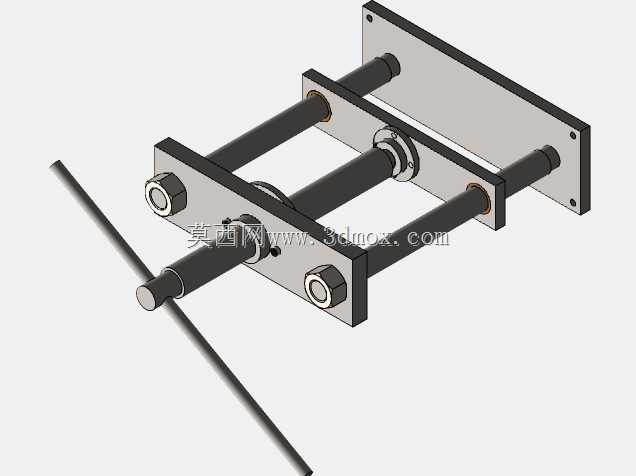

从结构设计逻辑来看,整体采用对称双导柱的框架布局,底部是整块平直的安装底板,底板上预留了贯通的安装孔位,可以直接通过螺栓固定在工作台面或者专用机架上,安装时需要保证底板平面的水平度误差控制在0.1mm以内,避免导柱安装后出现偏斜,导致施压过程中滑块卡滞。两根圆柱形导柱垂直固定在底板两端,导柱与底板的连接采用过盈配合加端面顶丝锁紧的结构,相比单纯的螺纹连接,长期承受交变载荷时不容易出现松动移位,导柱的表面粗糙度控制在Ra0.8以下,表面做了硬化处理,耐磨性能足以支撑上万次的往复滑动作业。

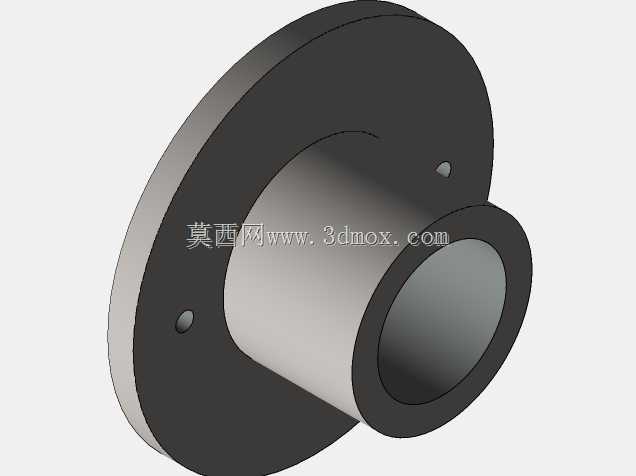

中部的滑动压块通过两个直线滑动轴承套装在导柱上,滑动间隙控制在0.02-0.05mm之间,既保证压块上下滑动时无卡滞,又能避免压合过程中出现横向晃动,保证施压端面的平行度。施压核心是中部的梯形螺纹传动副,梯形丝杠的上端连接T型转动手柄,手柄的长度经过力臂核算,普通人单手施加150N的圆周力时,丝杠下端就能输出接近5kN的轴向压力,足以覆盖小型轴承压装、薄金属片压形、粉末试样压制成型、小过盈配合件装配这类常规作业需求。丝杠与上横梁的配合部位设置了推力球轴承,能够将转动时的端面摩擦阻力降低70%以上,操作时不会出现转动发涩的问题,长时间作业也能降低操作人员的劳动强度。
上横梁同样通过两端的锁紧螺母固定在导柱的顶端位置,可以根据待加工工件的高度范围,调整上横梁在导柱上的固定位置,以此调整压块的最大行程区间,避免空行程过长降低作业效率。压块的下端面和底板的上端面都做了平面度处理,平行度误差不超过0.03mm,压合作业时不会因为端面倾斜导致工件受力不均出现压偏、压废的问题。如果遇到特殊形状的工件,还可以在压块下端和底板上加装定制的仿形压头,不需要改动主体框架就能适配不同工件的压装需求。
实际使用过程中,这类手动螺旋结构的施压行程可以通过手柄转动圈数精准控制,相比气动压力机的行程硬限位,它可以实现缓慢渐进施压,对于脆性材料压合、精密组件过盈装配这类对压入速度敏感的工序,能有效避免压入速度过快导致的工件崩裂、配合面损伤问题。设备整体的外廓尺寸紧凑,横向宽度不超过300mm,纵向深度不超过200mm,整体高度在450mm左右,占用工作台面积极小,即使是狭小的工位空间也能轻松布设。日常维护也非常简便,只需要定期在导柱表面和梯形螺纹副上涂抹润滑脂,每半年检查一次导柱连接部位的锁紧状态、推力轴承的磨损情况,就能长期保持稳定的作业精度,不需要复杂的液压管路维护、气动元件密封更换这类繁琐的维保工作,对于小型加工门店、实训教学场景、维修班组这类没有专职设备维保人员的使用场景来说,使用成本极低。
在结构建模过程中,所有配合面的公差设置都完全符合机械设计手册的推荐值,导柱与滑动轴承的配合采用H7/g6间隙配合,丝杠与上横梁螺母的配合采用梯形螺纹7H/7e的精度等级,既保证传动顺畅,又不会因为间隙过大导致施压时出现轴向窜动。所有棱角位置都做了R2的圆角倒钝处理,避免操作过程中划伤操作人员,T型手柄的两端套有防滑橡胶套,转动施力时不容易打滑。底部安装孔的孔距按照标准工作台T型槽的间距设置,可以直接适配多数标准钳工台、实验台的安装点位,不需要额外打孔改造安装基面。
