压力机折弯作业工装结构三维设计

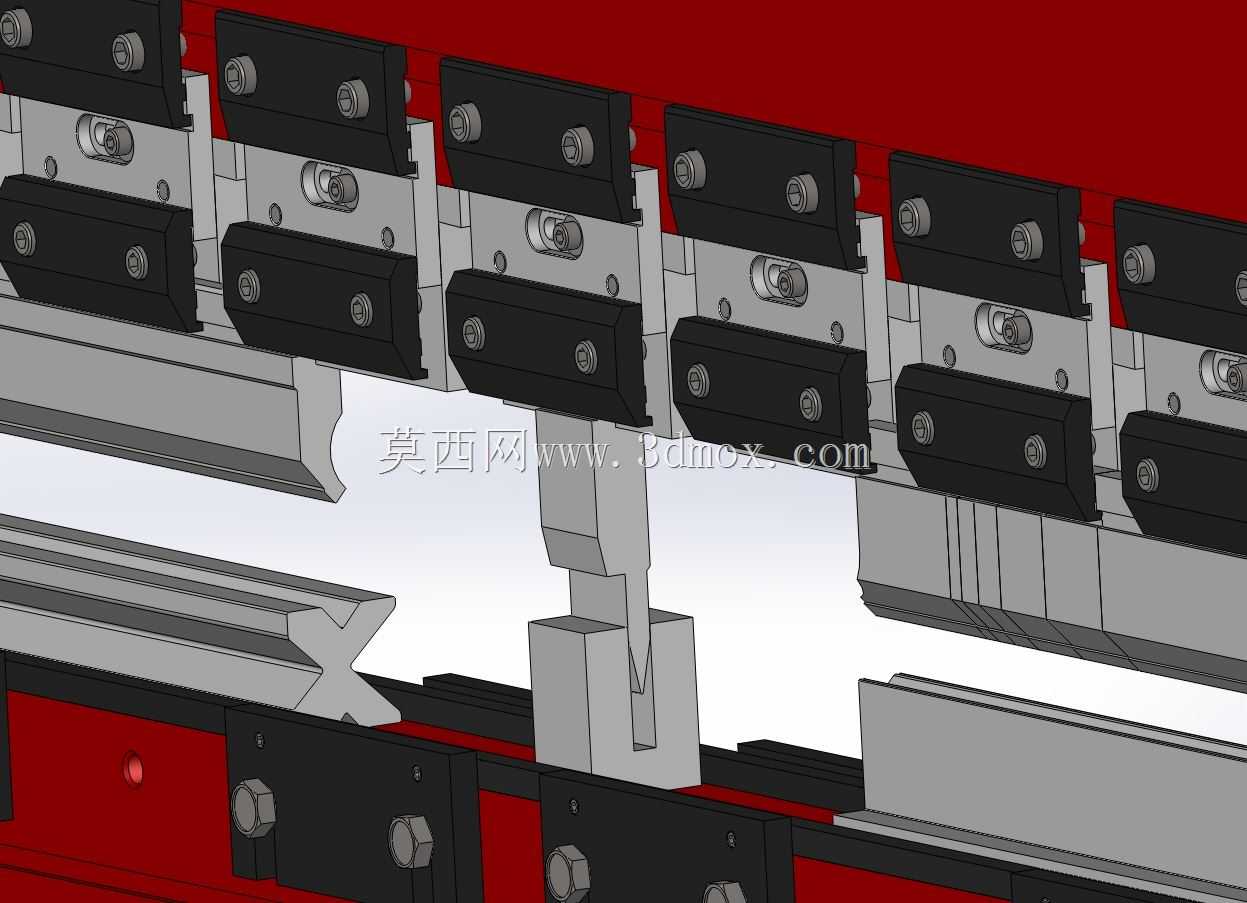

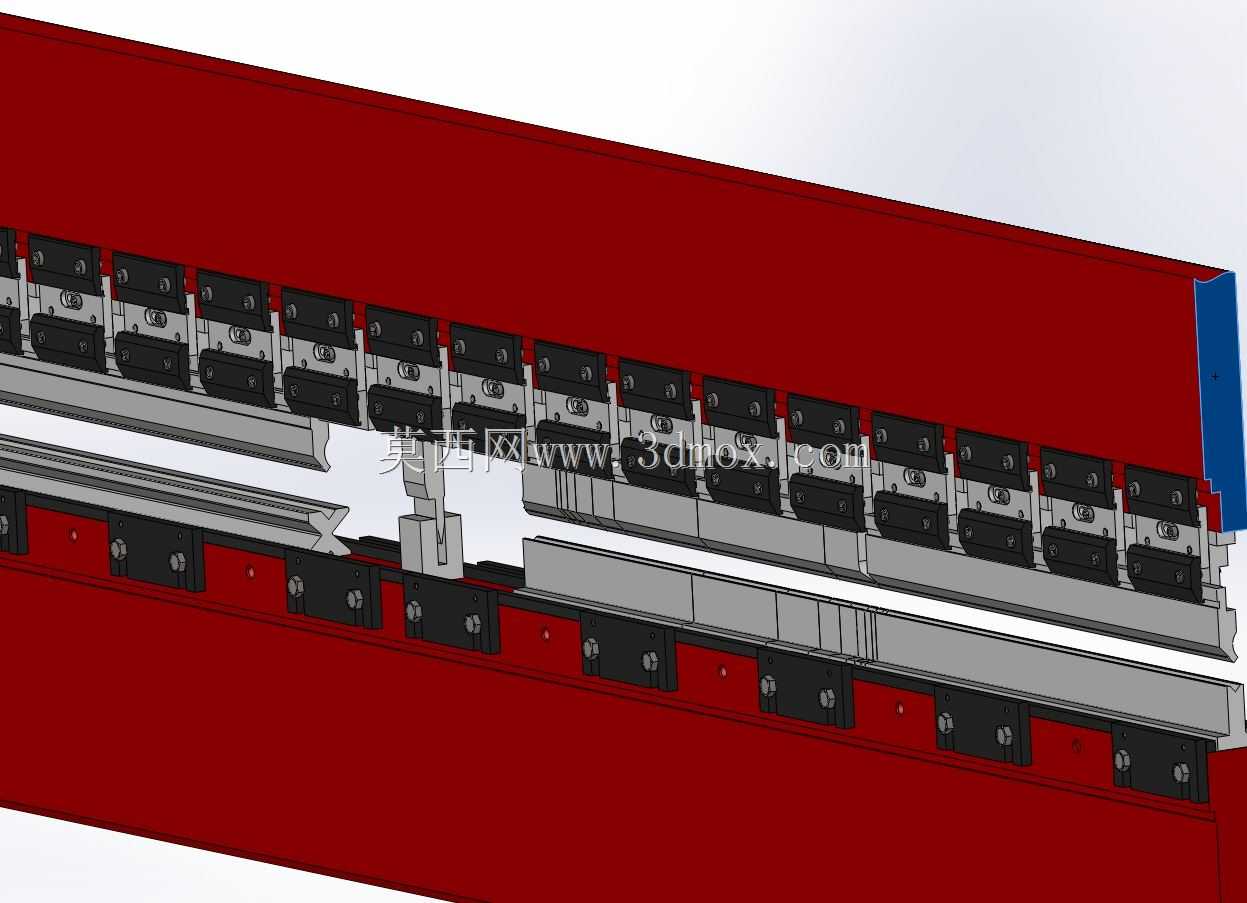

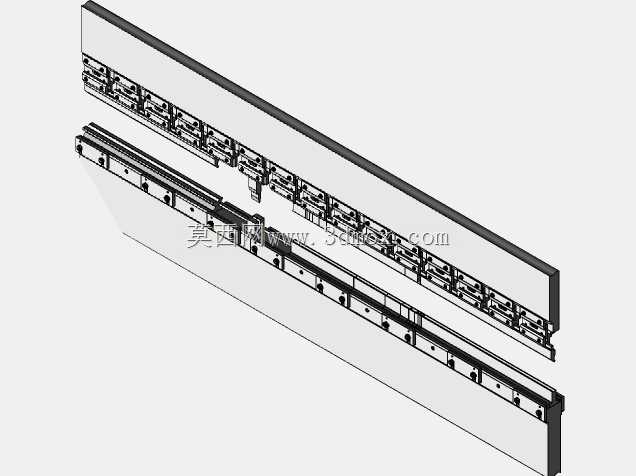

　　在钣金加工车间的日常生产环节里，折弯工序是决定钣金件成型精度、批量一致性的核心工序，这套压力机折弯结构，正是针对长条形钣金件连续折弯作业开发的专用执行机构，适配常规开式、闭式机械压力机的滑块安装接口，可直接替换原有通用模座完成折弯功能拓展。从实际应用场景来看，这类结构多用于配电柜壳体、仓储货架层板、通讯设备安装支架、轻钢龙骨配件等长尺寸薄壁钣金件的折弯作业，相比单工位折弯模，多模座连续排布的结构能有效减少长工件的多次装夹偏差，避免长板料折弯过程中出现的扭翘、角度不均问题。整套结构的设计思路围绕压力机滑块的直线往复动作展开，上模部分采用分段式模夹固定结构，每个独立模夹可单独调整装夹高度，适配不同长度、不同折弯线位置的工件加工需求，

　　模夹与上模座之间采用楔形锁紧结构，换模时只需松开侧边锁紧螺钉即可快速更换折弯上模，无需整体拆卸模座，能大幅缩短产线换型的停机时间。下模部分采用整体式下模座搭配可换式下模槽口的设计，下模座上预留了多组平行安装槽，可根据折弯工件的板厚、折弯半径需求，更换对应槽宽的下模镶块，镶块与模座之间通过定位销+沉头螺钉固定，承受折弯载荷时不会出现移位，同时下模座侧边设置了可调式定位挡块，挡块可沿下模座长度方向任意滑动锁定，为工件送进提供精准的定位基准，减少人工划线的辅助工时。从安装边界来看，整套折弯结构的上模座安装孔位完全匹配常规压力机滑块的T型槽间距，安装时只需将上模座贴合滑块底面，穿入T型螺栓锁紧即可完成固定，下模座则直接固定在压力机工作台面，

　　安装面平面度要求控制在0.02mm每米范围内，避免因安装面不平导致的折弯角度偏差；上模的下行行程需根据工件折弯高度调整，保证上模到达下死点时，折弯上模与下模槽口的间隙匹配对应板厚的折弯需求，避免出现压伤工件或者折弯角度不足的问题。结构细节上，上下模的工作刃口均采用模具钢淬火处理，硬度达到HRC58-62，保证长期批量作业下的刃口耐磨性，模夹内部设置了弹簧顶料结构，折弯完成后滑块回程时，弹簧结构可自动将卡在上模的工件顶出，避免工件带起引发的安全隐患，同时下模座两端设置了安全防护挡板，防止折弯过程中边角料崩溅。在实际生产适配中，这套结构可加工的板厚范围覆盖0.5-6mm的冷轧钢板、铝板以及不锈钢板，

　　折弯角度可通过调整压力机滑块闭合高度在0-180度范围内调整，针对不同折弯半径的需求，只需更换对应R角的上模头以及对应槽宽的下模镶块即可，无需改动整体模座结构，大幅降低了多品种小批量生产的工装投入成本。设计过程中充分考虑了压力机的载荷分布，多模座的排布沿压力机滑块中心对称布置，避免偏载导致的滑块导轨异常磨损，同时模座整体采用高强度铸铁铸造，经过时效处理消除内应力，长期承受冲击载荷不会出现变形，保证折弯精度的长期稳定性。针对长工件折弯时的材料变形问题，上模的分段排布特意避开了工件折弯时的应力集中区域，每个模夹的压紧点对应下模槽口的中心位置，保证折弯时板料受力均匀，不会出现局部压痕或者折弯线偏移的问题，同时下模槽口的入口处做了圆角过渡处理，减少板料滑动过程中的表面划伤，提升成型工件的外观质量。
