工字钢拼接式承重横梁结构设计

　　在工业厂房承重搭建、设备机架组装、输送线支撑框架这类场景里，横梁作为核心传力构件，其结构合理性直接决定整套支撑体系的负载稳定性与服役寿命。本次设计的拼接式横梁采用标准热轧工字钢作为主体基材，摒弃了传统整根型材切割下料的粗放方案，通过多段型材与内嵌加强筋的组合装配，兼顾了大跨度支撑的刚性需求与狭小运输通道的转运便利性。

　　从实际使用场景出发，这类横梁常被用于车间内跨工位的物料输送架主梁、大型设备的底部承重托梁、以及仓储区域的高位货架主横梁，需要同时承受垂直方向的静载荷、设备运行产生的交变振动载荷，以及偶尔出现的偏载冲击。设计阶段首先明确了安装边界条件：两端采用标准连接板与立柱或侧边支撑构件栓接，安装孔位匹配通用型钢构件的连接尺寸，无需现场二次打孔即可完成装配，大幅降低现场施工的工作量。主体工字钢的翼缘与腹板厚度选取经过载荷校核，在额定均布载荷下，腹板的剪切应力、翼缘的弯曲应力均控制在材料许用应力的60%以内，预留足够的安全余量应对突发过载情况。

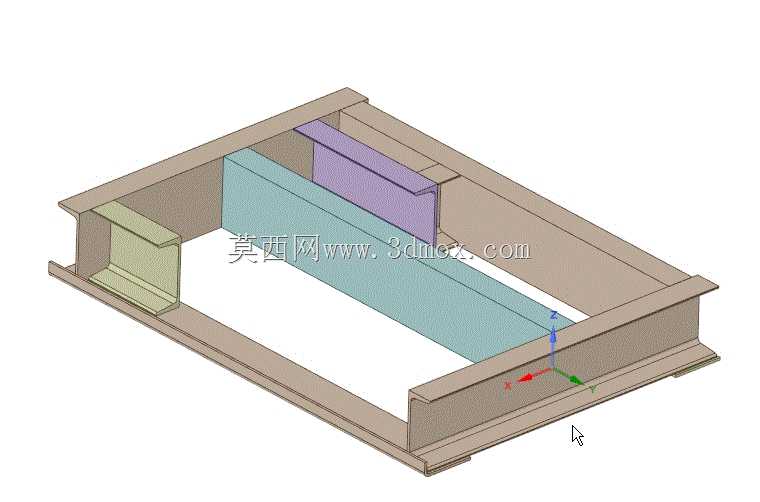

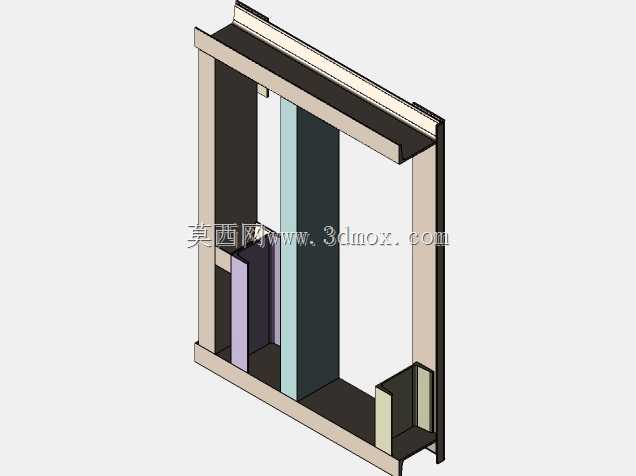

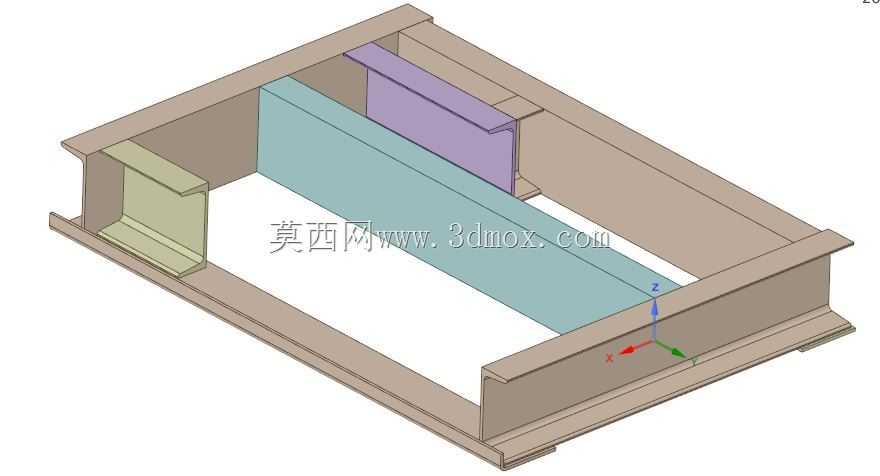

　　结构细节上，横梁内部设置了多块不同颜色标识的加强筋板，不同位置的筋板承担不同的功能：靠近两端安装位的竖向筋板主要分散连接螺栓传递的集中载荷，避免翼缘与腹板连接位置出现应力集中导致的开裂；跨中位置的纵向筋板沿横梁长度方向布置，提升整体截面的抗扭性能，应对偏载情况下的扭矩作用；中间段的横向筋板则间隔均匀排布，防止长跨度下腹板出现失稳屈曲。所有筋板与工字钢主体的连接位置均做了倒角过渡，避免焊接或装配时出现应力尖角，同时减少应力集中系数。

　　外形尺寸设计上，横梁的整体跨度适配常见的3米以内工位间距需求，截面高度控制在合理范围，既保证足够的抗弯截面模量，又不会因为截面过高导致上层设备安装空间被过度占用。两端的连接端板突出工字钢翼缘一定距离，预留出螺栓安装的操作空间，现场装配时可以直接从外侧穿入螺栓完成紧固，不需要在型材内部预留操作空间。拼接结构的设计让整个横梁可以拆解为三个独立分段，单段重量控制在单人可搬运的范围内，在没有起重设备的狭小安装空间内，两名作业人员即可完成转运与拼装，拼装时通过定位止口保证各段的同轴度，拼装完成后整体直线度误差控制在每米0.5毫米以内，不会出现拼接错位导致的受力不均问题。

　　从设计思路层面，这款横梁没有追求复杂的异型截面，而是基于成熟的标准型钢做二次结构优化，既可以利用标准型钢成熟的轧制工艺保证基材质量，又能通过内部加强结构弥补标准型材在特定载荷场景下的性能短板。相比采用整根大截面重型工字钢的方案，这种拼接加强结构在同等承载能力下重量降低约18%，材料成本也有明显下降，同时解决了长尺寸型材在厂区内转运、转弯、进门难的实际问题。在实际选型应用时，设计人员可以根据具体的载荷大小、跨度需求，调整内部筋板的厚度与排布间距，不需要改变外部安装尺寸即可适配不同的负载等级，具备较强的通用适配性，能够覆盖多数工业场景下的中等载荷横梁支撑需求。
