精密长行程滚珠丝杠传动构件

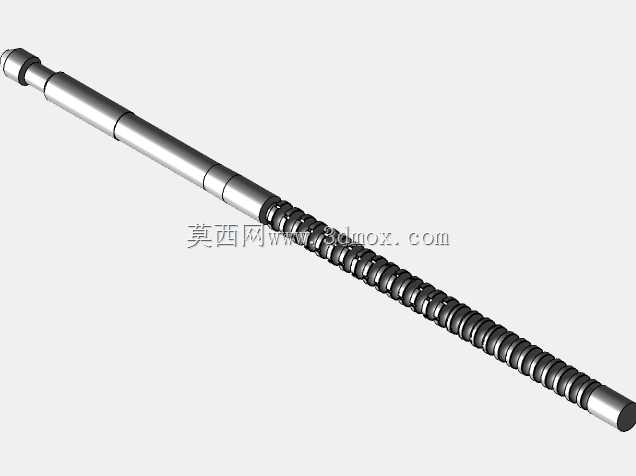

　　这款长轴类传动构件属于滚动螺旋传动副的典型结构，在各类需要精准直线位移转换的工业场景中承担核心传动作用，从数控加工设备的进给轴、自动化生产线的直线移载模组，到精密检测设备的位移调节机构，都能见到这类构件的应用。和传统滑动丝杠相比，这类构件通过滚道内的滚动体实现螺旋副的滚动摩擦，传动效率能提升至九成以上，启动扭矩无爬行迟滞，低速进给时不会出现粘滑现象，能保证微米级的位移控制精度，同时磨损量远低于滑动结构，长期运行的精度保持性更优。从结构设计来看，构件整体为细长轴布局，一端预留的光轴段用于安装支撑轴承与锁紧结构，可适配角接触球轴承或深沟球轴承的支撑方案，根据安装空间的不同可选择固定-固定、固定-支撑、固定-自由三类支撑组合，

　　对应不同的转速与负载工况；中间段为连续的螺旋滚道成型区，滚道的法向截面轮廓与配套滚动体的曲率完全匹配，滚道的导程误差、螺距累积误差都经过严格控制，保证运行过程中滚动体循环流畅无卡滞；另一端的光轴段可根据需求安装联轴器、同步带轮等动力输入部件，也可直接连接驱动电机输出轴，部分工况下还可在该端加装防尘圈、刮屑板等密封结构，避免加工碎屑、粉尘进入滚道造成滚动体磨损。设计这类细长传动构件时，首先要核算长径比对应的临界转速，避免高转速运行时出现轴系共振，当长径比超过60时通常需要增加中间支撑结构，或者适当加大轴径提升刚性；其次要根据额定动载荷、静载荷核算滚道的接触应力，保证在额定负载下滚道不会出现塑性变形与疲劳点蚀，

　　滚道的表面硬度通常要控制在HRC58-62之间，芯部保持足够韧性以承受冲击载荷；另外还要考虑预紧结构的设计，通过双螺母垫片预紧、单螺母变位导程预紧等方式消除螺旋副的轴向间隙，提升反向传动的定位精度，预紧力的大小要控制在额定动载荷的一成左右，过大会增加摩擦阻力降低使用寿命，过小则无法完全消除间隙影响传动精度。安装过程中要保证构件两端支撑座的同轴度误差控制在0.02mm以内，轴线与配套直线导轨的平行度误差每米不超过0.05mm，否则会造成滚动体偏载、运行阻力骤增，严重时会出现卡顿、异响甚至滚道压痕损伤。日常运维时要定期在滚道表面涂抹锂基润滑脂或者注入专用润滑油，形成稳定的油膜降低滚动摩擦，同时要检查密封件的完好性，避免切削液、

　　金属碎屑进入滚道内部，对于高速运行的工况还要监测轴端的温升，避免热伸长造成的预紧力过载问题。这类构件的导程规格可根据进给速度需求选择，小导程规格适合高精度微进给场景，大导程规格适合高速移载场景，不同直径规格对应不同的额定负载，选型时需要结合设备的最大轴向负载、最高运行速度、定位精度要求、安装空间尺寸综合匹配，避免出现选型过小造成寿命不足，或者选型过大造成成本浪费与安装空间冗余的问题。
