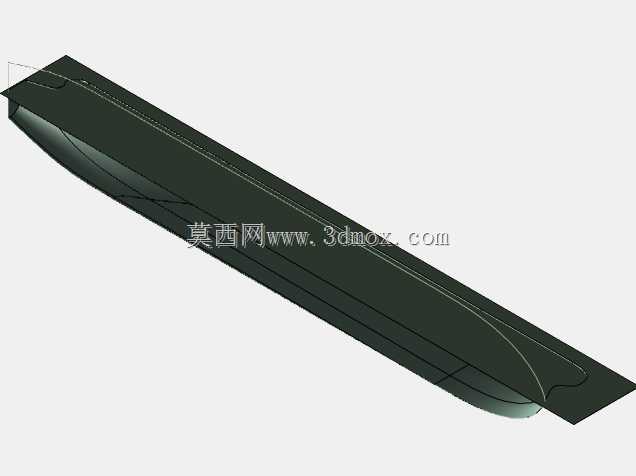

流线型曲面过渡结构件三维设计

该曲面结构件的设计初衷，是为解决流体输送设备、高速运动装备外覆盖件在衔接位置的流阻过大、应力集中问题，在实际工程应用中，这类曲面过渡结构常出现在风道衔接段、高速运载工具外饰拼接位、流体管路变径过渡区域，能够有效降低介质流经衔接位置时的紊流产生概率，同时减少结构本身在交变载荷下的应力集中点，提升整体结构的疲劳寿命。从设计思路来看，建模阶段优先采用G2连续曲面构建衔接轮廓，避免出现曲率突变的折角，在曲面边界的处理上，预留了均匀的安装法兰边厚度，安装边界的孔位排布遵循等距分布原则，能够适配常规的螺栓紧固安装需求，安装面的平面度公差在建模时就做了基准约束，保证装配后不会出现密封间隙或者装配错位问题。外形尺寸方面，该结构件的整体轮廓遵循流体力学最优流线轨迹，曲面的曲率变化从大端到小端平滑过渡，没有出现局部曲率半径过小的区域，既能够满足冲压或者注塑成型的工艺要求，避免成型过程中出现壁厚不均、脱模困难的问题，也能在实际使用中减少介质冲刷带来的局部磨损。在功能特性上，该结构的内壁曲面与外壁曲面保持等厚偏移，壁厚均匀性控制在合理区间，既能够满足结构强度要求，避免在承压工况下出现局部变形，也不会因为壁厚过大造成材料浪费、整体重量超标。实际选型适配时，需要注意该结构件的进出口端的连接尺寸与对接管路或者覆盖件的尺寸匹配，安装面的密封槽位置在建模时已经做了预留，装配时可以直接适配常规的密封圈规格，不需要额外做二次加工。对于结构设计从业者来说，这类曲面建模的难点在于曲率连续的把控，建模过程中需要反复检查曲面的曲率梳，确保没有突兀的曲率拐点，否则不仅会影响外观质感，更会在实际使用中造成流场紊乱、应力集中等工程问题，该模型的曲面构建逻辑可以直接复用在各类需要平滑过渡的结构设计中，帮助设计人员快速完成高质量曲面结构的搭建，减少反复调整曲面的时间成本。
