流线型曲面壳体试验构件结构设计

这类流线型曲面壳体构件，常应用于流体力学试验台、高速运动设备外覆件、风洞测试样件等场景，核心作用是在高速相对运动环境下降低流体阻力，减少紊流产生，同时为内部搭载的传感元件、测试模块提供稳定的安装承载空间。从实际工程落地角度看，这类曲面构件的设计首先要匹配测试段的安装边界，整体外轮廓需要顺着流体来流方向做连续顺滑过渡，不能出现曲率突变的折角，否则会在测试过程中诱发局部涡流，直接影响试验数据的准确性。

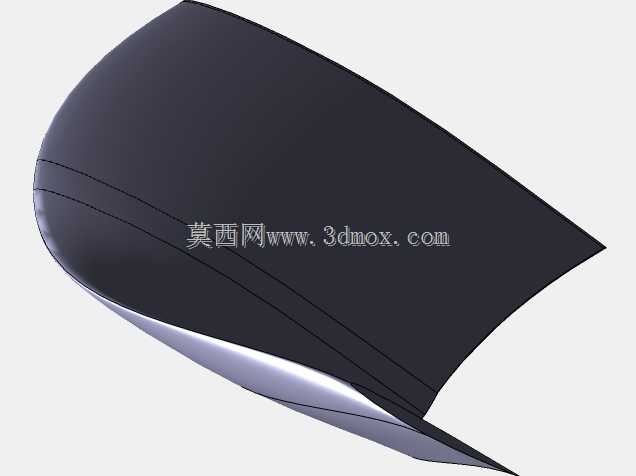

设计阶段首先要确定安装基准面，构件尾端的平直段是主要的安装定位区域，需要预留对应的安装孔位与贴合面，保证装配后与安装基座的同轴度偏差控制在合理范围内，避免安装错位带来的流场干扰。曲面部分的曲率变化是设计核心，从头部的大曲率圆弧段逐步过渡到中部的平缓曲面，再收窄到尾端的平直安装段，整条曲面的G2连续性是基础要求，不光是外观顺滑，更要保证流体流经表面时不会出现边界层分离。

从功能特性上看，这类试验构件不需要承担大的结构载荷，主要承受流体冲击带来的均布压力，所以壳体壁厚可以做均匀化设计，既保证足够的刚度避免高速气流下产生形变震颤，又能控制整体重量降低安装基座的承载负担。构件的内表面不需要做额外的曲面随形处理，只需要保证外表面的曲面精度即可，内部预留的空腔可以根据测试需求搭载不同的测试模块，空腔的边界要和外曲面保持均匀的壁厚差，避免局部壁厚突变导致的成型缺陷。

实际安装时，尾端的安装面需要和基座的定位面完全贴合，安装孔的位置公差要控制在±0.1mm以内，保证构件安装后整体的姿态角度符合试验设计要求，不会出现偏角导致流场不对称。这类构件的外形尺寸需要匹配试验段的通径，整体宽度不能超过试验段的有效测试截面，长度方向要保证头部的流线段完全处于流场均匀区域内，避免试验段壁面的边界层干扰测试结果。在建模过程中，曲面构建完成后需要做曲率分析、斑马纹检查，确认所有曲面过渡区域没有拐点、没有褶皱，后续如果要做样件加工，也可以直接基于这个曲面模型生成刀路，不需要额外做曲面修补，减少加工前的模型处理工作量。
