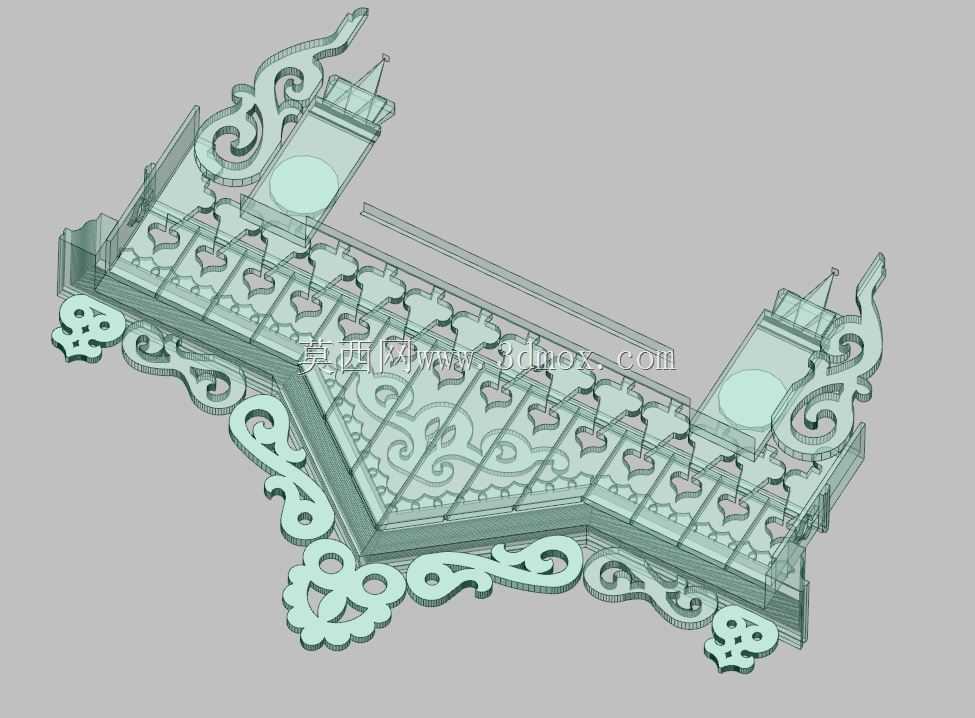

雕花装饰实木角窗拼接结构三维数模

　　做建筑装饰配套结构设计快十二年，经手的窗类构件数模少说有两百多套，这次做的转角木窗雕花拼接结构，是给文旅项目仿古建筑配套做的定制化构件，和常规批量生产的平开窗、推拉窗逻辑完全不一样。这类构件主要用在古建复原街区、中式民宿的转角采光位，还有非遗展示馆的立面装饰段，既要满足窗体的基础围护、采光遮挡功能，还要匹配建筑整体的木雕装饰风格，不能出现现代五金外露、拼接缝隙错位的问题。

　　设计初期先卡安装边界，转角位的墙体夹角是90度，窗体的两个外伸安装边长度控制在420mm，整体安装后的突出墙面厚度不超过180mm，避免和后续安装的窗套、檐口线出现干涉。和普通整樘木窗不同，这个构件是转角位置的装饰拼接段，不需要做整扇的开合结构，核心是把雕花装饰段和基础窗体的受力框架做一体化设计，不能出现雕花部分脱落、拼接处开裂的问题。

　　结构拆分的时候，把整个构件分成了三个功能层：最外侧是雕花装饰层，用的是和窗体同材质的实木料做浮雕加工，卷草纹的凸起高度控制在15mm，既保证雕刻纹理的立体感，又不会因为突出过多积灰、磕碰损坏；中间层是窗体的基础受力框架，用的是指接实木方做拼接，角部做了暗榫结构，不用明钉固定，避免后期木材干缩出现钉孔外露、缝隙变大的问题；最内侧是和墙体连接的安装基层，预留了6个沉头安装孔，孔位做了5mm的深度沉台，安装后可以用同材质木塞封堵，完全看不到安装固件。

　　做三维建模的时候特意把拼接缝的位置做了错位处理，雕花层的拼接缝和受力框架的拼接缝错开30mm以上，避免应力集中在同一条线上导致木材变形开裂。考虑到木材的干缩湿胀特性，所有拼接面都预留了0.3mm的工艺间隙，不会因为温湿度变化出现构件起拱、拼缝错位的情况。雕花部分的曲面做了等厚处理，最小加工厚度不低于8mm，避免数控雕刻的时候出现断刀、构件透底的问题，同时也能保证雕花部分的结构强度，日常清洁擦拭的时候不会把雕花碰断。

　　实际应用的时候，这类转角木窗构件不需要单独做开合五金，是和两侧的常规木窗做拼接安装，整体形成连续的立面窗饰效果。安装的时候先把内侧基层和墙体的预埋木砖做固定，调整好水平垂直度之后，再把两侧的常规窗扇和这个转角构件做企口拼接，拼接处打中性密封胶，外表面做同色木蜡油处理，完全看不出拼接痕迹。和常规的石膏线、树脂雕花转角件相比，实木材质的构件和整窗的材质一致性更好，后期维护的时候只需要局部补刷木蜡油即可，使用寿命能达到20年以上，不会出现树脂件老化变黄、石膏件受潮脱落的问题。

　　建模过程中还特意核对了现场的墙体误差，把安装边的可调余量留了5mm，现场安装的时候可以根据墙体的实际平整度做微调，不需要现场二次切割构件，避免破坏雕花部分的完整性。所有的边棱都做了R2的圆角处理，没有尖锐棱角，既避免安装过程中划伤施工人员，也能减少后期使用过程中磕碰掉漆的概率。构件的重量控制在7.2kg，单人即可完成安装作业，不需要额外的吊装辅助，能有效降低现场的施工成本。
