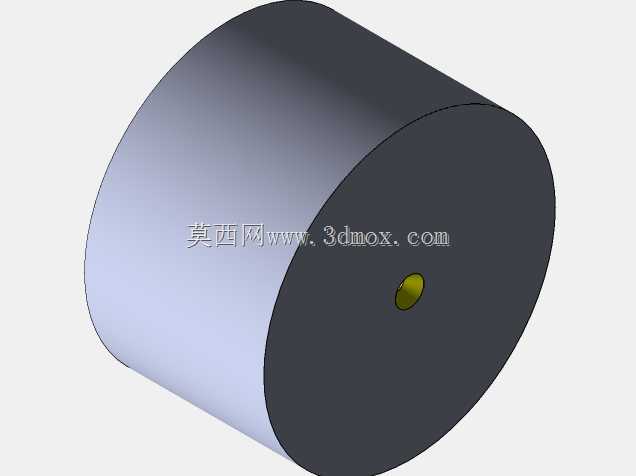

符合GOST14034-74标准的6s规格中心孔结构

　　在轴类零件、回转体工装夹具的加工全流程里，中心孔是贯穿车削、磨削、检测全工序的核心定位基准，这款遵循GOST 14034-74标准设计的6s规格中心孔结构，适配苏标体系下的常规回转件加工需求，能覆盖多数中小型轴类零件的工艺定位场景。从实际加工场景来看，这类带标准中心孔的圆柱基准件，常作为工序间的定位校验样块使用——比如车间新购进外圆磨床、数控车床后，需要验证尾座顶尖与主轴的同轴度时，就可以将该样块装夹在两顶尖之间，打表检测圆柱面的径向跳动，快速判断设备顶尖轴线的重合度，避免直接加工工件出现锥度、圆度超差的问题。不同于普通简易中心孔，这款结构的中心孔采用带保护锥的设计逻辑，内孔分为导向段、定位锥面、安全沉孔三个部分：

　　最内侧的小直径导向孔方便顶尖导入，避免顶尖顶装时刮伤定位锥面；60度的定位锥面是核心配合面，和标准顶尖的锥面完全贴合，能承受切削过程中的径向切削力与轴向顶紧力，不会出现装夹打滑的问题；外侧的沉孔结构可以保护定位锥面不受磕碰，日常存放、转运过程中即使工件端面受到碰撞，也不会损伤核心定位面，保证后续重复装夹的定位精度。设计时特意将外圆柱面的粗糙度、圆柱度公差与中心孔的位置公差做了匹配约束，中心孔的轴线与外圆柱面的同轴度控制在0.005mm以内，这样在作为校验样块使用时，外圆的跳动数值可以直接反映设备的装夹误差，不会因为样块本身的形位公差干扰检测结果。从安装边界来看，该结构的整体外形为等直径圆柱，端面平整无凸起，

　　既可以直接架在两顶尖之间做回转检测，也可以放置在V型铁上作为基准块，校准高度尺、百分表的测量基准，适配车间里多数常规检测工装的装夹尺寸。实际生产中，很多轴类零件的中心孔在热处理后会出现氧化、变形的问题，需要在精磨工序前修研中心孔，这款标准中心孔结构也可以作为修研工序的对标样件，工人修研完工件中心孔后，可以和标准样块的锥面接触面积做对比，判断修研质量是否达到工艺要求——当顶尖与中心孔的接触面积达到85%以上时，才能保证磨削过程中受力均匀，不会出现让刀、振纹的问题。不同于非标定制的中心孔结构，这款遵循GOST标准的中心孔尺寸完全匹配苏标体系下的顶尖、中心钻规格，车间里常规的B型中心钻就可以直接加工出对应的孔型，不需要定制特殊刀具，

　　能降低工艺准备成本。在工装设计场景中，很多回转类工装的定位端也会采用同规格的中心孔结构，比如磨床用的芯轴、车床用的回转夹具，直接参考该结构的尺寸参数设计，就能保证和现有设备顶尖的兼容性，不需要额外做适配调整。需要注意的是，这类中心孔的定位锥面粗糙度需要控制在Ra0.8以下，否则顶尖贴合时会出现微观间隙，高速回转时容易产生振动，影响加工表面质量，设计时也特意对锥面的粗糙度要求做了明确，和实际加工的工艺要求保持一致。另外，中心孔最内侧的小直径孔深度有严格的尺寸约束，不能过深也不能过浅：过深会导致顶尖锥面无法完全贴合，定位刚度不足；过浅则会让顶尖的尖端直接顶到孔底，造成锥面配合受力不均，长期使用会出现顶尖磨损加快、定位精度下降的问题，这款结构的内孔尺寸完全按照标准要求做了参数匹配，能避免上述问题的出现。在批量轴类零件的加工过程中，统一采用该标准的中心孔结构，还可以实现不同工序、不同设备之间的装夹互换，工件从车床转到磨床、再转到检测工位时，不需要重新找正定位基准，能大幅提升工序流转的效率，减少重复装夹带来的累积误差。
