内螺纹连接暗杆式手动闸阀结构

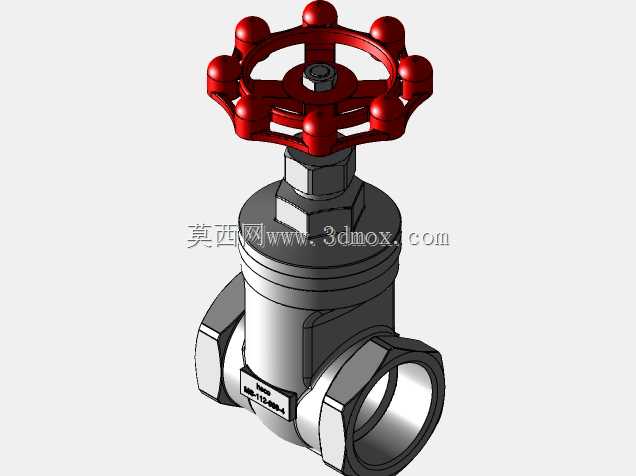

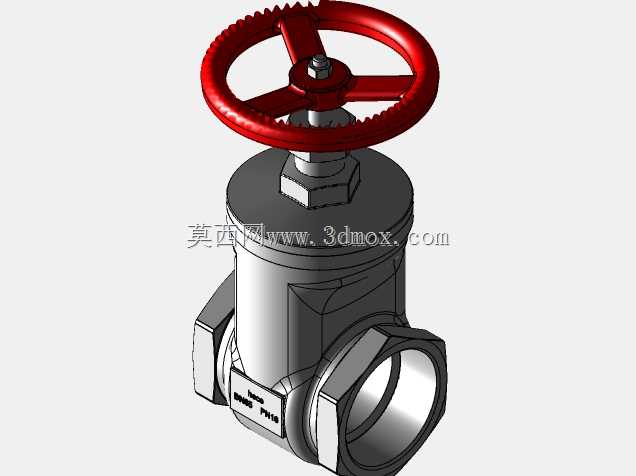

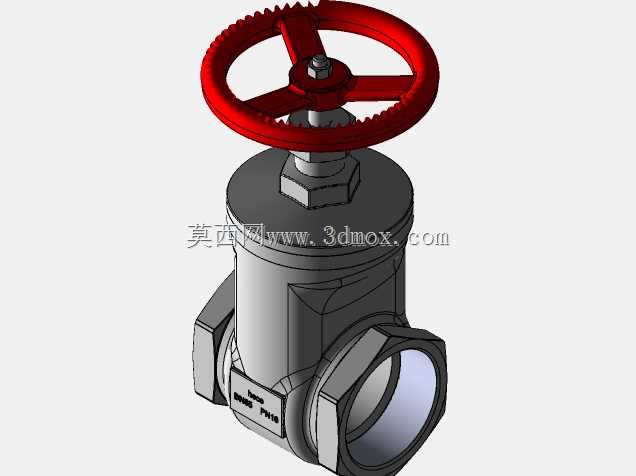

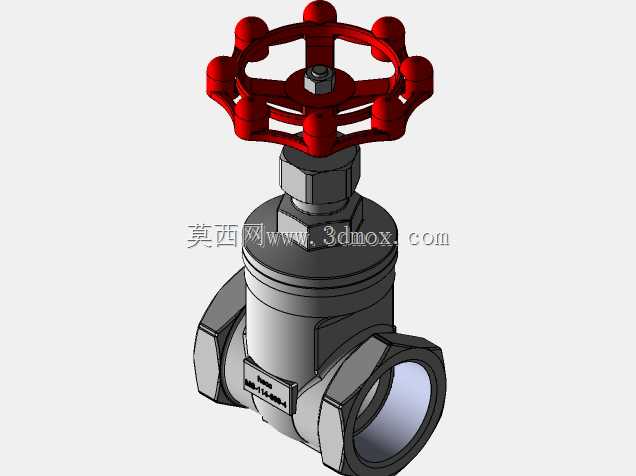

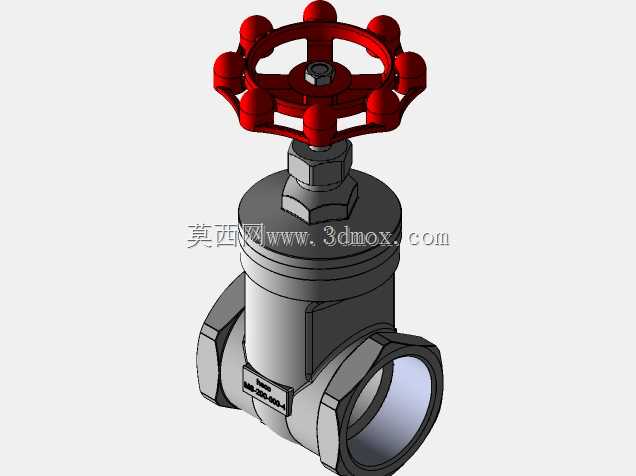

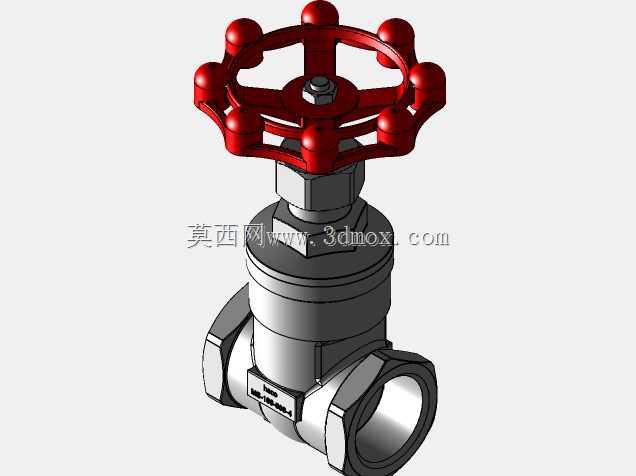

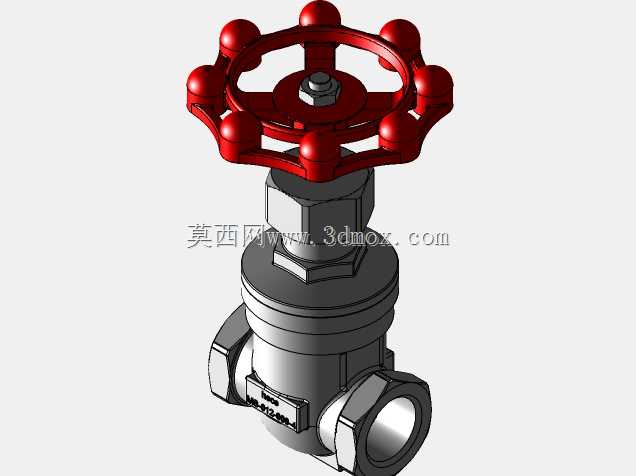

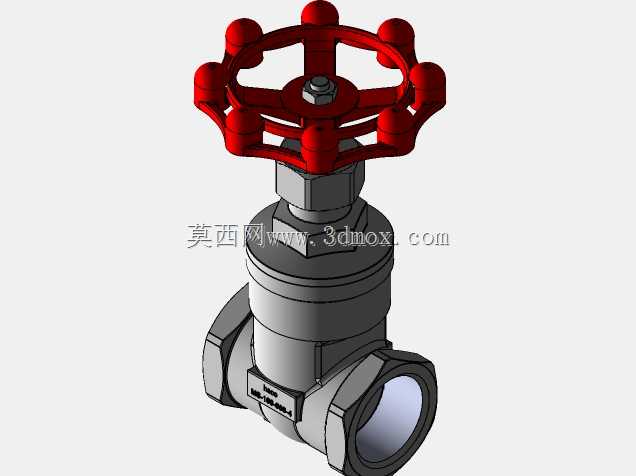

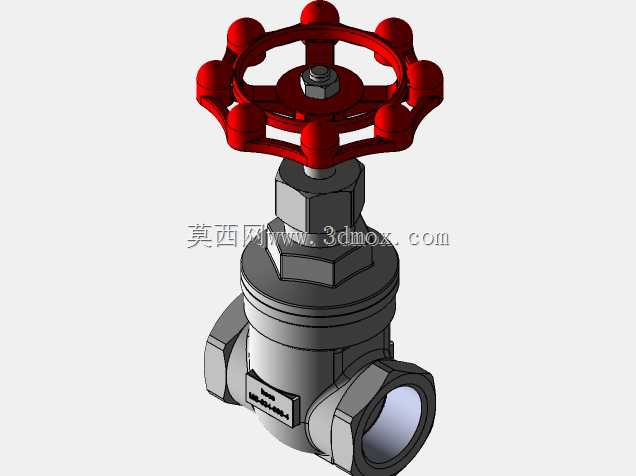

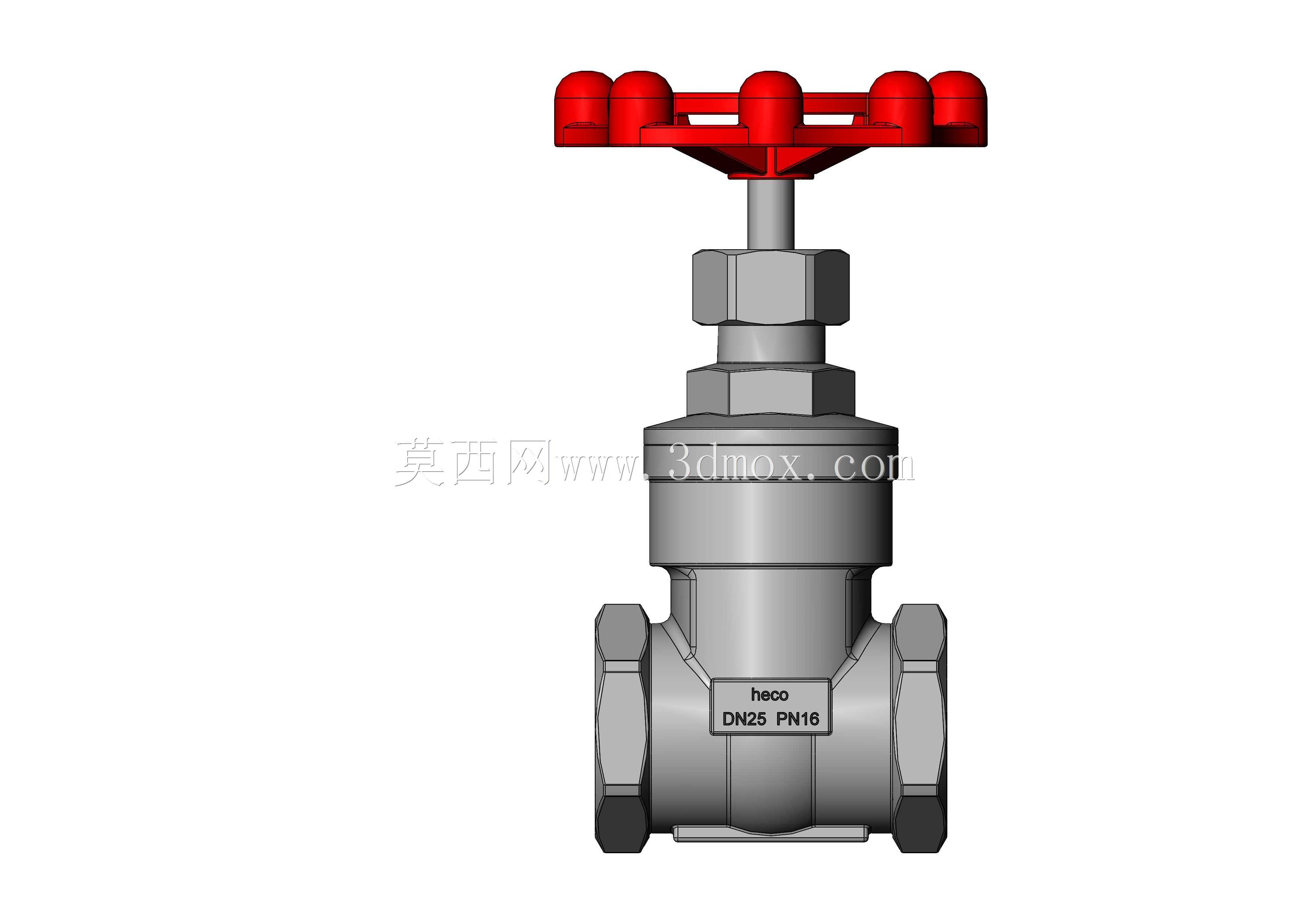

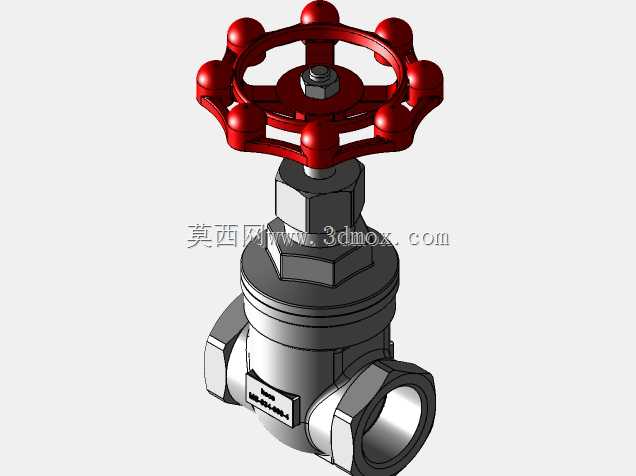

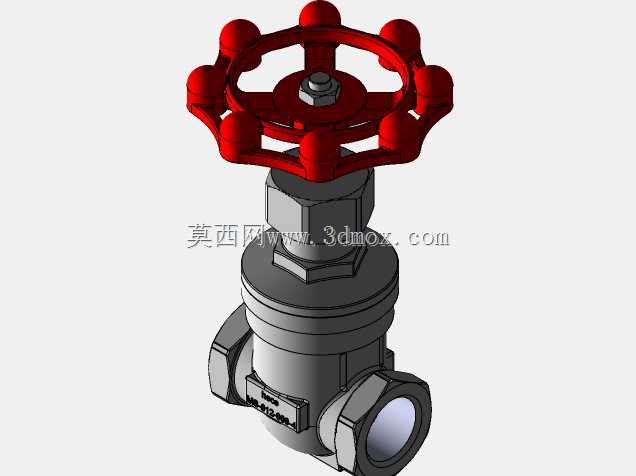

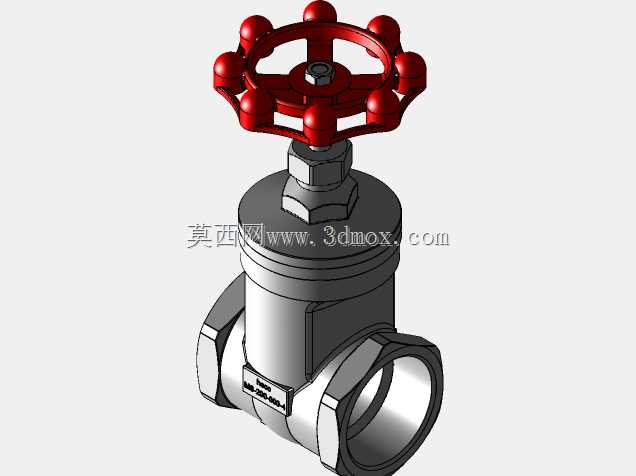

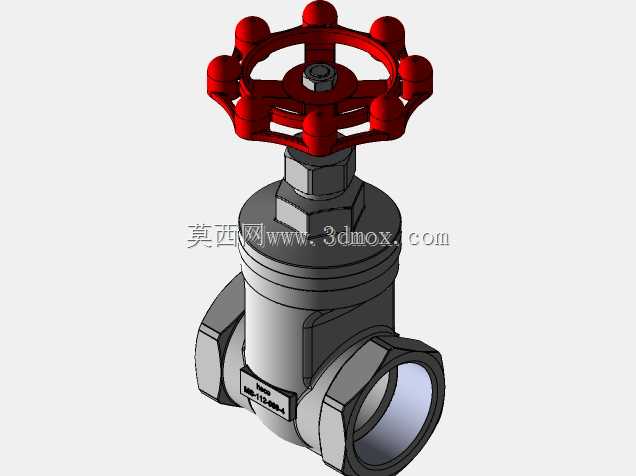

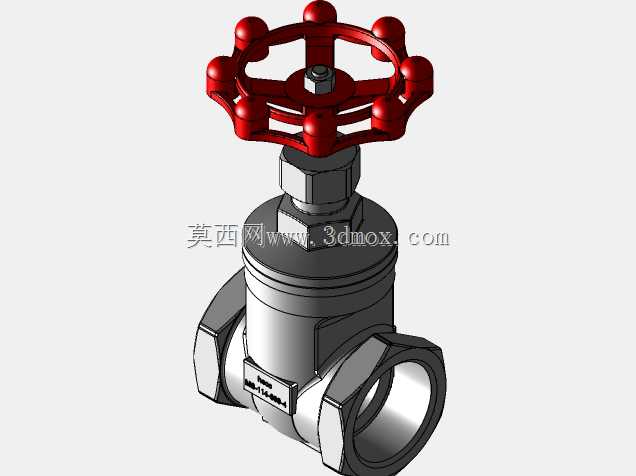

　　这款手动闸阀的三维结构，还原了小通径低压管路截断类阀门的典型设计，核心应用场景集中在民用给排水、小型暖通循环、低压工业流体输送、设备配套水路系统中，承担管路通断控制的核心作用，不承担流量调节功能——这是闸阀结构本身的特性决定的，闸板升降过程中密封面全程贴合，半开状态会造成密封面冲蚀，因此实际工程应用中仅作全开全关操作。从结构设计思路来看，这款闸阀采用暗杆结构设计，阀杆只做旋转运动不随闸板升降，整体安装高度不会随阀门启闭发生变化，对于安装空间竖向尺寸受限的管路场景十分友好，比如设备内部紧凑排布的水路、吊顶内敷设的给排水支管，都能适配这种固定高度的阀体结构。阀体两端采用内螺纹连接形式，适配DN25通径的低压管路，公称压力等级PN16，

　　可适配最高1.6MPa的常温流体工况，螺纹连接的形式无需焊接法兰，安装时仅需在管端加工对应外螺纹，缠绕密封生料带后旋入阀体即可，现场安装效率高，后期维护拆卸也十分便捷，非常适合小口径管路的快速装配场景。从外形尺寸与安装边界来看，阀体主体采用锻压黄铜材质的典型结构，中部为对称式流道设计，流道通径与连接螺纹规格匹配，没有缩径设计，流体通过时的压损极小，不会造成管路输送效率的额外损失；手轮采用红色冲压钢板结构，轮辐做了圆弧过渡，操作时手部受力均匀，开关力矩传递直接，手轮与阀杆之间通过方榫连接，配合顶部的锁紧螺母固定，长期操作不会出现打滑松脱的问题。阀杆与阀体之间采用填料密封结构，中部的压紧螺母可以在填料出现微量渗漏时逐步拧紧，

　　补偿填料的磨损量，无需拆解整个阀门即可完成密封维护，大幅降低了后期运维的成本。阀体中部的阀盖与主体之间采用螺纹连接加密封垫的结构，装配时可以精准控制闸板的升降行程，保证全开时闸板完全抬升至流道以上，不会对流体造成遮挡，全关时闸板完全落至阀座密封面，实现零泄漏截断。阀体上的标识区域清晰标注了通径与压力等级，现场施工时可以快速识别阀门参数，避免错装。从实际选型适配角度，这款闸阀的结构尺寸完全符合通用小口径内螺纹闸阀的安装尺寸规范，可直接替换同参数的老旧损坏阀门，无需改动现有管路的排布位置；手轮的操作半径经过优化，即使在管路排布密集、周边操作空间狭小的场景下，也能完成完整的开关操作，不会出现手轮与周边管件干涉的问题。

　　密封面采用铜合金本体密封，适配水、低压蒸汽、无腐蚀性油品等多种流体介质，长期使用不会出现密封面锈蚀卡涩的问题，阀杆的梯形螺纹传动结构具备良好的自锁性，阀门开关到位后不会因为管路流体的压力波动出现自行启闭的情况，工况稳定性强。在三维建模层面，这款模型完整还原了所有零件的装配关系，从手轮、阀杆、压紧螺母、填料压盖、阀盖、闸板到阀体主体，每个零件的配合公差都符合机械设计的通用规范，可直接用于管路系统的装配干涉检查、设备配套的BOM统计、施工前的排布模拟，也可作为小口径阀门设计的参考原型，帮助结构设计人员快速掌握暗杆内螺纹闸阀的内部构造与装配逻辑。
