箱式直线轴承滑块CNC加工件

　　这款箱式直线轴承滑块属于直线运动系统里的标准导向承载部件，日常在非标自动化输送线、点胶设备位移平台、小型数控雕刻机的进给轴、包装机械的横移机构里都能见到它的身影，核心作用是给配套的光轴导轨提供滑动支撑，让搭载的负载能沿着光轴轴线做低阻力的平稳往复直线运动，避免运动过程中出现卡滞、偏摆的问题。

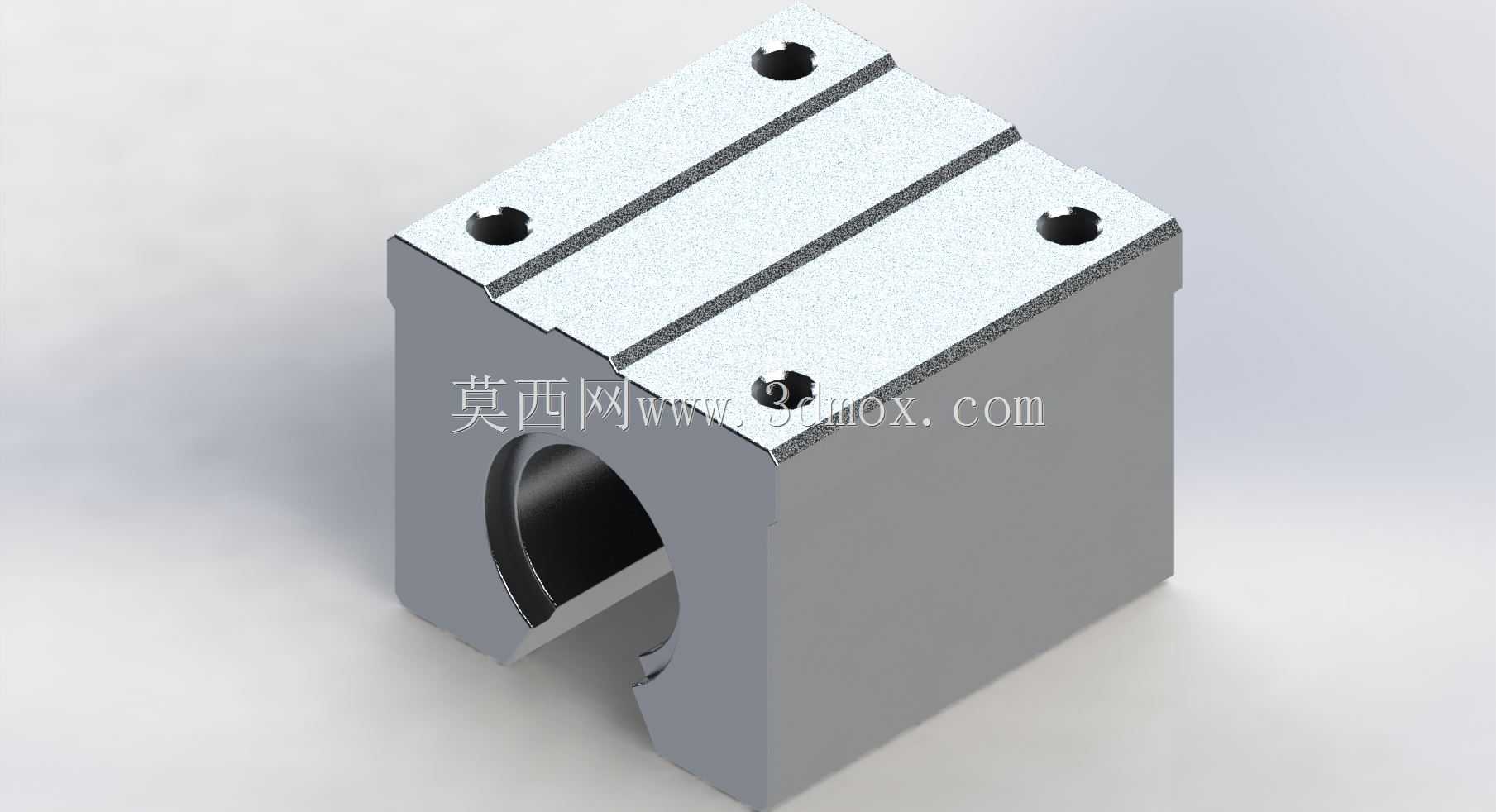

　　从结构设计来看，整体采用方块式的封闭箱体构型，相比开口型滑块的承载刚性更强，适合有一定径向负载、冲击载荷的使用场景。主体安装面做了两道平行的通槽设计，这两道槽不是工艺减重槽，而是安装让位结构：当滑块需要固定在设备安装板上时，螺栓穿过安装板拧入滑块顶面的四个螺纹孔后，螺栓头可以沉入槽内，不会突出滑块顶面干涉上方搭载的工装、工件，同时通槽结构也能给安装位置留出一定的微调余量，降低安装孔位的加工精度要求，现场装配时不用反复铰孔对位，能大幅缩短设备组装的调试周期。

　　滑块侧面的开口是配套光轴的装入位，开口处做了圆弧过渡倒角，一方面是装配时引导光轴顺利滑入滑块内部的轴承保持架，避免硬敲硬塞刮伤光轴表面的镀铬层，破坏表面粗糙度影响滑动顺畅度；另一方面这个开口也能在日常维护时，方便操作人员清理滑块内部积存的切屑、灰尘，不用把整个滑块从轴上完全拆下来就能做简单的清洁保养，适合加工环境有少量粉尘、切屑的机加工配套场景。内部集成的直线轴承保持架采用钢珠循环结构，滑动摩擦系数比铜套类滑动轴承低一个数量级，运动过程中没有爬行现象，低速进给时的位移精度更稳定，能满足多数自动化设备0.02mm级的重复定位精度要求。

　　安装边界方面，这款滑块的外形是规整的立方体结构，四个角没有突出的安装耳，整体占用的安装空间非常紧凑，适合设备内部安装空间局促的布局场景。顶面四个螺纹孔采用对称等距布局，和同规格的标准箱式滑块安装孔位完全互换，设备维护更换时不用重新加工安装板的孔位，直接替换就能正常使用。滑块的中心孔轴线和底面、顶面的平行度控制在0.02mm/100mm以内，安装后光轴和安装基准面的平行度有保障，不会因为滑块本身的形位公差导致光轴别劲，加速轴承和光轴的磨损。

　　设计过程中特意把滑块的壁厚做了均匀化处理，CNC加工时不会因为壁厚不均出现应力变形，加工完成后不用做额外的时效处理就能保证尺寸稳定性，批量加工时的成品率更高。表面做了硬质阳极氧化处理，相比普通发黑处理的耐磨性能提升3倍以上，车间日常使用时不容易被磕碰划伤，也不会因为环境潮湿出现锈蚀问题，延长了部件的整体使用寿命。需要注意的是，这款滑块属于径向承载型部件，设计选型时要避免承受过大的倾覆力矩，如果有偏载场景需要成对使用滑块，搭配两根平行光轴组成导向组，才能保证运动的稳定性。
