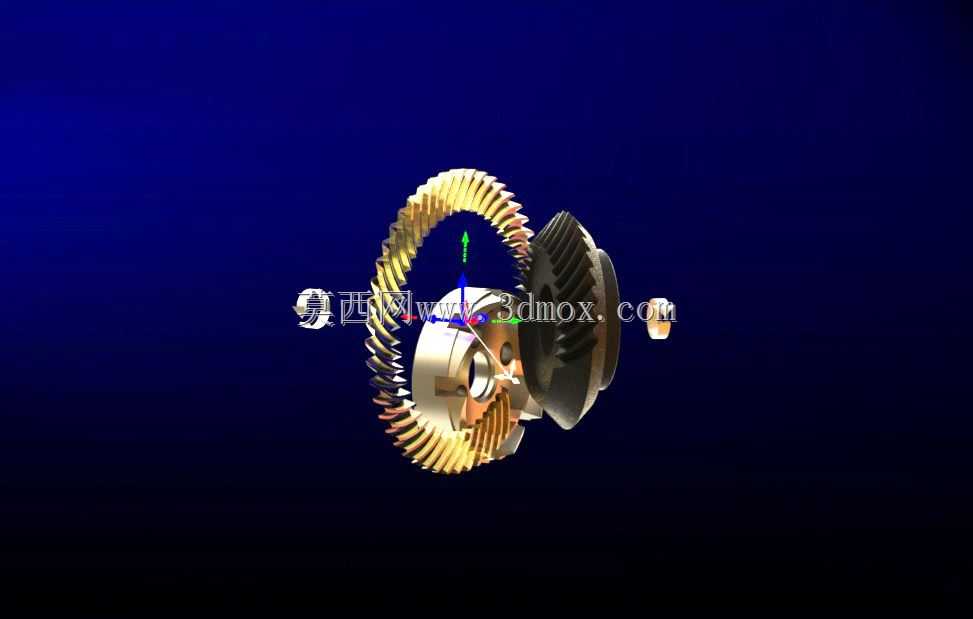

交错轴螺旋锥齿轮啮合传动结构

　　这套螺旋锥齿轮啮合结构，主要用于传递两相交错轴之间的旋转动力，在差速传动、进给机构、小型动力输出单元中应用十分广泛。不同于平行轴传动的圆柱齿轮，也不同于直齿锥齿轮的线接触啮合形式，该结构采用螺旋齿形设计，轮齿沿节锥面呈螺旋线排布，啮合过程中轮齿是逐步进入、逐步退出啮合区间的，重合度相较直齿锥齿轮提升明显，传动过程中的冲击、振动与噪声都能得到有效控制，适合中高速、有一定载荷传递需求的交错轴传动场景。

　　从设计逻辑来看，首先需要确定两轴的交错轴夹角，常规应用中多为90度正交布置，也可根据设备内部空间调整为非90度的交错角度，建模过程中需要先完成两个节锥的参数匹配，保证节锥母线在啮合点处完全相切，避免出现传动干涉或者侧隙不均的问题。轮齿的螺旋角参数需要配对设计，两个齿轮的螺旋角大小相等、旋向相反，保证啮合时齿面能够实现连续的线接触，同时要预留合理的齿侧间隙，补偿加工误差、装配误差以及工作过程中热膨胀带来的尺寸变化，避免出现卡滞、咬齿的故障。

　　齿形部分采用渐开线锥齿廓，建模时需要严格按照背锥展开的当量齿轮参数进行齿面构建，保证齿高、齿厚、齿顶圆角参数符合传动强度要求，齿根位置设置合理的过渡圆角，降低应力集中系数，提升轮齿的弯曲疲劳强度。两个齿轮的安装定位基准分别为各自的轴孔与端面，轴孔采用基孔制公差设计，与配套传动轴采用过渡配合，端面设置定位止口，保证装配时节锥顶点能够准确重合，这是锥齿轮正常啮合的核心安装边界，如果节锥顶点偏移量过大，会出现齿面接触区偏移、局部载荷过大、轮齿异常磨损甚至断齿的问题。

　　实际应用中，这类齿轮副常布置在设备的动力输出端，将动力从一个轴线方向转换到垂直或者成一定夹角的另一个轴线方向，比如小型机床的进给传动箱、电动工具的动力头、农业机械的侧传动单元、差速器的主减速齿轮组都能看到这类结构的身影。相较于直齿锥齿轮，螺旋齿的设计让啮合过程中同时参与啮合的轮齿数更多，单位齿面承受的载荷更小，传动平稳性更好，能够适应更高的输入转速，同时承载能力也有明显提升。

　　建模过程中需要重点校验啮合干涉情况，在装配约束下模拟齿轮的相对转动，逐帧检查齿面在进入啮合、啮合中点、退出啮合三个关键位置的间隙情况，确保全啮合行程中没有齿面碰撞、齿顶刮擦齿根的问题。同时要确认安装边界尺寸，两个齿轮的最大外圆直径、齿顶到安装端面的距离、轴孔的键槽尺寸都要和配套的传动箱体、传动轴、轴承位尺寸匹配，避免装配时出现空间干涉。齿面的粗糙度要求也需要在设计阶段明确，啮合齿面需要达到较高的光洁度，降低传动过程中的摩擦损耗，提升传动效率，同时减少磨损，延长齿轮副的使用寿命。非配合面可以适当降低粗糙度要求，控制加工成本。

　　在润滑设计上，这类齿轮副如果是闭式传动，多采用油浴润滑或者飞溅润滑，建模时需要确认齿轮的最低齿位能够浸入润滑油液面以下合适深度，保证啮合过程中齿面能够得到充分润滑，同时要避免浸油过深带来的搅油损失过大问题。如果是开式传动，则需要预留润滑脂加注的空间，定期补充润滑脂，减少齿面的磨粒磨损。
