玩具赛车电机动力双联传动齿轮结构

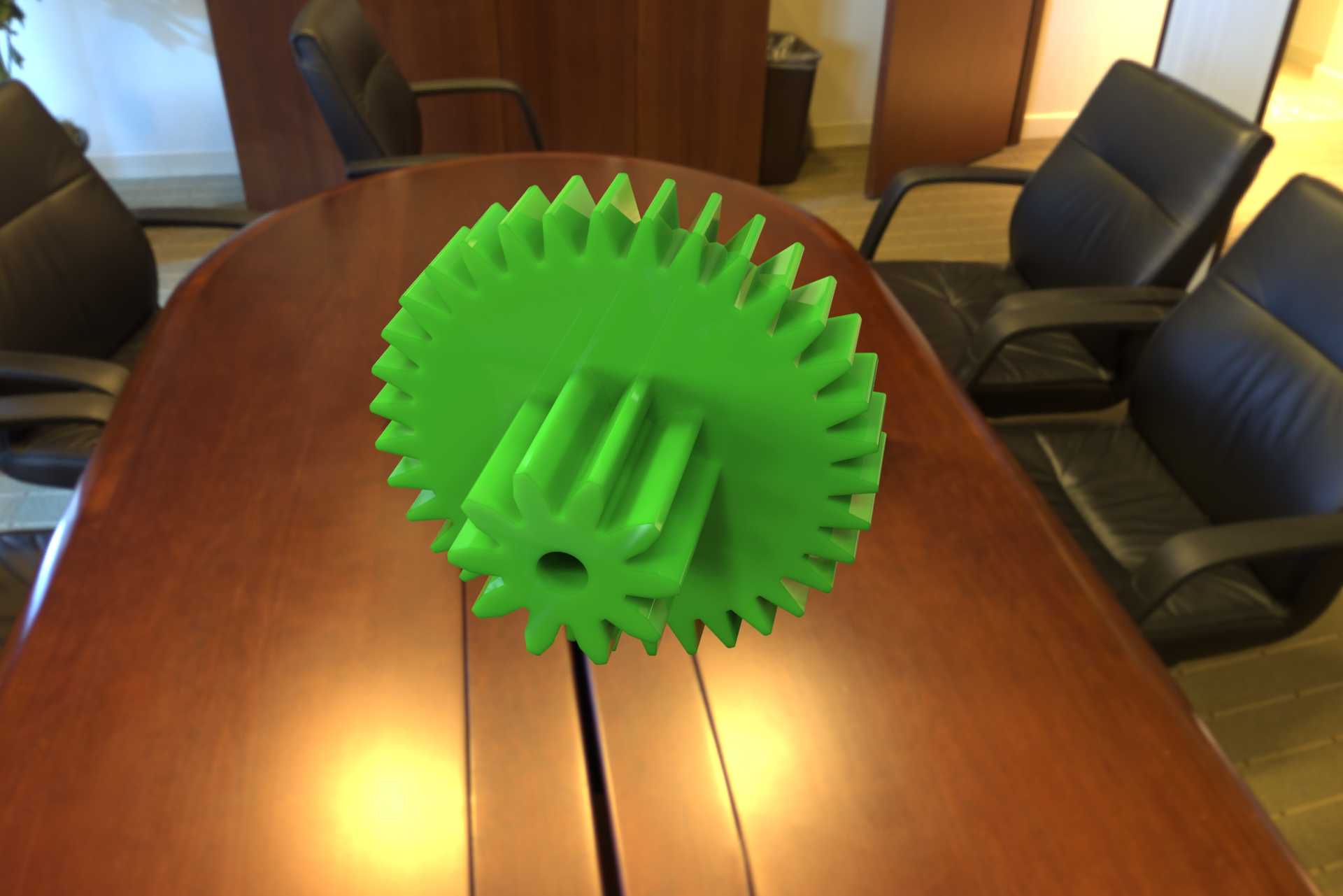

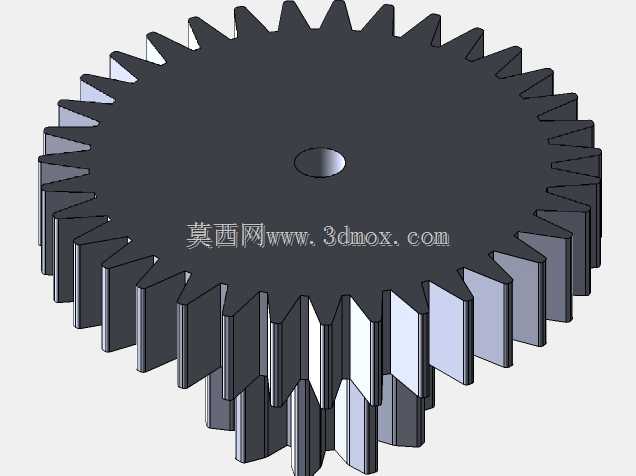

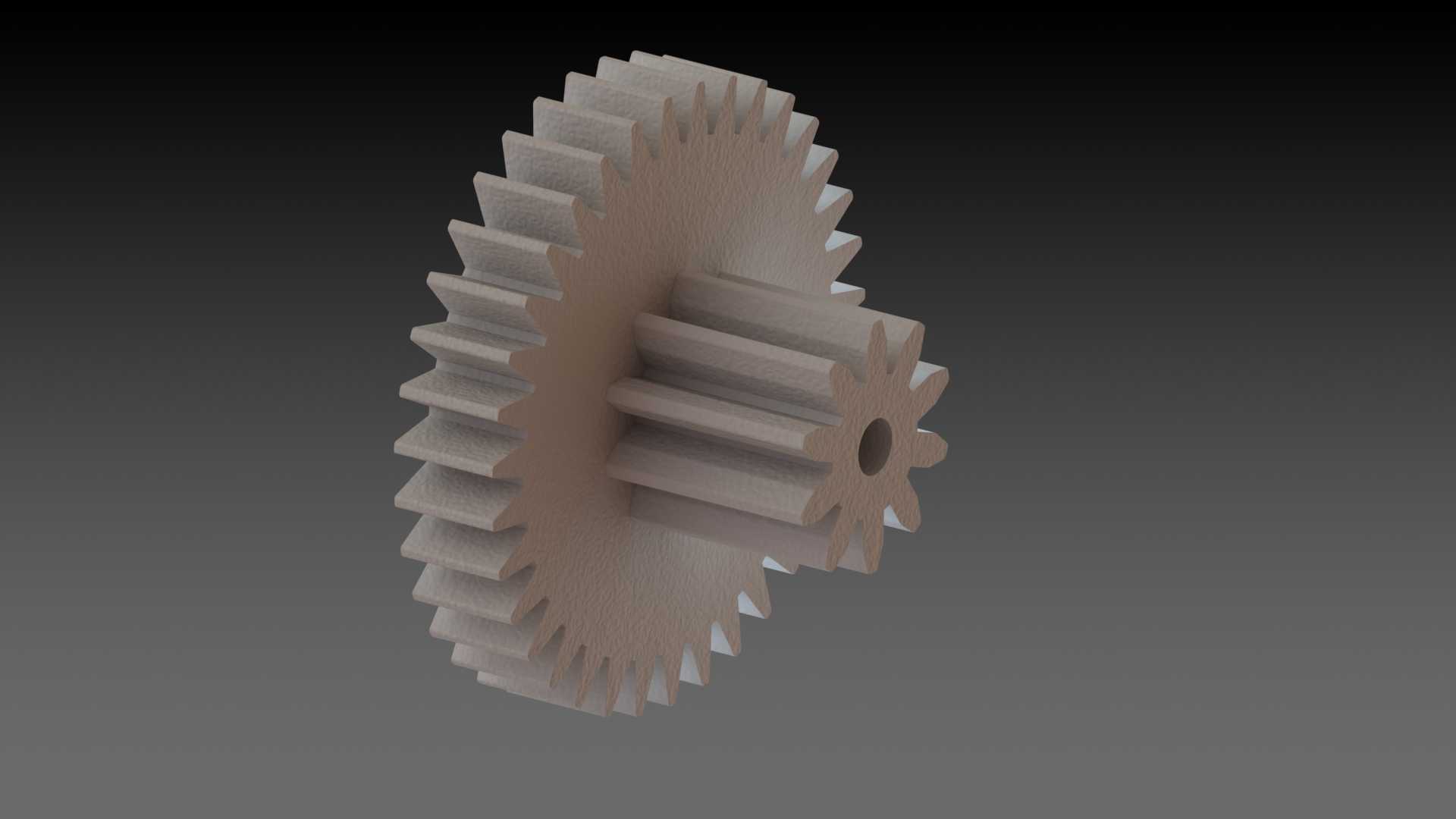

　　这类双联齿轮结构主要应用在小型电动玩具赛车的动力传输路径中，布置在电机输出轴与车轮驱动轴之间的传动腔体内，承担减速增扭、匹配电机输出特性与车轮负载需求的核心作用。小型玩具赛车普遍采用高转速低扭矩的微型直流电机作为动力源，电机空载转速往往能达到每分钟上万转，这样的输出特性无法直接驱动车轮，必须通过齿轮组完成减速，把高转速转化为足够的轮上扭矩，才能带动整车克服地面摩擦阻力完成起步、加速动作，这组双联齿轮正是二级减速结构里的核心中间传动件。从结构设计来看，该零件采用大小齿轮同轴一体成型的结构，大齿圈与电机输出轴的小齿轮啮合，小齿圈与车轮轴上的从动大齿轮啮合，两级减速的传动比通过大小齿轮的齿数差匹配，既保证了足够的减速比，

　　又减少了传动链的零件数量，压缩了传动机构的整体占用空间，适配玩具赛车内部狭小的装配腔体。设计过程中首先要匹配安装边界：齿轮中心的通孔尺寸与中间固定轴的轴径采用间隙配合，保证齿轮转动时无卡滞，同时轴向预留0.1-0.2mm的窜动间隙，避免装配后出现轴向顶死的问题；大齿圈的齿顶圆直径需要避让传动腔的内壁，小齿圈的齿顶圆要和车轮侧从动齿轮的安装位置对齐，保证两齿轮啮合时的齿面接触宽度达到齿宽的80%以上，减少偏磨带来的传动损耗与噪音。齿形参数设计上，两个齿圈都采用标准直齿圆柱齿轮齿形，压力角选用通用的20度，模数根据传递扭矩大小匹配，玩具类传动负载小，选用小模数齿形即可满足强度要求，同时能让传动更平顺。

　　一体成型的结构省去了两个齿轮单独装配的工序，也避免了分体装配带来的同轴度误差，减少传动过程中的跳动量。实际装配时，该齿轮空套在固定于底盘的销轴上，两侧可以加装薄塑料垫片限制轴向位置，防止齿轮运转时轴向窜动导致啮合脱开。在传动特性上，这种双联齿轮结构的传动效率高，结构简单可靠，适合大批量注塑生产，完全匹配玩具产品低成本、高可靠性的生产要求。设计时还要考虑齿根的强度，大小齿轮衔接的根部做了圆角过渡，避免注塑成型时出现应力集中，也防止齿轮受冲击载荷时出现断齿问题。啮合侧隙控制在合理范围，既不会因为侧隙过小出现转动卡滞，也不会因为侧隙过大导致正反转切换时出现明显的虚位，影响玩具赛车的操控手感。这类结构除了玩具赛车场景，

　　也可移植到其他小型电动玩具、微型传动装置的减速机构中，只要匹配对应的安装尺寸与传动比参数，就能快速适配不同的动力传输需求。建模过程中需要严格控制齿形的渐开线精度，保证啮合时的平顺性，同轴度公差控制在0.02mm以内，避免转动时出现偏心带来的周期性振动与噪音。齿轮的厚度尺寸根据传动腔的轴向空间设定，保证在有限的空间内有足够的齿面接触面积，传递额定扭矩时不会出现齿面压溃的问题。
