行星减速机直齿行星轮结构设计

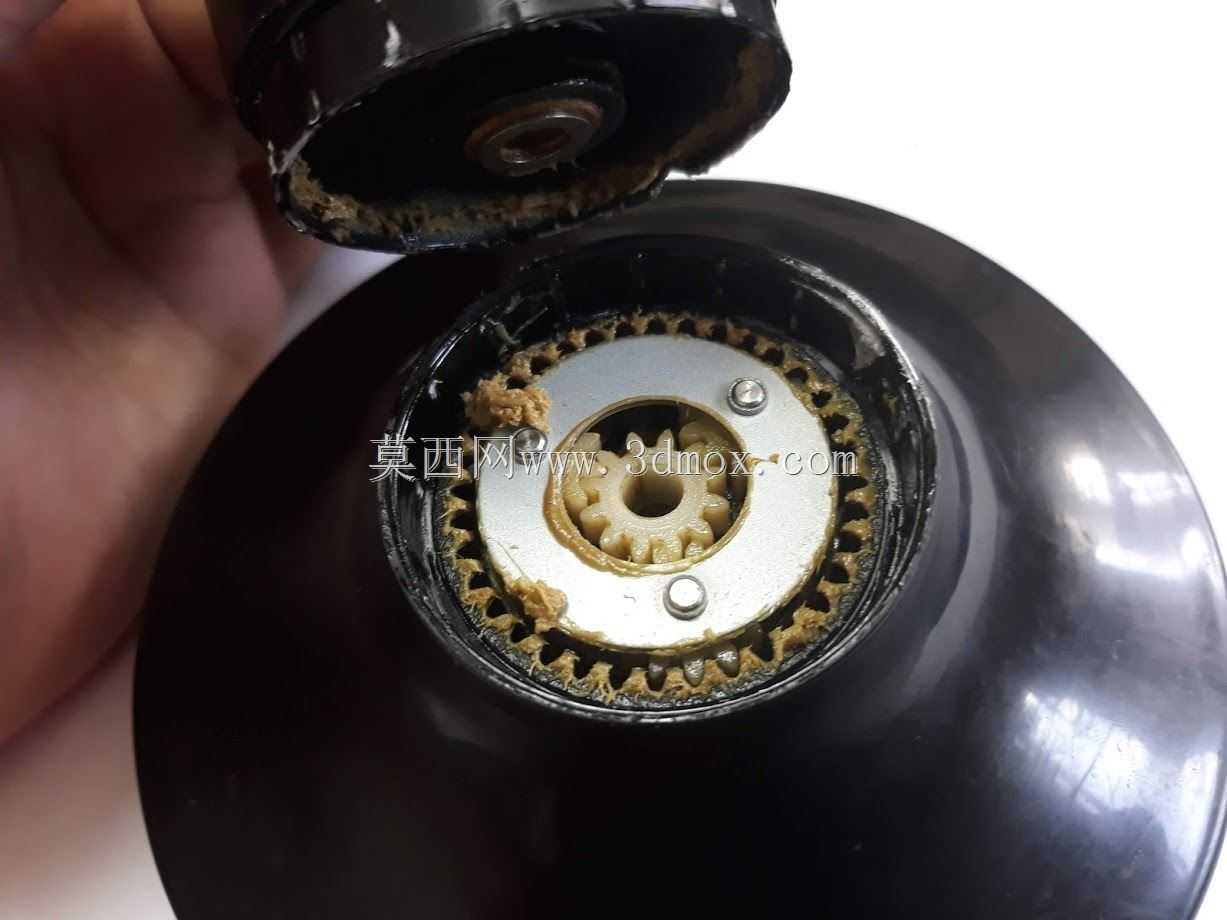

　　在重载伺服传动、精密回转机构的设计场景中，行星轮作为行星减速机的核心承载零件，其结构合理性直接决定整套传动系统的承载能力、回程间隙与运行寿命。这款行星轮采用直齿圆柱齿形设计，适配NGW型行星减速机构的内齿圈与太阳轮啮合需求，日常工况下可同时与太阳轮、固定内齿圈形成两组啮合副，将太阳轮输入的高转速低扭矩动力，通过多行星轮均载分流后传递给行星架，实现大减速比下的动力输出。

　　从实际应用场景来看，这类行星轮广泛适配中小功率伺服减速机、工业机器人关节减速单元、自动化输送线的减速模块，以及小型工程机械的回转驱动机构，在需要紧凑安装空间、大传动扭矩、低背隙传动的场合，相比平行轴直齿轮组能节省至少40%的径向安装空间，同时多齿啮合的特性让单齿承载的接触应力降低30%以上，适合频繁正反转、冲击载荷的传动工况。

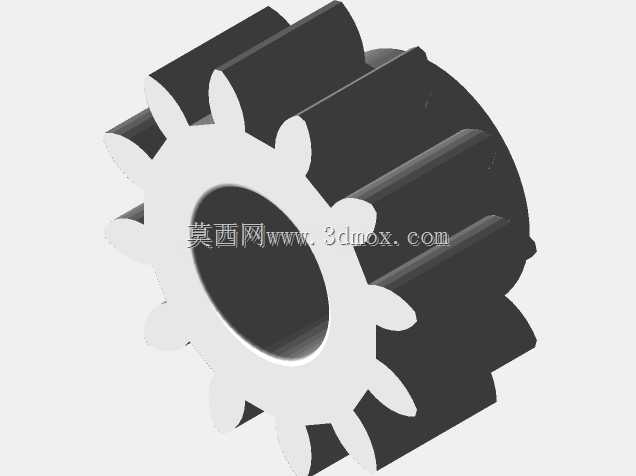

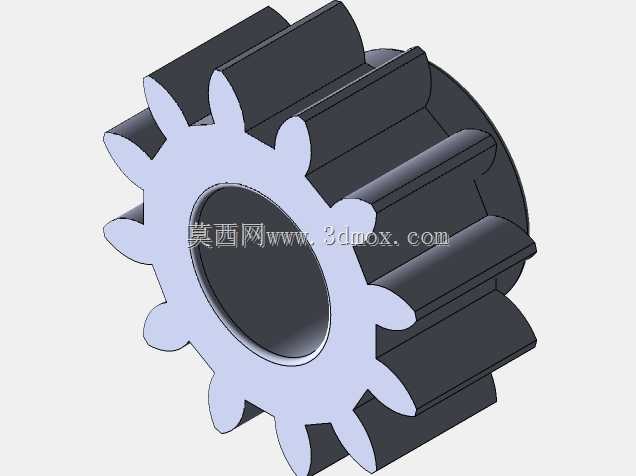

　　设计层面上，这款行星轮采用等模数等压力角的标准渐开线齿形，齿顶高系数取1，顶隙系数0.25，齿向无修形但做了齿端倒棱处理，避免装配过程中齿部磕碰产生毛刺，同时降低啮合初始阶段的冲击噪音。轮体中心为光滑通孔设计，适配滚针轴承或者铜套的安装需求，孔与齿圈的同轴度公差控制在IT6级，齿圈径向跳动公差严格控制在0.02mm以内，保证啮合过程中齿侧间隙均匀，避免出现局部卡滞或者载荷集中的问题。轮体的齿宽根据额定扭矩核算取值，齿宽系数取0.4，既保证足够的齿面接触强度，也避免齿宽过大导致的载荷沿齿向分布不均问题。

　　安装边界方面，这款行星轮的外径由齿顶圆直径决定，安装时需要保证行星轮销轴的轴线与太阳轮、内齿圈的轴线平行度误差不超过0.01mm/100mm，行星轮端面与行星架侧板的间隙控制在0.1-0.2mm之间，预留热膨胀空间的同时避免轴向窜动过大影响啮合精度。轮体的中心通孔与销轴、轴承的配合采用H7/h6间隙配合，保证行星轮在销轴上灵活回转的同时，不会出现过大的径向游隙导致传动回差超标。齿部的加工精度满足GB/T 10095.1的7级精度要求，齿面粗糙度Ra不超过1.6μm，适配油浴润滑或者脂润滑的工况，日常运行时齿面接触斑点沿齿高不小于40%，沿齿长不小于50%，保证载荷均匀分布在齿面中部，避免偏载导致的早期点蚀失效。

　　从结构优化的角度看，这款行星轮没有多余的减重结构，整体为实心轮体设计，适合中小模数、小尺寸的行星传动场景，相比带减重孔的行星轮，实心结构的加工工序更简单，轮体的刚性更好，在冲击载荷下不会出现辐板变形的问题，适合批量加工生产，能有效降低零件的加工成本与废品率。在实际选型匹配时，需要注意该行星轮的齿数、模数、压力角必须与配对的太阳轮、内齿圈参数完全一致，同时行星轮的数量需要根据减速比与额定扭矩匹配，通常3个行星轮的均载效果最优，安装时需要通过选配行星轮厚度或者销轴位置，保证多个行星轮的齿侧间隙差不超过0.01mm，避免单个行星轮承载过大出现断齿失效。
