航空用轻量化美铝支撑连接支架结构

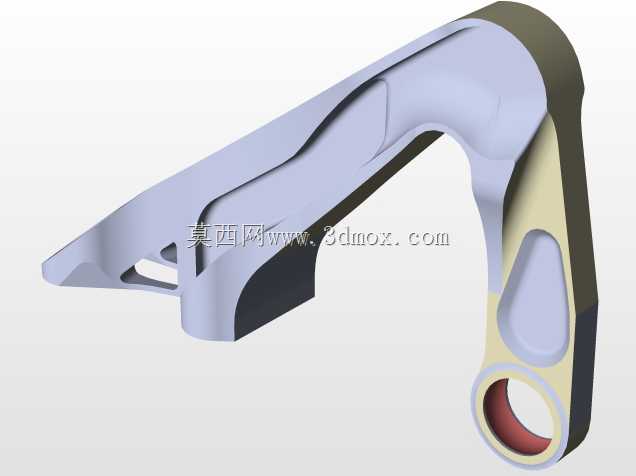

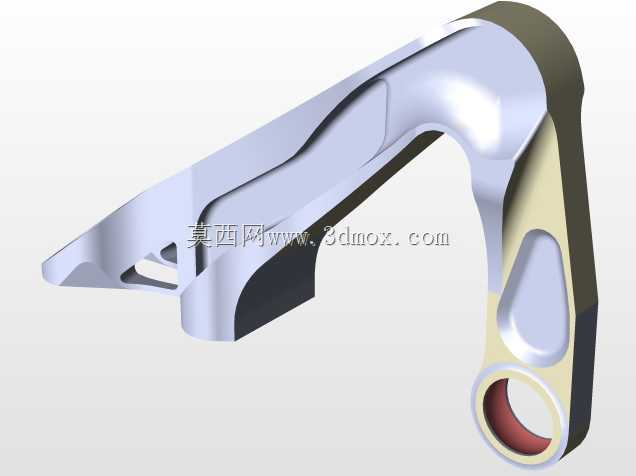

　　这款美铝支架主要应用于轻型通航飞机、运动类飞行器的机载附件安装场景，作为机载小型设备与机身主结构之间的连接承力构件，承担分散设备载荷、补偿安装公差、隔绝机身振动传递的实际作用，在实际装机场景中，这类支架多用于固定小型航电模块、外置传感组件或是轻型机载辅助构件，替代传统钢制支架实现整机减重目标。从结构设计逻辑来看，整个支架采用变截面弧形过渡的整体构型，没有多余的冗余结构，底座部分为平直安装面，预留的安装孔位匹配机身蒙皮内侧的预埋型材安装点位，安装时可直接通过紧固件与机身结构贴合固定，底座与上方承力臂的衔接位置做了大圆角过渡处理，避免应力集中导致的疲劳断裂问题，这也是航空类承力构件设计中必须考量的核心细节——飞行器在起降、

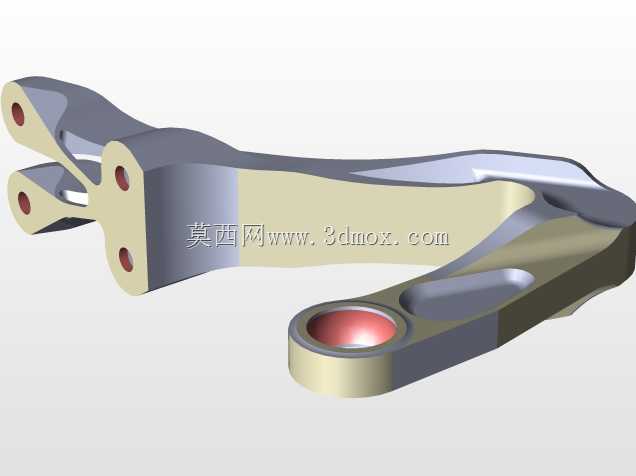

　　机动飞行过程中会承受持续的交变载荷，应力集中位置很容易在循环载荷下出现裂纹，大圆角过渡可以有效分散衔接处的应力流，提升构件的疲劳寿命。支架上部的连接端采用同轴双孔铰接结构，孔位内壁预留了衬套安装余量，实际装配时可以压入耐磨衬套，与被支撑构件的铰接轴配合，既可以满足被支撑构件的小角度摆动需求，也能避免铝基体直接与钢轴摩擦造成的磨损过快问题，铰接端的外侧做了加厚翻边处理，提升孔位的径向承力能力，避免受侧向载荷时出现孔位变形。整个构件的重量控制在220克，采用美铝系列铝合金加工成型，材料本身具备较高的比强度与抗腐蚀性能，不需要额外做表面防腐处理就可以适应高空低气压、温差变化大的使用环境，相较于同承力等级的钢制支架，重量降低了60%以上，

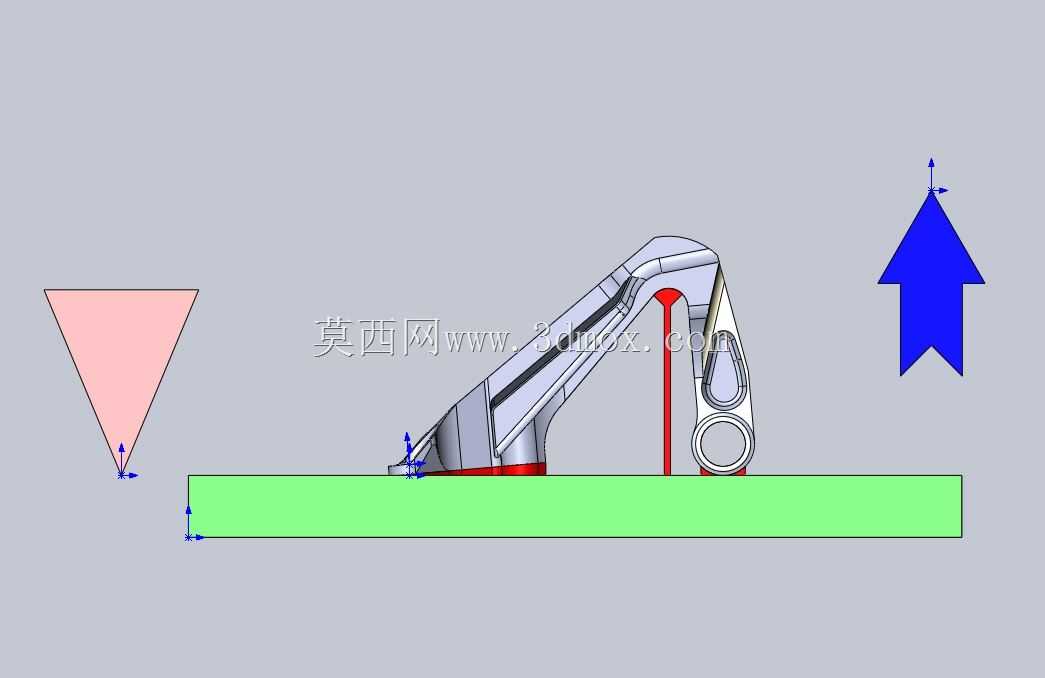

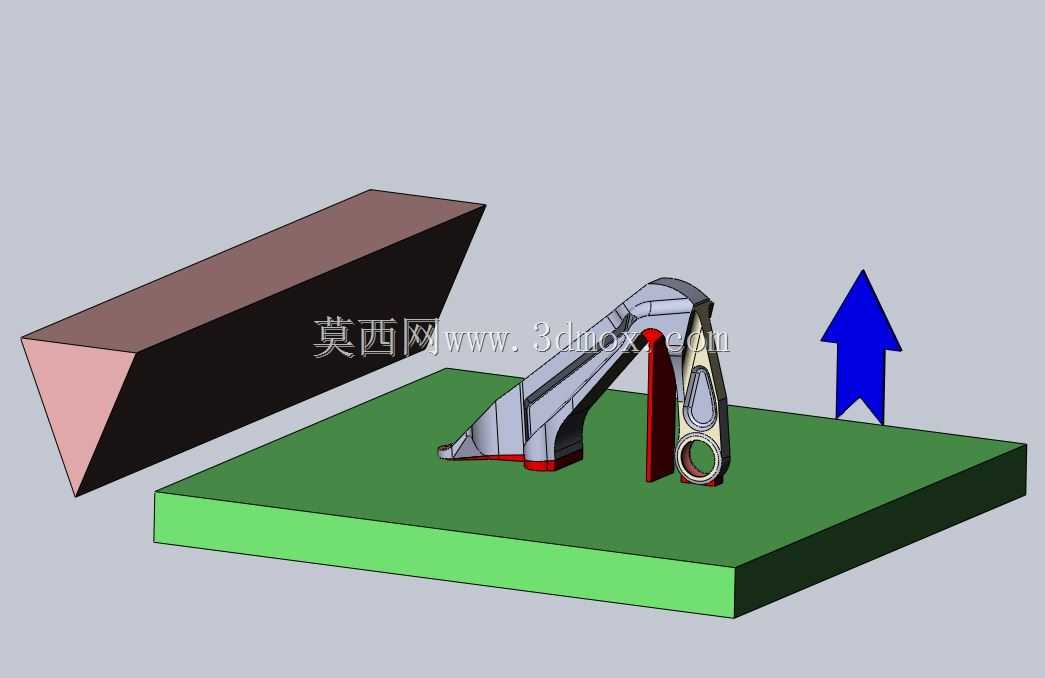

　　对于对重量极度敏感的轻型飞行器而言，每一处构件的减重都能直接提升有效载荷与飞行续航表现。从安装边界来看，支架底座的平直安装面长度匹配常规机身铝型材的标准安装间距，安装时不需要对机身原有结构做额外打孔修改，可以直接适配现有通用机型的安装点位，支架整体的外轮廓高度控制在合理范围内，安装后不会与周边的机载管线、相邻构件产生运动干涉，弧形承力臂的构型刚好避让开机身内部的走线空间与肋板结构，不需要在装机时做额外的修配调整。设计过程中针对支架的受力路径做了针对性优化，载荷从上部铰接孔传入后，会顺着弧形臂的构型均匀传递到底座的整个安装面，不会出现局部载荷过大的问题，承力臂的截面采用变厚度设计，靠近底座的位置截面厚度更大，

　　承受弯矩更高的区域材料分布更多，靠近铰接端的位置适当减薄，在保证整体承力强度满足要求的前提下，尽可能去除非必要的材料，实现轻量化目标。在实际使用场景中，这类支架还需要承受飞行过程中的振动载荷，因此结构的固有频率设计避开了发动机的常用振动频率区间，避免飞行过程中出现共振问题，导致支架疲劳损坏或是被固定设备的精度受振动影响。铰接位置的间隙设计也做了精准控制，既保证铰接构件可以灵活转动，也不会因为间隙过大产生额外的振动冲击，提升整个连接结构的稳定性。对于结构设计从业者而言，这类航空类小型承力支架的设计核心从来不是追求复杂的构型，而是在满足安装边界、承力要求、使用寿命的前提下，尽可能压缩构件重量，同时兼顾加工工艺性——整个支架可以通过五轴铣削一次加工成型，不需要拼接焊接，既减少了加工工序，也避免了焊接带来的材料性能变化与焊接缺陷风险，加工完成后只需要做简单的去毛刺、表面阳极氧化处理就可以直接装机使用，加工成本与生产效率都能得到有效控制。
