两级焊接壳体齿轮减速传动装置

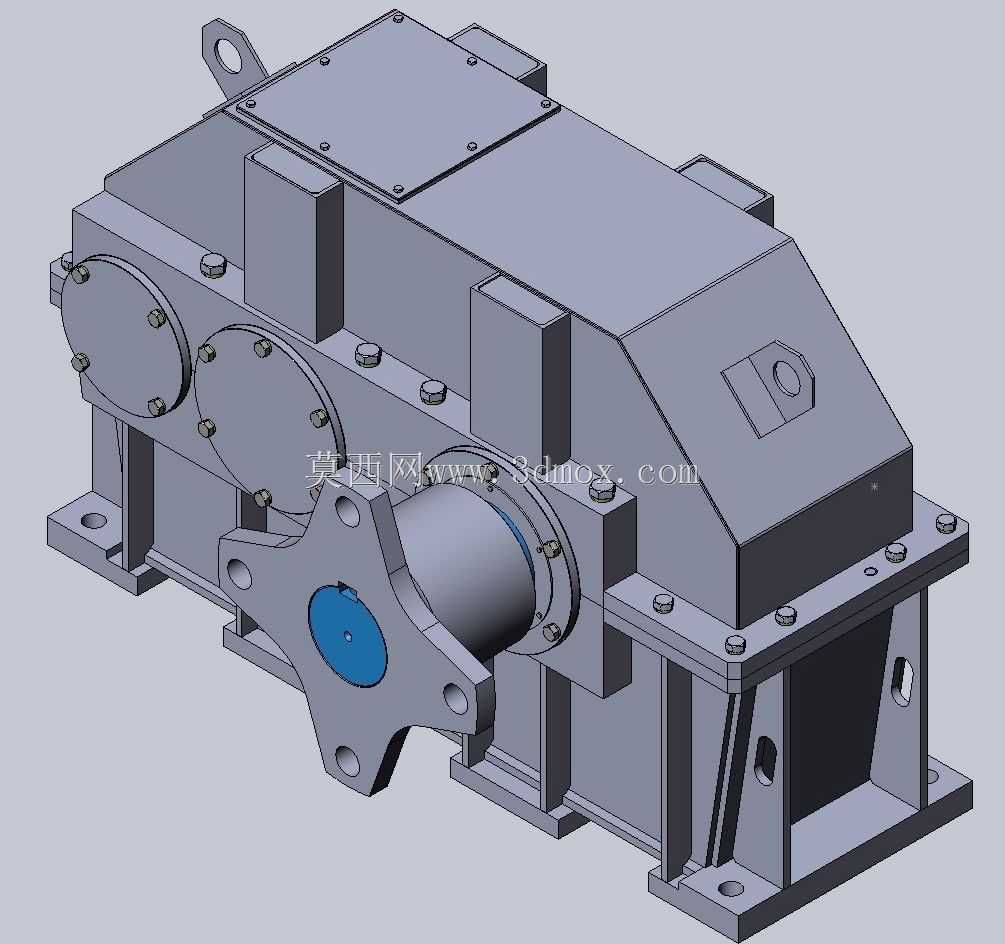

　　这款两级齿轮减速装置采用焊接壳体结构，在重载工业传动场景中有着广泛适配性，常被配置在矿山输送线、冶金轧机辅传、港口起重设备的动力输出端，承担原动机与工作机之间的转速匹配、扭矩放大职能，解决高转速电机无法直接驱动大负载工作机构的匹配矛盾。从结构设计逻辑来看，采用两级圆柱齿轮传动布局，相比单级减速结构，能在有限的安装空间内实现更大的传动比覆盖，同时通过合理分配两级传动的速比，让各级齿轮的承载能力、润滑条件都处于更均衡的状态，避免单级齿轮负载过大导致的点蚀、断齿等早期失效问题。壳体采用焊接成型工艺，相比传统铸造箱体，生产周期更短，针对非标准化定制的传动场景，能灵活调整壳体的安装孔位、加强筋布局，不需要额外开模，

　　适配小批量定制化的设备改造需求；焊接过程中对壳体焊缝做了去应力处理，避免长期重载下壳体变形导致的轴承孔同轴度超差，保证齿轮啮合精度的长期稳定性。输入端设置了带定位止口的法兰连接结构，能直接匹配标准Y系列、YE系列异步电机的安装尺寸，不需要额外制作过渡连接盘，减少现场安装的调整工作量；输出端采用带安装孔的星形法兰输出结构，能直接连接联轴器、链轮、制动轮等传动部件，输出法兰的端面跳动、径向跳动公差控制在0.05mm以内，保证大扭矩输出时的传动平稳性，避免偏载导致的输出轴轴承过早损坏。安装底座采用一体化焊接的支脚结构，支脚上设置了长圆形安装孔，允许现场安装时存在±5mm的位置调整量，降低设备基础施工的精度要求；

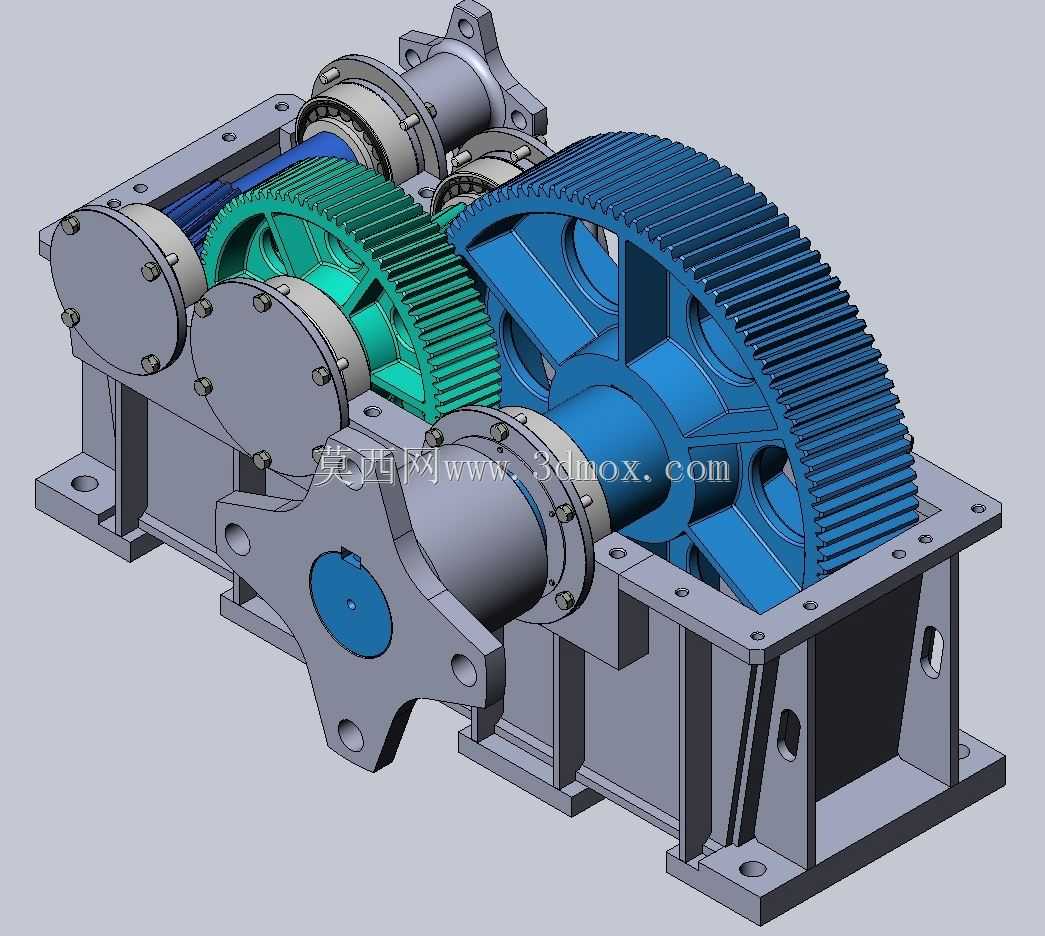

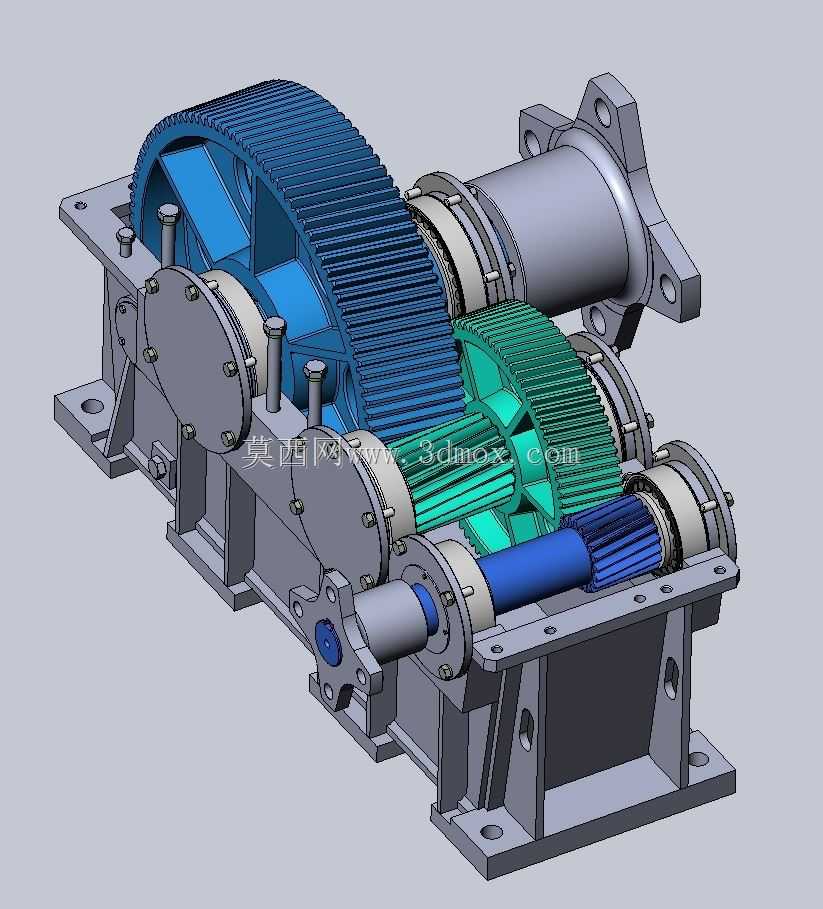

　　支脚与壳体主体之间设置了三角形加强筋，能承受输出端额定扭矩1.5倍的倾覆力矩，避免设备启停冲击时底座出现焊缝开裂问题。箱体上部设置了吊环安装孔，方便车间内的吊装转运，侧面设置了油位观察孔、放油孔，日常维护时不需要拆解箱体就能观察润滑油液位、更换老化润滑油，降低运维工作量。齿轮采用斜齿圆柱齿轮设计，相比直齿齿轮，啮合重合度更高，传动过程中的冲击、噪声更小，适合中高速重载的连续运行场景；齿轮轴采用调质后表面淬火的热处理工艺，齿面硬度达到HRC58-62，芯部保持足够韧性，既保证齿面的耐磨性能，又能承受冲击载荷下的扭矩传递。轴承选用圆锥滚子轴承配对安装，能同时承受径向载荷与轴向载荷，适配齿轮传动过程中产生的轴向分力，

　　轴承端盖设置了毡圈密封结构，防止润滑油泄漏同时阻挡外部粉尘进入箱体内部，适合多粉尘的工业车间使用场景。整体结构的安装边界充分考虑了现有工业设备的替换需求，中心高、输入输出轴的位置尺寸能兼容同功率段的传统铸造箱体减速器，不需要对原有设备的安装基础做大规模改造就能直接替换，降低设备升级改造成本。润滑方式采用浸油润滑，齿轮下部浸入润滑油中，运转时带起的润滑油能同时润滑齿轮啮合面与轴承位置，不需要额外配置强制润滑系统，简化了配套油路设计，适合无集中润滑系统的独立设备单元使用。
