符合ГОСТ标准的长型机用铰刀结构设计

　　在金属切削加工的孔加工工序里，铰削作为半精加工作业后、精加工作业前的核心工序，承担着修正上道工序留下的孔形偏差、尺寸公差超差、表面粗糙度不达标的关键作用，这款长型直柄机用铰刀，正是针对深孔、长通孔铰削作业场景开发的切削刀具结构。从实际加工场景来看，这类铰刀常配套在立式加工中心、摇臂钻床、普通车床的刀架或钻夹头上，用于加工钢件、铸铁件、有色金属件上的定位销孔、装配配合孔、液压阀块通油孔等对孔径精度、圆柱度、表面光洁度有较高要求的内孔结构，相比手用铰刀，机用结构的刚性更强，切削速度可提升2-3倍，加工一致性更适合批量零件的生产作业。从功能特性上看，这款铰刀采用直柄装夹结构，柄部做了扁尾定位设计，装夹时可通过钻夹头的锁紧结构传递更大扭矩，

　　避免铰削过程中出现打滑、刀具窜动的问题；工作部分采用多刃等距分布的直槽结构，排屑空间充足，切削过程中切屑可顺着直槽顺畅排出，不会因为切屑堵塞刮伤已加工的孔壁，同时直槽结构的刃磨难度更低，工厂日常维护时可通过工具磨床快速完成刃口重磨，延长刀具的整体使用寿命。设计思路上，这款铰刀严格遵循俄标ГОСТ11177-84的尺寸公差要求，切削部分的引导锥做了15度的导入角，铰刀切入工件孔口时可自动导正，不会出现孔口刮伤、铰偏的问题；校准部分设置了极微小的倒锥量，从切削端向柄部方向直径逐段递减0.01-0.02mm/100mm，既可以保证铰削过程中对孔壁的修光作用，又能减少校准刃和孔壁的摩擦长度，降低切削热的产生，

　　避免工件因为热胀冷缩出现孔径收缩、铰刀卡死的问题。从外形尺寸与安装边界来看，这款铰刀整体为细长杆状结构，长径比超过15:1，适合加工深度是直径10倍以上的深孔结构，装夹时需要注意柄部的插入深度，至少要保证扁尾部分完全进入夹头的锁紧范围，悬臂长度不能超过工作部分总长的三分之一，否则高速铰削时会出现刀具振颤，导致加工出的孔出现锥度、棱形、表面振纹等质量问题；铰刀的工作部分外径严格按照H7级公差设计，加工出的孔可稳定达到IT7-IT8级精度，表面粗糙度可稳定达到Ra1.6以下，完全满足常规机械装配的配合精度要求。实际使用过程中，针对不同的加工材质需要匹配对应的切削参数，加工钢件时推荐采用乳化液冷却，切削速度控制在6-10m/min，

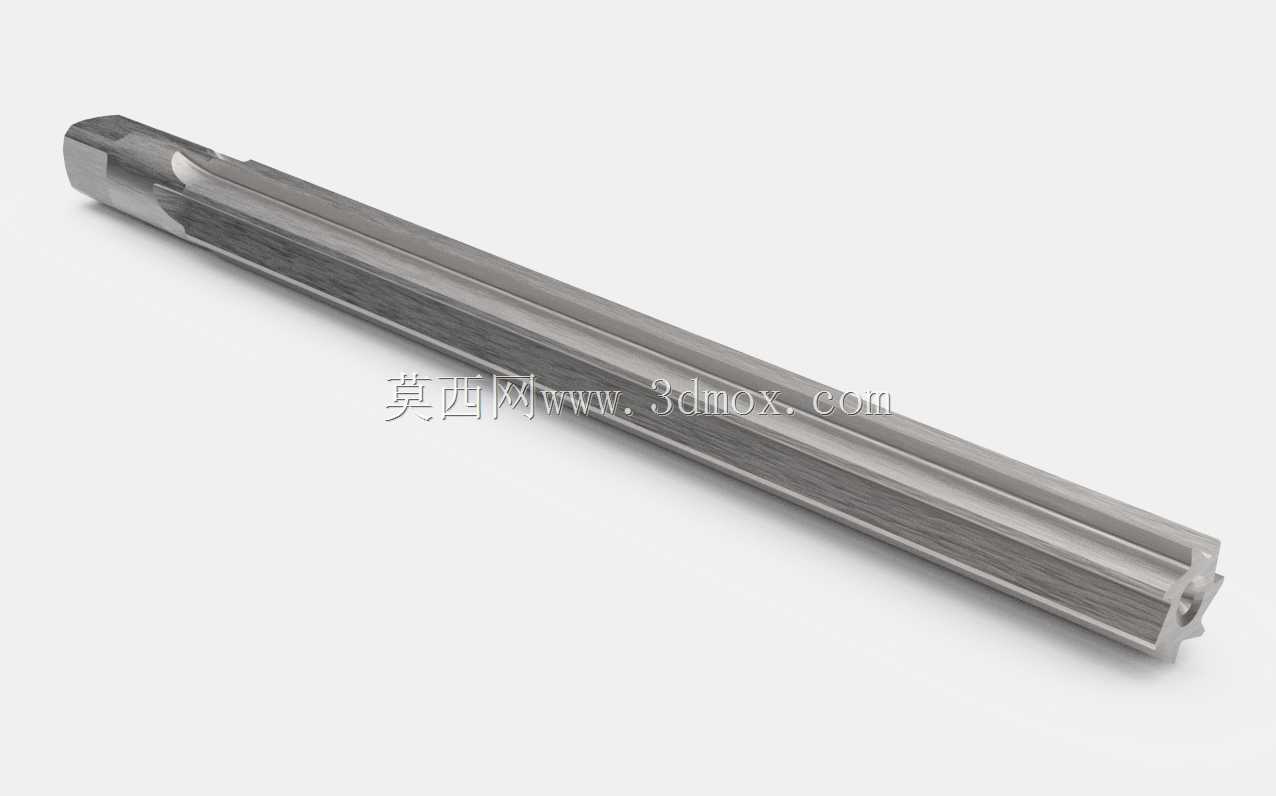

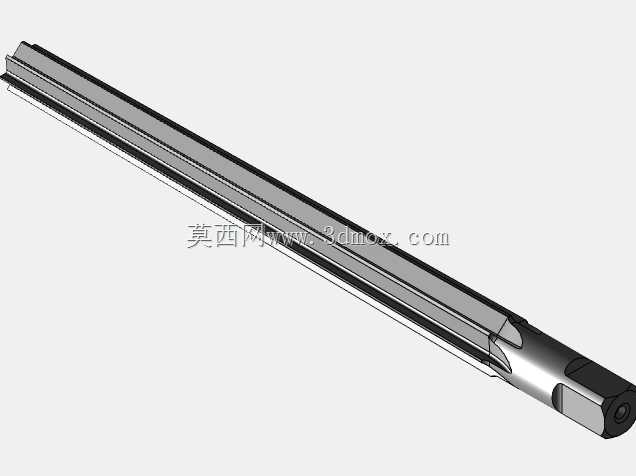

　　每转进给量控制在0.1-0.2mm/r；加工铸铁件时可采用煤油冷却或者干切，切削速度可适当提升到10-15m/min，进给量可提升到0.2-0.3mm/r，同时要注意铰削过程中不能反转，否则切屑会挤在刃口和孔壁之间，造成刃口崩缺、孔壁划伤的问题。这款铰刀的三维结构完整还原了实物的刃口分布、扁尾结构、倒锥细节，结构设计人员在做工艺工装设计、刀具选型配套时，可直接调用该模型完成装配干涉检查、加工路径模拟，不需要重新测绘建模，能大幅缩短工艺准备的周期。
