丰田Paseo Coupe金属质感车标挂件设计

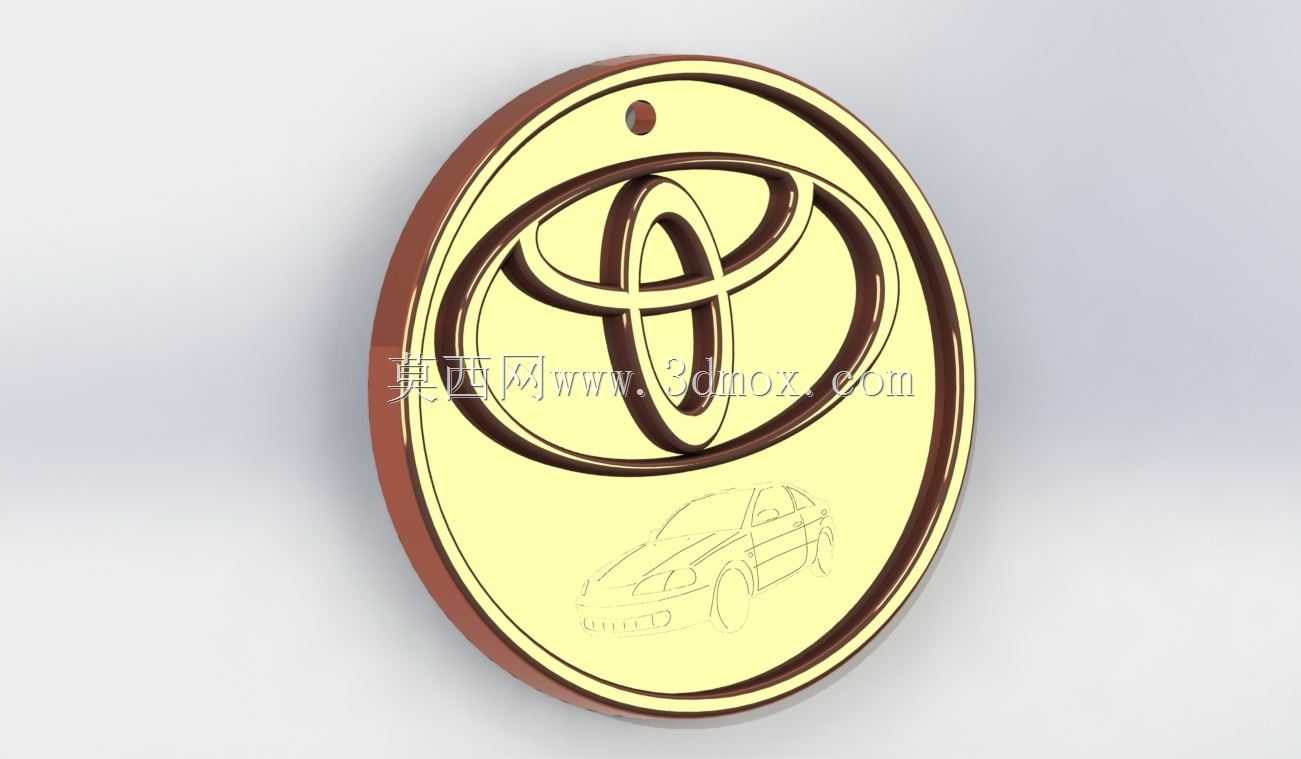

　　这款车标挂件的设计，最初是面向汽车后市场的个性化装饰配件场景，同时也可作为汽车品牌周边文创的实体载体，适配车内挂饰、收藏摆件、车友会定制纪念物等多种实际用途。在结构设计阶段，首先确定了整体椭圆的外轮廓基准，外边缘做了双层台阶结构，外层为棕红色仿铜包边，内层为亮金色主面板，两层之间预留0.8mm的高度差，既可以强化视觉层次感，也能在实际加工时避免边缘锐边带来的划伤风险，同时提升挂件整体的抗磕碰性能。挂件顶部的挂孔位置经过受力校核，设置在椭圆长轴上方的居中位置，孔径设计为3mm，适配市面上常规的挂绳、钥匙圈规格，挂孔周边做了1mm的圆角加厚处理，避免长期悬挂使用时出现孔位开裂的问题。

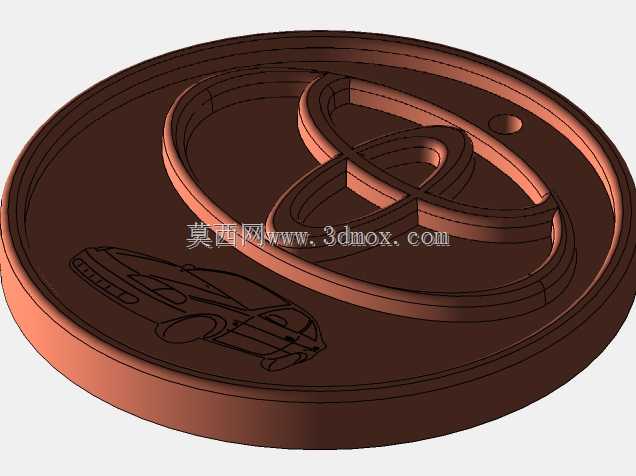

　　主面板区域的品牌标识采用浮雕式结构设计，丰田的三椭圆标识凸起高度为1.2mm，凸起边缘做了0.3mm的圆角过渡，既可以保证标识的辨识度，也能在后续做表面处理时减少积漆、打磨死角的问题。标识下方的车型线刻图案采用0.2mm深度的阴刻处理，线条宽度控制在0.15mm，还原Paseo Coupe车型的侧面轮廓特征，阴刻区域在做仿古做旧表面处理时，可以留存深色漆层，和亮金色的主面板形成视觉对比，强化细节表现力。

　　设计过程中充分考虑了不同加工工艺的适配性，整体结构无倒扣、无极端薄壁，最小壁厚控制在1.5mm以上，既可以采用锌合金压铸工艺做批量金属件生产，也可以通过亚克力、树脂材料做3D打印打样，或者采用数控雕刻工艺做实木、金属材质的单件定制。安装边界方面，挂件整体外轮廓尺寸控制在60mm*45mm的范围内，厚度为5mm，整体重量控制在30g以内，悬挂在车内后视镜位置时，不会因为重量过大导致挂绳长期受力断裂，也不会因为尺寸过大遮挡驾驶员的行车视线。

　　在细节处理上，主面板和外层包边的衔接处做了错位止口设计，装配时可以快速定位，减少组装时的错位公差；所有外露的棱边都做了R0.2以上的圆角处理，没有尖锐的毛刺结构，日常拿取、悬挂使用时不会划伤手部或者刮蹭车内内饰表面。表面处理的预留层厚度经过测算，金属镀层、烤漆层的总厚度预留0.1mm的公差空间，避免后期表面处理后出现标识轮廓模糊、装配间隙过大的问题。

　　从实际应用的角度出发，这款挂件的结构设计也兼顾了不同用户的定制需求，主面板下方的阴刻区域可以替换为不同的车型图案、专属编号或者纪念文字，不需要改动整体的外轮廓和挂孔结构，就能快速衍生出不同版本的定制产品，减少后续改款设计的重复工作量。在建模阶段，所有曲面都做了G2连续处理，浮雕区域的曲面过渡顺滑，没有碎面、尖角，不管是用于渲染效果图制作，还是导出加工刀路，都能保证数据的稳定性，不会出现破面、公差过大导致的加工错误。
