套筒类零件压力铸造模具结构设计

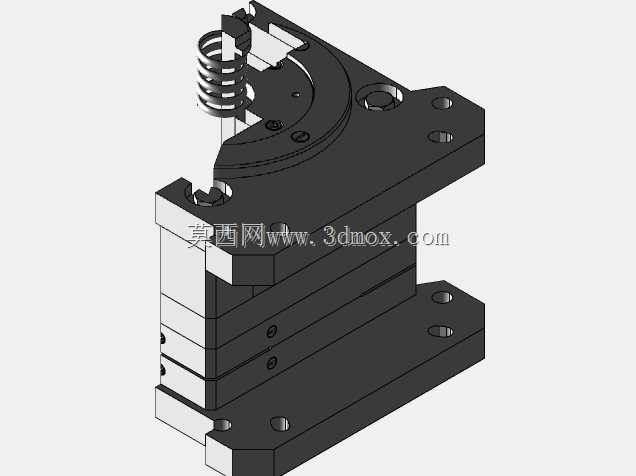

　　这套压铸成型工装针对带内孔的薄壁套筒类金属零件开发，适配高压铸造生产工况，主要面向通讯接插件、小型五金结构件的批量生产场景，在3C电子配件、小型气动元件的零件加工环节应用广泛。整套模具采用叠层模架结构，上下安装板预留了标准的设备安装孔位，可直接适配常规吨位的卧式冷室压铸机装夹要求，安装板的孔位间距匹配通用压铸机的T型槽布局，无需额外加工过渡连接板即可完成上机固定，安装面的平面度公差控制在0.02mm以内，避免合模过程中出现偏载导致的飞边问题。

　　模具的成型区域围绕套筒零件的结构特征做了针对性布局，型腔部分采用镶拼式结构，方便后续磨损后单独更换镶件，降低长期生产的维护成本；浇注系统的流道开设在定模侧，进料口选择在套筒零件的非配合端面，避免进料痕迹影响零件后续的装配精度，流道截面采用梯形设计，可在压射过程中减少金属液的流动阻力，同时保证充型过程的平稳性，避免金属液卷气导致零件内部出现气孔缺陷。

　　导向机构采用导柱导套配合结构，导柱设置在动模侧，导套嵌入定模板内，配合间隙控制在0.01-0.015mm之间，保证合模过程中型腔与型芯的同轴度，避免出现错型导致的套筒壁厚不均问题；复位机构采用矩形螺旋弹簧配合复位杆的结构，弹簧的预压缩量经过核算，可保证开模后顶出机构完全复位，不会出现合模时顶杆与型腔碰撞的问题，弹簧的安装位置做了沉孔限位，避免长期往复运动出现弹簧偏移脱落的情况。

　　冷却水道的布局围绕成型镶件设置，在距离型腔壁12-15mm的位置开设循环水路，可在压铸过程中快速带走金属液传递的热量，让模具温度维持在稳定的工作区间，既可以缩短零件的冷却定型时间提升生产效率，也能避免模具长期处于高温状态出现应力变形，延长模具的整体使用寿命。顶出机构采用顶杆顶出的方式，顶杆的排布位置选择在套筒零件的端面加强筋位置，避免顶出力作用在薄壁区域导致零件出现顶白、变形问题，顶杆的配合间隙控制在0.008mm以内，既保证顶杆滑动顺畅，也不会出现金属液窜入间隙导致的飞边卡模问题。

　　整套模具的排气槽开设在型腔的末端填充位置，排气槽深度控制在0.05-0.08mm，可在金属液充型过程中快速排出型腔内的空气，避免零件内部出现气孔、填充不足的缺陷；模具的分模面围绕零件的最大轮廓线设置，分模面的贴合精度经过配研处理，合模后局部间隙不超过0.02mm，避免压射过程中出现金属液飞溅的飞边问题，减少后续零件的去毛刺工作量。在实际生产场景中，这套模具可适配铝合金、锌合金等低熔点有色金属的压铸成型，生产的套筒零件内孔尺寸精度可达到IT7级，外圆同轴度可控制在0.03mm以内，无需大量后续精加工即可满足装配使用要求，适合单批次万件以上的规模化生产场景。
