双工位对夹式气动夹持工装结构设计

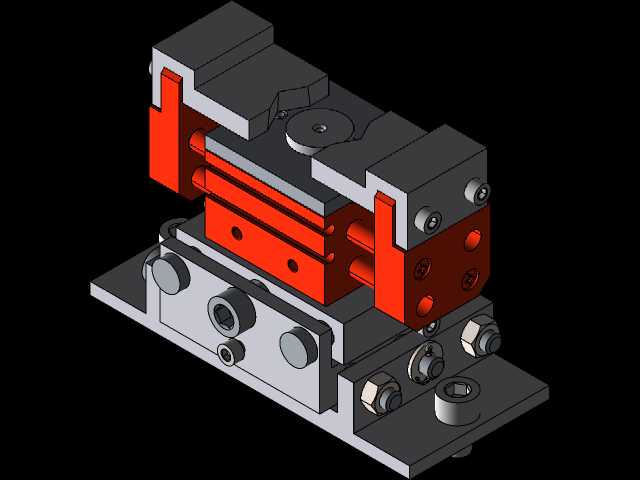

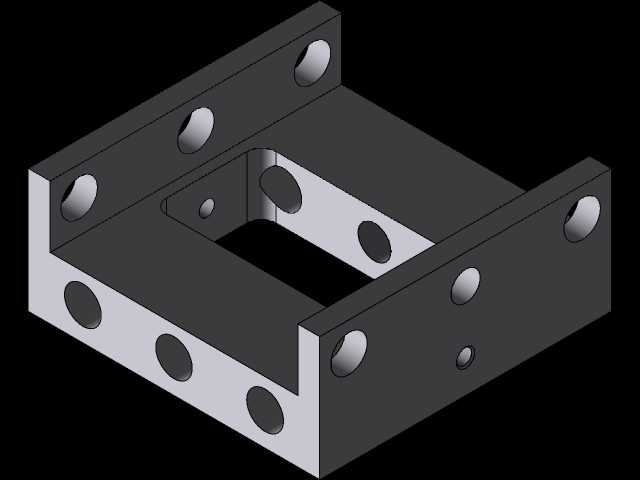

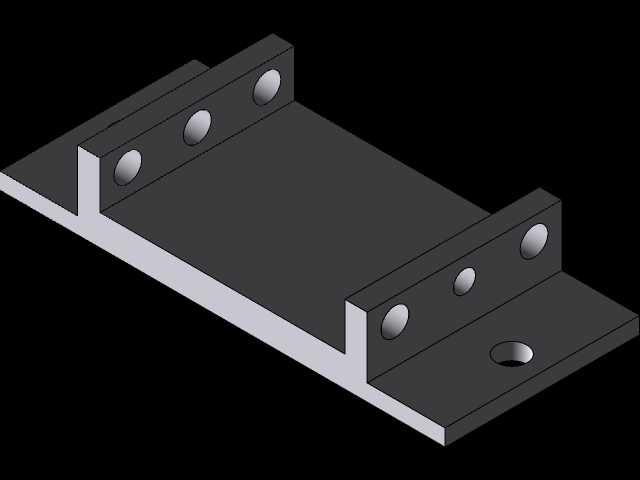

这款对夹式气动夹持结构，主要面向自动化产线的工件上下料、工位转序、机加工装夹定位场景设计，适配小尺寸规则块状、轴类零件的快速装夹需求，在3C电子小零件加工、小五金件冲压上下料、装配工位工件固定环节都能适配。从结构布局来看，整体采用卧式双活塞对夹布局，底部为带安装孔的一体式安装底板，底板上预留了4处螺栓过孔与2处定位销孔，可直接固定在标准型材工作台或者机床工作台面上，安装边界控制在紧凑的小尺寸范围内，不会占用过多工位空间，适配多工位密集排布的产线布局需求。夹持执行端采用V型定位块与平压块组合的夹爪设计，既可以装夹方形、矩形的块状工件，也能适配圆柱类轴件的定位，夹爪与活塞推杆之间采用可拆卸的螺栓连接结构，可根据不同工件的外形更换适配的夹爪块，无需拆解整体气缸结构，降低换型调整的时间成本。驱动部分采用内置双活塞的气动腔体结构，压缩空气从腔体侧部的进出气口接入，通过电磁阀控制气路通断即可实现夹爪的同步开合，双活塞结构相比单活塞驱动，夹持力输出更均匀，不会出现夹爪偏载导致的工件夹持歪斜问题，夹持行程控制在合理范围内，可兼容一定尺寸区间内的工件装夹，无需频繁调整夹爪初始位置。导向部分在活塞推杆两侧设置了硬质导向轴，配合腔体内部的直线轴承做滑动导向，避免活塞推杆在伸出、缩回过程中出现径向窜动，保证夹爪开合过程的直线度，长期往复运行也不会出现夹爪错位的问题，提升夹持重复定位精度。整体结构的受力件均采用合金钢材质做表面发黑处理，夹爪定位面做淬火硬化处理，避免长期夹持工件出现磨损凹陷，气缸腔体采用硬质阳极氧化处理，降低活塞运行的摩擦阻力，同时提升腔体的防锈能力，适配车间多切削液、多粉尘的复杂工况。在实际选型适配时，可根据所需夹持力大小调整供气压力，常规0.4-0.6MPa供气压力下即可满足大部分小零件的夹持需求，不会出现夹伤工件表面或者夹持力不足导致工件飞脱的问题，气路接口采用标准快插接口规格，可直接对接车间常规压缩空气管路，无需额外做转接头适配。结构设计过程中充分考虑了维护便利性，气缸端盖采用内六角螺栓固定，拆解后即可更换内部的活塞密封圈，日常维护无需将整个夹持器从工位上拆下，降低设备运维的时间成本，整体没有冗余的外露结构，所有运动部件均做了防护设计，避免加工过程中的切屑、粉尘落入运动副造成卡滞。
