工业级电容器柜体面板结构设计

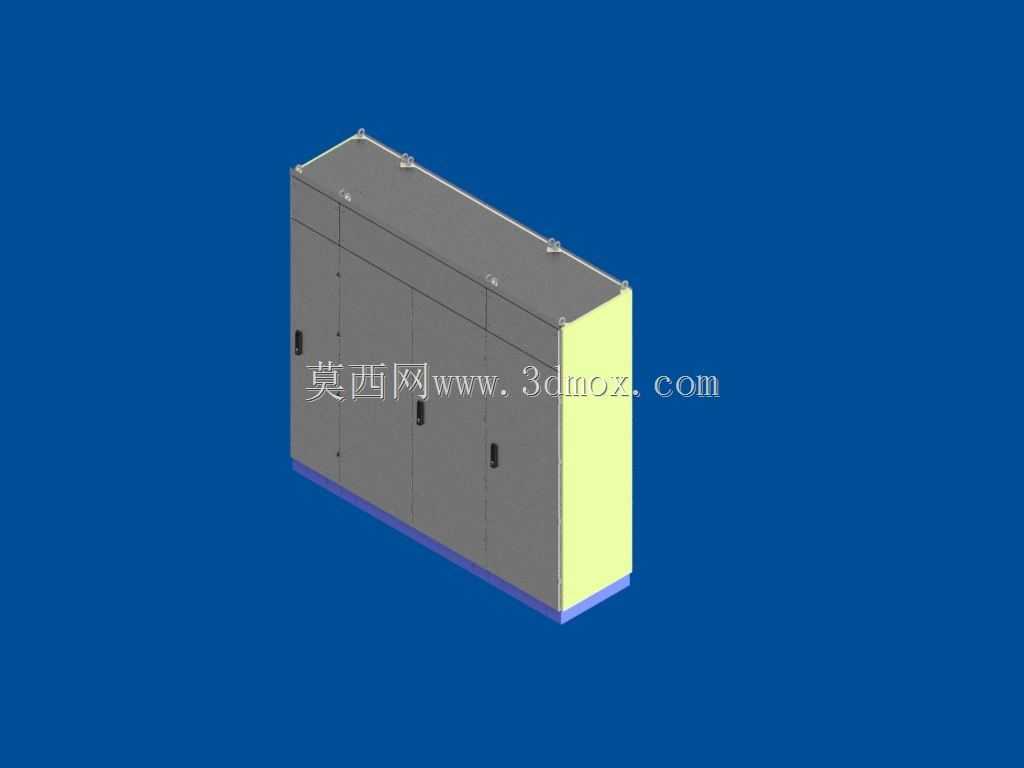

　　在低压无功补偿配电系统的现场安装场景里，电容器柜体的面板是直接决定设备运维效率、柜体防护等级与外观规整度的核心结构件，日常运维中电容投切状态查看、回路检修操作、柜体内部元件防护都要依托这套面板结构实现。从实际工程落地的角度看，这套面板采用多扇分体式门板拼接的结构形式，对应柜体内部不同的电容模组、投切开关、汇流母排的分隔区间，每扇门板都预留了独立的锁止安装位，运维人员可以单独开启对应区间的门板开展作业，不需要拆卸整面柜体面板，大幅缩短了故障排查与元件更换的作业时长。设计阶段首先要匹配电容柜的整体安装边界，面板的整体高度要适配标准低压柜的柜体高度公差，侧边与柜体框架的搭接边预留了均匀的密封胶条安装槽，

　　安装完成后可以达到IP40以上的防护等级，能够阻挡车间环境内的金属碎屑、浮尘进入柜体内部，避免电容端子积灰引发放电故障。门板的厚度选型充分考虑了大尺寸面板的抗形变需求，采用冷轧钢板折弯成型的结构，侧边做了双层折弯加强筋，不需要额外焊接加强筋就能避免长期使用后出现门板中部凹陷、开合卡滞的问题，同时控制了整体重量，单人即可完成单扇门板的拆装作业。面板的侧边与柜体框架的铰接位采用隐藏式铰链安装结构，铰链固定位在面板折弯边的内侧，从柜体外部看不到铰接结构，既提升了柜体外观的整体性，也避免了外部磕碰导致铰链变形影响门板开合。每扇门板上的锁具安装位统一居中布置，锁具采用通用型柜门锁，和同系列配电柜的锁具具备互换性，

　　现场运维不需要配备额外的专用钥匙，降低了备件管理的难度。在面板与柜体内部元件的安全距离设计上，门板内侧预留了足够的绝缘间隙，即使电容端子出现轻微的放电拉弧，也不会直接接触到门板内侧，同时门板内侧预留了标识牌粘贴的平整区域，可以清晰标注每个回路对应的电容容量、投切开关编号，方便运维人员快速定位对应回路。面板的底部与柜体底座的搭接位置做了外翻边处理，安装时可以直接卡在柜体底座的定位凸台上，不需要反复调整对齐位置，大幅提升了现场安装的效率，顶部的搭接边则做了内折的防水沿结构，即使柜顶出现凝露滴水的情况，水流也会沿着防水沿流到柜体外侧，不会渗入柜体内部接触电气元件。考虑到电容柜运行过程中内部电容元件会产生一定热量，

　　面板的上下边缘预留了隐蔽式通风间隙，和柜体顶部的排风槽形成自然对流风道，在不降低防护等级的前提下提升柜体内部的散热效率，避免电容长期在高温环境下运行缩短使用寿命。这套面板的结构设计完全适配标准电容柜的安装尺寸，不需要对原有柜体框架做额外修改就可以直接替换安装，对于老旧电容柜的面板改造项目也具备很强的适配性，所有折弯角度、安装孔位都按照通用配电柜体的行业标准设计，加工时可以直接采用标准钣金工艺下料折弯，不需要定制特殊工装，有效控制了加工成本与生产周期。在实际的建模过程中，每一处折弯的圆角、安装孔的位置公差、搭接边的配合间隙都做了精准的参数化设定，装配时可以直接和标准电容柜的框架、铰链、锁具完成干涉检查，不会出现安装时孔位错位、门板闭合缝隙不均的问题，对于从事配电设备结构设计、钣金加工、柜体改造的工程人员来说，这套模型可以直接作为同类型电容柜面板设计的参考基准，减少重复建模的工作量，也能在设计阶段提前验证不同结构方案的装配可行性。
