半地下式储水罐体及配套附属结构设计

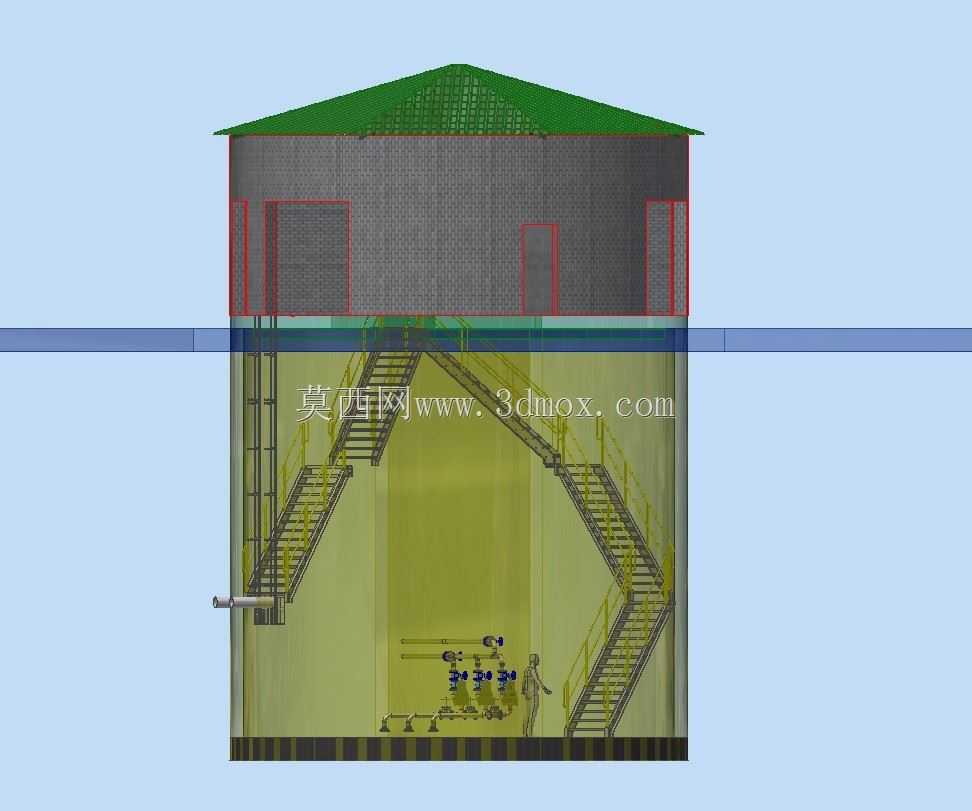

　　在工矿厂区、偏远作业站点的供水、消防储水系统搭建中，半地下式储液罐体是兼顾占地控制、保温防冻、运维便利性的常用选型，本次呈现的三维结构完整还原了这类设施从地上围护到地下罐体的全层级构造，可直接用于结构校核、施工交底、运维方案推演等工程环节。从实际应用场景来看，这类半地下储水设施常部署在北方冬季低温区域，地下埋入部分可借助土层恒温特性降低水体冻胀风险，地上露出段搭配封闭围护结构后，可避免风沙、落尘对罐顶检修区域的侵扰，同时围护结构预留的检修门可满足日常巡检时人员快速进出的需求，无需额外搭建临时防雨防护棚。

　　设计思路上，整体结构采用上下分段式布局，地上部分为多边形坡顶围护房，坡顶采用大倾角设计可快速排走雨雪积水，避免屋面积水渗漏到罐顶区域；围护墙体采用网格状加强筋结构，在降低整体自重的同时保证抗风载能力，墙体上预留的三处门洞分别对应不同的运维通道，其中两处为常规巡检通道，一处为设备吊装预留口，可在罐体内部阀组更换时直接连通外部吊装空间。地下罐体部分为圆柱形立式结构，罐壁外侧做了防腐防渗层示意，罐体与地上围护结构的衔接处设置了环形密封止水带，可防止地表径流顺着罐体缝隙渗入地下基坑。

　　内部功能配置上，罐体内壁沿圆周对称布置了三组折返式钢制爬梯，爬梯踏步采用防滑花纹板设计，踏步间距控制在280mm，符合工业人行通道的踏步尺寸规范，爬梯两侧设置1100mm高的防护栏杆，可避免人员上下时发生坠落风险；爬梯从罐顶检修平台一直延伸到罐底操作区，罐底区域集中布置了进出水阀组、排污阀、液位检测接口，阀组周边预留了1.2m宽的操作空间，可满足运维人员携带工具开展检修作业的空间需求，罐底还设置了1:100的坡度坡向排污口，可保证罐内沉积物顺利排出，避免长期淤积影响水质。

　　安装边界方面，罐体地下埋深部分的基坑尺寸需比罐体外径大出800mm的操作间隙，用于回填防渗黏土及布置罐壁外侧的防腐检测点；地上围护结构的基础需与罐体顶部的混凝土圈梁做刚性连接，避免不均匀沉降导致围护结构开裂；罐顶的通气孔、溢流口需伸出围护结构坡顶以上300mm，同时加装防虫网罩，防止杂物进入罐内；外部进出水管线从罐体侧下方的预留套管穿出，套管与管线之间采用柔性防水密封材料填充，适应罐体轻微沉降带来的位移量。

　　从结构校核的角度看，三维模型中完整呈现了爬梯与罐壁的连接节点，每段爬梯通过预埋在罐壁的钢板支座做焊接固定，支座间距控制在1.5m，可承受人员携带工具上下时的动载荷；罐顶的操作平台采用格栅板设计，可减少积冰积雪带来的额外载荷，格栅板的承载力满足每平方米2kN的均布载荷要求，符合工业操作平台的设计规范。围护结构的坡顶采用桁架式支撑结构，在减少钢材用量的同时可承受当地50年一遇的雪载，坡顶边缘设置了挡水檐，可引导雨水顺着围护结构外侧的落水管排到基坑外的排水渠，避免雨水倒灌进入基坑影响罐体基础稳定性。
