多单元集成式水处理净化装置结构

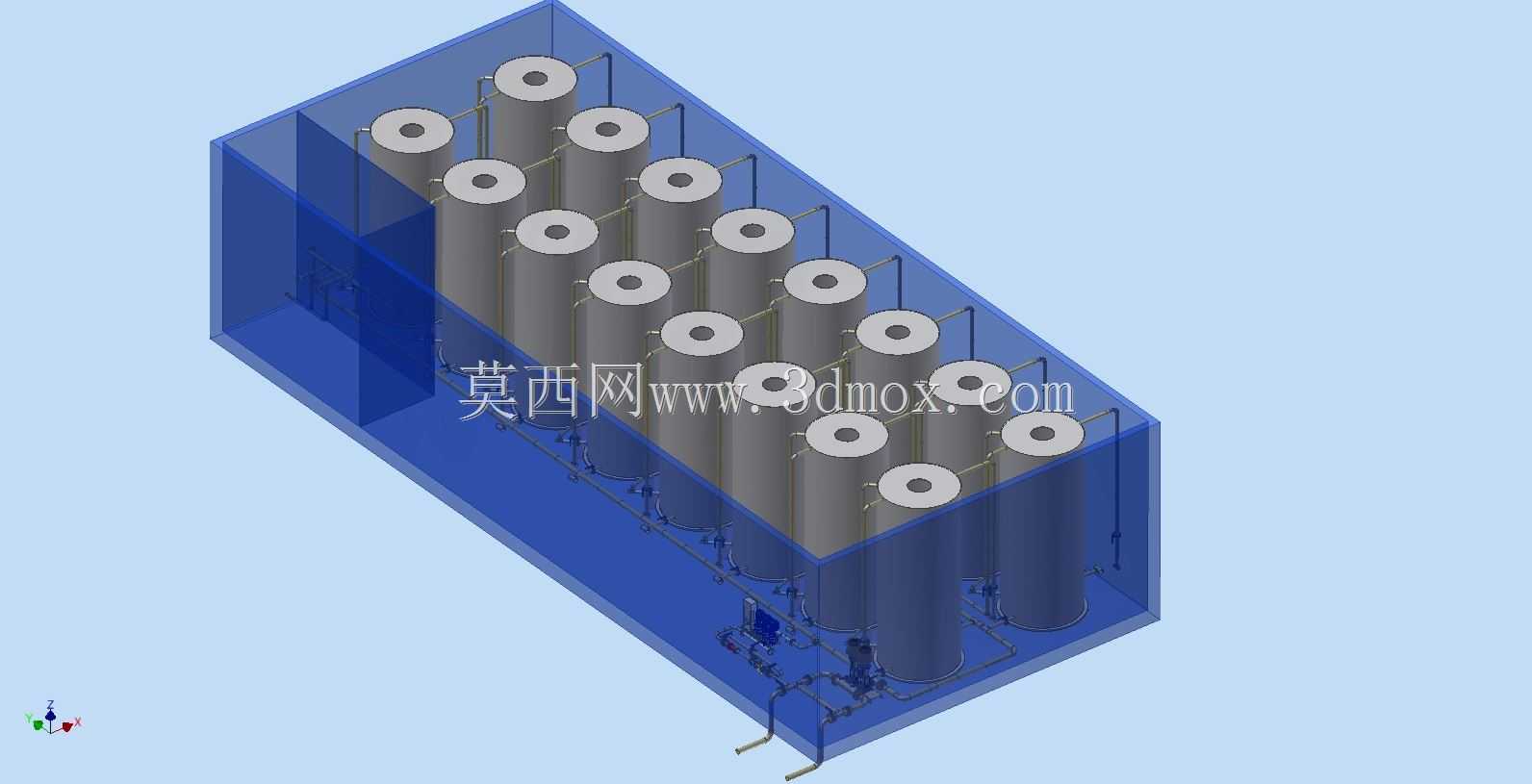

　　这套多单元集成式水处理装置，主要面向中小型工业生产供水、商用集中净水场景的预处理环节设计，整体采用模块化集成思路，将多组过滤罐体、管路阀组、支撑框架全部整合在一个封闭的箱式外壳内，相比传统分散排布的水处理机组，能大幅缩减现场安装的占地空间，降低管路对接的施工难度。从结构布局来看，装置内整齐排布16组立式圆柱形过滤罐体，罐体采用矩阵式排列，每排罐体的顶部进水口通过并联支管接入顶部总进水汇管，底部出水口则对应接入下部的出水汇管，罐体之间预留了均匀的检修间隙，既保证管路排布整齐顺畅，也给后期更换滤料、检修阀门留出足够的操作空间。外围的箱式外壳采用半透明可视化设计思路，建模时特意保留了外壳的透视属性，能直观看到内部所有组件的排布位置，

　　方便设计阶段核对各部件的干涉情况，也便于后期运维人员快速掌握内部结构。底部的管路系统除了进出水主管道，还配套设置了反冲洗管路、排污管路、取样支管，每一组罐体的进出水端都设置了独立控制阀门，可实现单罐离线反冲洗、检修，不影响整套装置的连续运行，这点在连续供水要求较高的生产场景里实用性很强。设计过程中，首先核算了单组罐体的处理通量，按照常规石英砂、活性炭滤料的过滤流速计算，单罐直径适配常规10-15m³/h的单罐处理量，整套装置满负荷运行时可满足120-180m³/h的净水处理需求，适配大多数中小型工厂的生产用水预处理、商用楼宇的集中供水净化需求。安装边界方面，整套装置的底座采用整体焊接式框架结构，底部预留了100mm的垫高空间，

　　方便排污管路的铺设与对接，底座上预设了地脚螺栓安装孔，可直接固定在混凝土设备基础上，不需要额外做二次钢架支撑；装置的顶部预留了吊装挂点，可直接通过车间行吊完成整体吊装就位，现场只需要对接总进水、总出水、排污三个主管道接口即可完成安装，相比现场散件组装的设备，安装周期能缩短60%以上。从功能特性来看，这种矩阵式多罐并联的结构，相比单罐大流量的过滤装置，反冲洗时的耗水量更低，单罐反冲洗不需要停机，供水压力波动更小，同时滤料的装填厚度可根据不同的水质处理需求灵活调整，既可以装填多介质滤料做悬浮物过滤，也可以装填软化树脂做水质软化，适配不同的水处理工艺需求。建模时对所有管路的弯头、三通、阀门都做了等比例还原，

　　管路的转弯半径全部符合流体管路设计规范，避免出现直角弯头造成的流阻过大问题，罐体与管路的连接采用标准法兰接口，所有法兰的螺栓孔位、密封面尺寸都匹配通用化工管道标准，后期采购标准件替换时不需要额外定制加工。外壳的侧边预留了可拆卸检修门，对应内部阀门操作的位置，日常操作阀门、观察仪表不需要拆开整个外壳，只需要打开对应位置的检修门即可，兼顾了外观整体性与运维便利性。装置的顶部还预留了仪表安装位，可加装压力表、流量传感器、水质检测探头，方便接入厂区的自控系统，实现运行状态的远程监控，不需要人工现场抄录数据。在结构强度校核方面，底部框架采用型钢焊接结构，承重时的挠度变形控制在1/1000以内，完全能承载满水状态下所有罐体、管路、滤料的总重量，不会出现框架变形导致管路错位、法兰渗漏的问题；罐体的壁厚按照0.6MPa的工作压力设计，满足常规供水系统的压力要求，若用于高压供水场景，只需要调整罐体壁厚参数即可，整体结构的通用性很强。
