卧式筒形冷却器井结构三维设计

　　该结构为卧式布置的筒形冷却集成井体，在工业循环水系统、工艺介质冷却回路、地下管网集水换热场景中承担介质暂存、流体温降、杂质集排的复合功能，区别于常规立式冷却井的占地特征，卧式结构可适配地下管廊夹层、设备基坑侧方、厂房地坪下有限竖向空间的安装需求，无需预留大深度竖向开挖作业面，尤其适合老旧厂区改造、地下管线密集区域的冷却节点布设。

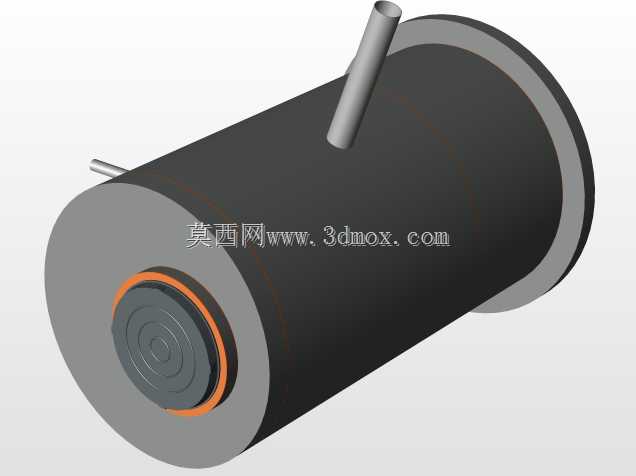

　　主体采用等径直筒作为核心承压腔体，筒壁厚度根据常规0.6MPa工作压力下的环向应力计算取值，两端采用平盖式端盖结构，其中一端设置多层嵌套式密封结构，密封槽内嵌入耐温橡胶圈，可阻断腔体内外的介质渗漏，同时端盖中心预留检修拆卸的工艺螺孔，无需破坏筒体连接即可完成内部淤积杂质的清理、密封件的更换作业。筒体侧壁斜向伸出的管路接口为冷却介质的进出通道，接口与筒体采用相贯线满焊连接，焊接坡口提前在建模阶段做了等强度处理，避免接口根部应力集中导致的焊缝开裂问题，接口的伸出长度预留了法兰连接、管道焊接的操作空间，不会因筒体贴靠安装基面导致管路对接作业无法开展。

　　设计阶段优先考虑了安装边界的适配性，筒体整体的水平长度、外径尺寸匹配常规6s规格通讯井、地下集水坑的预留洞室尺寸，筒体底部可直接架设在井室的混凝土支墩上，无需额外制作复杂的安装支架，支墩的支撑位置避开了筒体上的管路接口、焊缝区域，防止长期承重导致的筒体变形。筒体侧壁的小直径接口为排气、排污支路接口，可在系统充水阶段排出腔体内的积存空气，避免气阻导致冷却流量不足，也可在检修阶段排空腔体内的残留介质，减少作业面的积液清理工作量。

　　从流道设计逻辑来看，腔体内未设置额外的折流板结构，依靠筒体本身的大容积扩容效应降低介质流速，让介质内携带的固体杂质在重力作用下沉降到筒体底部的集水区域，配合端部的排污结构可定期排出淤积物，避免杂质进入下游冷却设备造成流道堵塞。斜向布置的主接口可引导介质沿筒体切线方向进入腔体，形成平缓的旋流效果，既可以提升介质在腔体内的停留时间、强化自然冷却的换热效率，也能减少介质直接冲击端盖密封结构造成的密封件磨损。建模过程中对所有焊缝位置、密封配合面、接口连接尺寸做了参数化关联，调整筒体直径、长度参数时，所有接口位置、密封槽尺寸、端盖连接结构可同步更新，方便针对不同流量、不同安装空间的项目需求做快速改型，无需重新绘制基础结构。该结构的外形轮廓做了圆角过渡处理，没有尖锐的突出棱角，避免地下安装作业时磕碰施工人员，也减少运输过程中结构磕碰变形的概率。端盖与筒体的连接采用周向均布的紧固件锁紧，紧固件的间距根据密封面的压紧力均匀分布要求设置，保证密封面各位置的压紧力一致，不会出现局部压紧力不足导致的渗漏问题。
