Happymodel Super400 plus伺服电机结构复刻

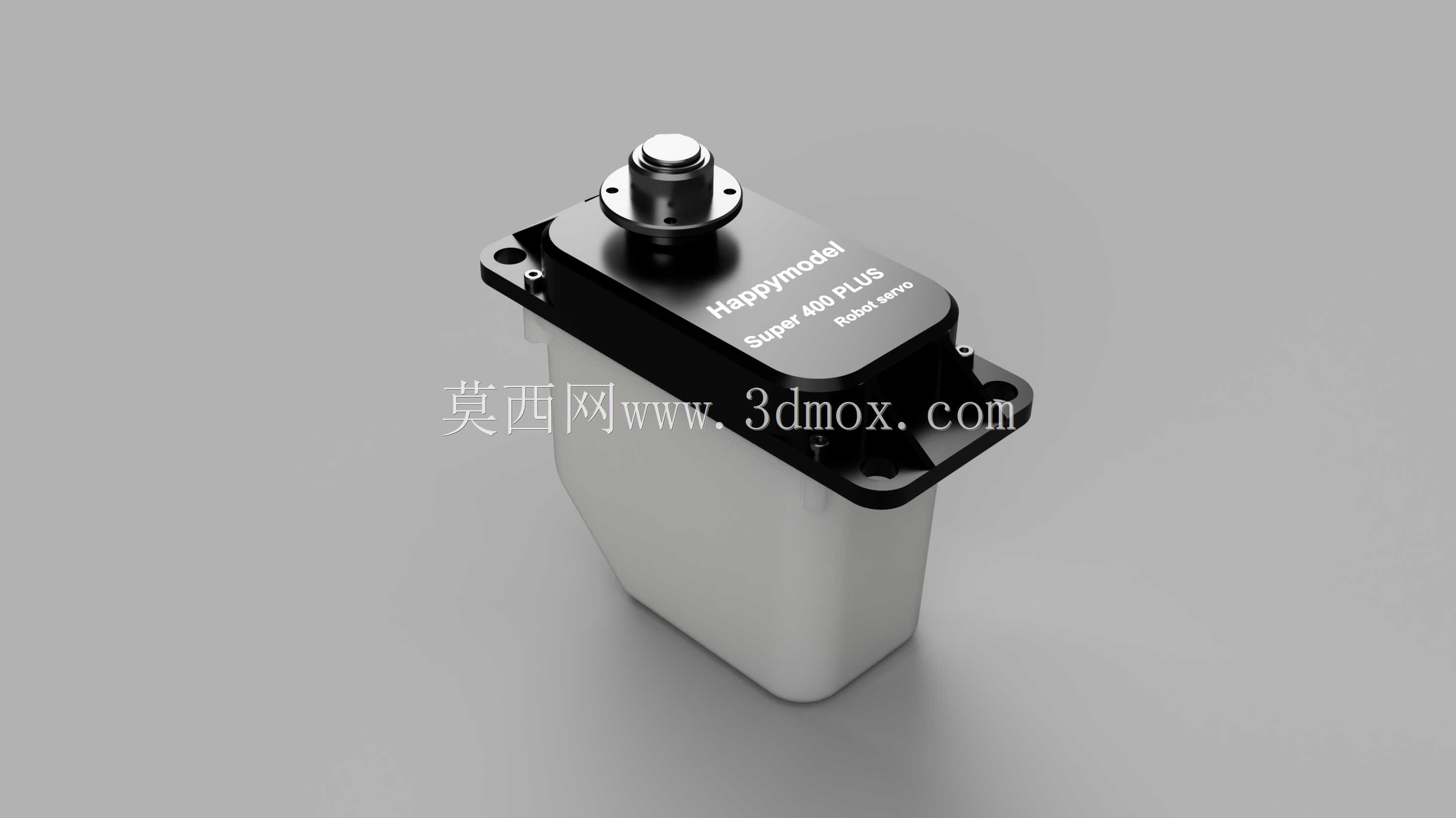

　　在做小型桌面级机械臂、航模舵面控制、轻载自动化执行端选型的时候，很多工程师都会碰到扭矩密度和安装空间的矛盾——常规标准伺服要么输出扭矩够了但安装座尺寸超了设备预留空间，要么体积压下来之后堵转扭矩达不到负载要求，尤其是做带负载往复摆动的工况，还要兼顾回差控制和外壳防护，选件的时候经常要反复比对安装孔位、输出轴高度、出线方向这些细节。这次复刻的这款伺服本体，就是针对这类紧凑空间大扭矩需求做的结构还原，建模的时候优先还原了实际装机需要匹配的所有安装边界，方便结构工程师直接导入装配体做干涉检查。

　　从实际应用场景来看，这类大扭矩小型伺服覆盖的工况非常杂，航模领域里大型固定翼的襟翼、垂尾方向舵控制，多旋翼无人机的云台俯仰、投放机构驱动，桌面级六轴机械臂的关节转动，小型自动化设备里的料仓挡料板摆动、工位切换拨杆驱动，甚至是一些DIY的遥控模型车的转向、刹车机构，都能用到这个级别的伺服。和常见的9g微型伺服、20kg标准舵机比，它的输出扭矩上限更高，能直接驱动带一定负载的执行件，不用额外加齿轮减速组做二级传动，能省掉不少传动结构的安装空间，也减少了额外传动带来的回差累积。

　　功能特性上，这款伺服采用的是直流有刷驱动加金属齿轮减速组的结构，输出端做了双轴承支撑，相比单轴承支撑的舵机，径向负载能力更强，就算输出轴端带偏心负载，也不容易出现轴晃、扫齿的问题。外壳上半部分是金属端盖，既做齿轮组的定位基准，也承担散热功能，长时间堵转或者高频往复动作的时候，金属端盖能把减速组和电机产生的热量快速导出去，避免内部塑料件过热变形。下半部分的壳体是工程塑料材质，在保证结构强度的前提下控制了整体重量，对重量敏感的航模类应用非常友好。顶部的输出轴是标准齿形，能兼容市面上常规的金属舵盘、摇臂，不用额外定制连接配件，选型替换的时候通用性更强。出线位置在壳体侧面，做了应力释放结构，装机的时候反复弯折线材也不容易出现线芯断裂的问题。

　　设计思路上，建模的时候优先保证了安装尺寸的准确性，底部的两个安装凸耳的孔距、孔径、凸耳厚度都按照实物1:1还原，输出轴的中心高度、轴径、齿形参数也做了匹配，导入装配体之后可以直接和安装板、舵盘做配合，不用反复调整尺寸。考虑到很多工程师做装配的时候需要检查运动干涉，模型里把输出轴的转动范围也做了限位还原，对应实际产品±60度左右的摆动行程，做运动仿真的时候能直接看到极限位置的干涉情况，避免实际装机的时候出现摇臂撞到壳体或者周边结构的问题。内部结构上，还原了电机、减速齿轮组、控制板的堆叠位置，做热仿真或者内部结构优化的时候，可以直接拆分零件做分析，不用重新搭建内部结构。唯一需要注意的是皮带轮部分因为没有拿到精准的实测尺寸，建模的时候是按照同级别伺服的常规参数做的还原，重量参数和实物基本一致，做整机重心计算的时候可以直接用这个模型的质量属性，误差在可接受范围内。

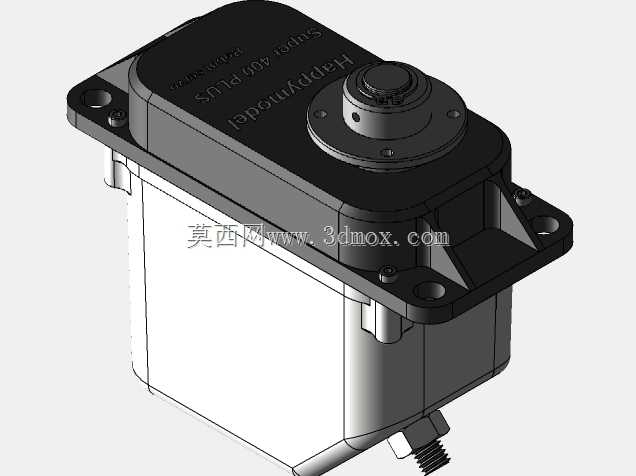

　　外形尺寸和安装边界方面，这款伺服整体是近似长方体的结构，底部安装凸耳向两侧伸出，安装孔是沉头孔设计，可以用M3的螺丝从下往上锁紧固定，安装的时候需要在安装板上预留对应的沉头空间，避免螺丝头凸出来影响安装平面度。输出轴在壳体顶部中心位置，轴端高出金属端盖的尺寸和常规大扭矩舵机一致，搭配标准舵盘的时候，舵盘转动平面和端盖之间留有足够的间隙，不会出现摩擦卡顿的问题。壳体侧面的出线口位置做了下沉设计，线材引出之后不会凸出于壳体侧面，并排安装多个伺服的时候，相邻两个壳体之间可以贴紧安装，不用额外预留线材的避让空间，能进一步压缩整体安装尺寸。壳体的四个边角都做了圆角过渡，没有尖锐的棱角，装机的时候不会刮伤线材或者周边的结构件，也能减少安装过程中磕碰导致的壳体变形。整体重量控制在同级别伺服的平均水平，做对重量敏感的移动设备、航模产品的时候，不用额外做减重优化，直接安装就能满足重量要求。

　　对于做结构设计的工程师来说，这个模型最大的用处就是在方案设计阶段直接调用，不用自己从零开始测绘建模，能省掉不少测绘、核对尺寸的时间，尤其是做多舵机协同的设备的时候，直接导入多个模型排布位置，能快速确认整体布局是否合理，安装孔位是否和结构件匹配，输出轴的行程是否会和周边零件干涉。做选型对比的时候，也可以把这个模型和其他型号的伺服放在一起比对安装尺寸、输出轴位置，快速选出最适合设备空间的型号，减少后期打样之后发现尺寸不匹配需要改结构的问题。
